详解笔记本电脑接口电路故障诊断与排除
来源:本站整理  作者:佚名  2016-01-07 10:48:11

    一、笔记本电脑接口电路理论基础
    笔记本电脑接口电路用于各种硬件设备之间的互相连接,从而达到信息传输和供电的目的。
    常见的笔记本电脑接口电路主要包括键盘接口电路、触摸板接口电路、液晶显示屏接口电路、VGA接口电路、HDMI接口电路、USB接口电路、内存接口电路、硬盘接口电路、光驱接口电路、音频接口电路、网络接口电路、主机电源接口电路以及可充电电池接口电路等。
    笔记本电脑接口电路通常由接口设备、电容器、电阻器等电子元器件及相关设备组成,其结构相对简单,但作用十分重要,出现故障的几率也较多。
    下面以常见典型接口电路为例,概述接口电路的相关理论知识。

    1.1  VGA接口电路
    VGA接口是笔记本电脑广泛采用的视频输出接口类型,主要用于外接显示设备。
    VGA接口电路的作用是将红、绿、蓝三基色信号、行同步信号和场同步信号以及时钟信号和供电传输到VGA接口插座。

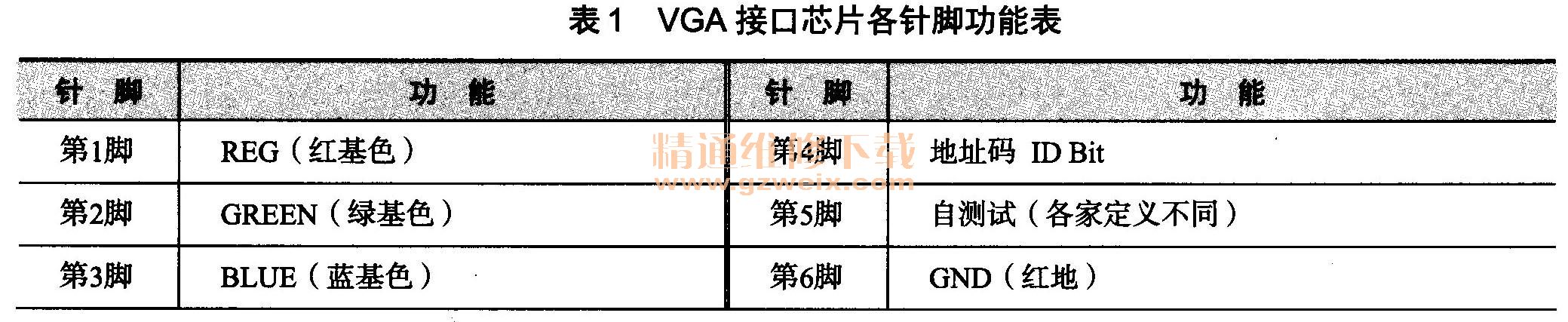

    VGA接口共有15个针脚,分成三排,每排五个。如表1所示为VGA接口芯片各针脚功能表。


    VGA接口电路主要由电阻器、电容器、场效应管、电感器以及VGA接口插座等电子元器件和相关设备组成。电路中的电容器主要用于滤波和阻抗匹配等作用,电感器通常用于抑制高频干扰。
    如图1所示为VGA接口电路图。图1a所示为VGA接口插座的电路连接,图1b所示为红、绿、蓝三基色信号的传输电路。图1c所示为行同步信号和场同步信号传输电路,图1d所示为数据和时钟信号传输电路
    从图1b、图1。以及图1d所示的电路中可以看出,VGA接口插座最终接收到的信号来自两种输入,一种是独立显卡传送的信号,另一种则是集成的显示核心传送的信号。其中,集成在CPU内的显示核心发送的信号,通常是CPU先传送给芯片组,再由芯片组传送给VGA接口电路。

    1.2  USB接口电路
    笔记本电脑通常都会配置两个以上USB接口,可用于连接鼠标、键盘、摄像头、移动硬盘、外置光驱以及手机、数码相机等外部设备。

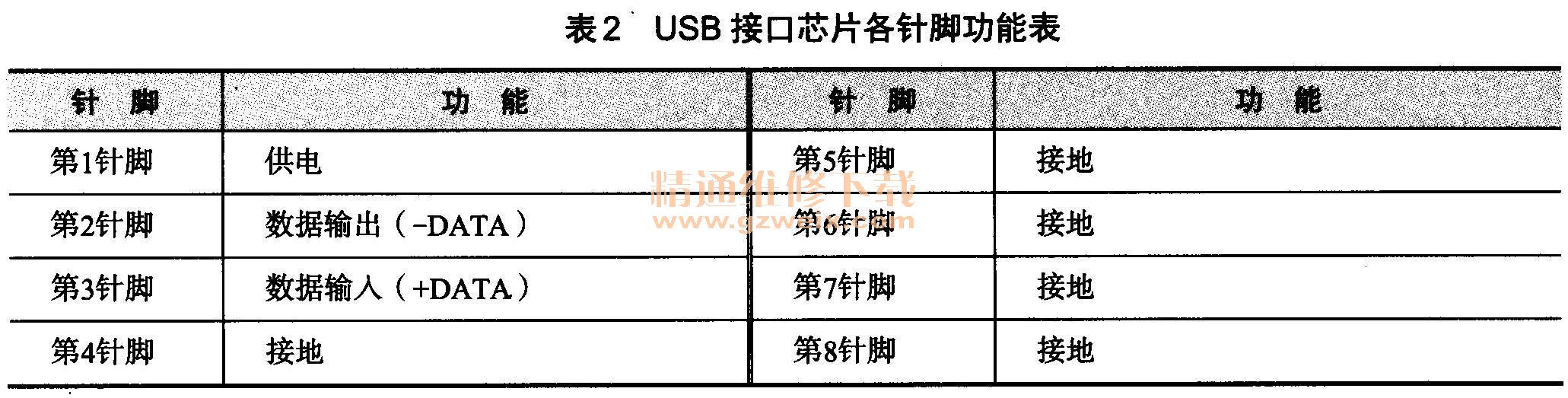

    USB接口电路主要由USB接口插座、电阻器、电容器、电感器等电子元器件和相关设备组成。USB接口定义较为简单,这使得其电路连接也较为简单。如表2所示为USB接口芯片各针脚功能表,如图2所示为USB接口插座的电路连接图。

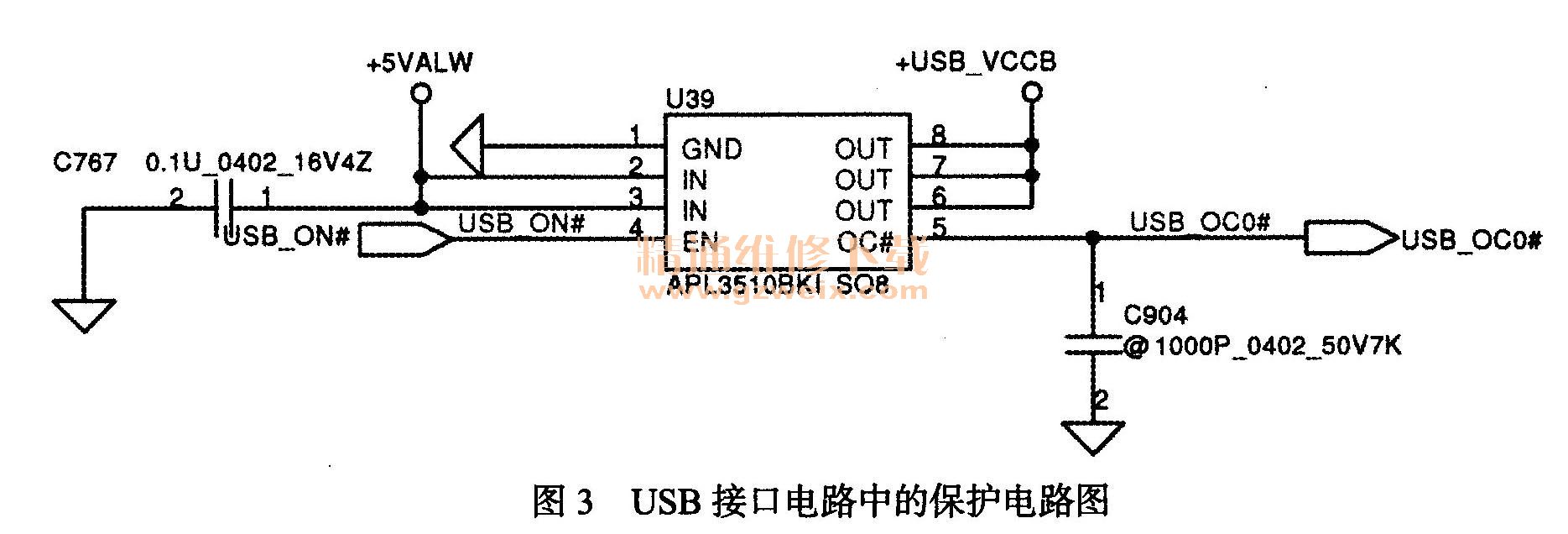

    为了防止USB接口的供电出现问题而导致相关硬件设备的损坏,USB接口电路中通常都设置保护电路,如图3所示为USB接口电路中的保护电路图。

    USB接口电路内设置的保护电路通常是一个限流开关,当主板供电电路提供的供电异常时,该限流开关会截止输出,不再为USB接口提供供电。

   1.3 主机电源接口和可充电电池接口电路
    电源适配器和可充电电池是笔记本电脑的两种外部供电类型,这两种外部供电通过笔记本电脑主板上的主机电源接口电路和可充电电池接口电路进入主板供电电路,如图4和图5所示分别为主机电源接口电路和可充电电池接口电路。从两图中可以看出,主机电源接口电路和可充电电池接口电路都是结构较为简单的电路,其设计的核心都是稳定和保护,所以这两个电路中都设置了保险。主机电源接口电路中,插座的第1、2引脚为主供电传输,第3、4引脚为接地连接。可充电电池接口电路中,插座第1、2引脚为主供电传输,第3、4引脚为时钟、数据端,与主板上的EC芯片相连接,第5引脚为温度信号输出端,其余引脚为接地端。
