戴尔灵越N4050笔记本电脑开机报警故障维修
来源:家电维修  作者:佚名  2016-12-19 09:21:06

    一台戴尔灵越N4050笔记本电脑,开机出现LOGO后就发出“滴滴”报警声,此时按任意键或等到Windows桌面出现时报警声才停止。

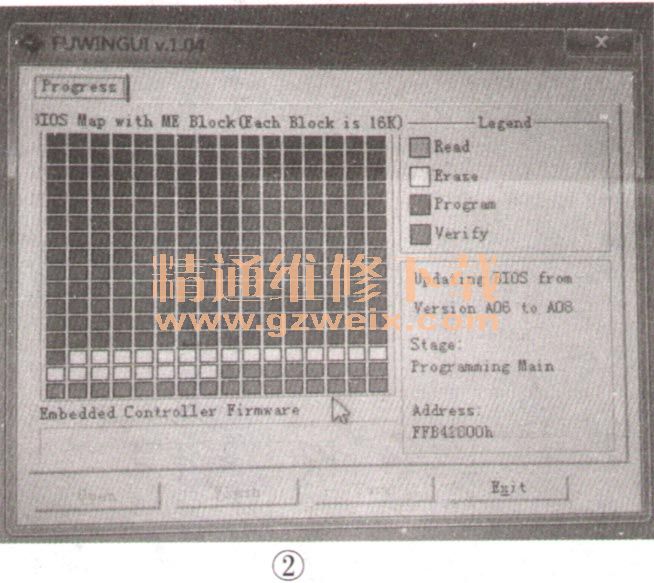

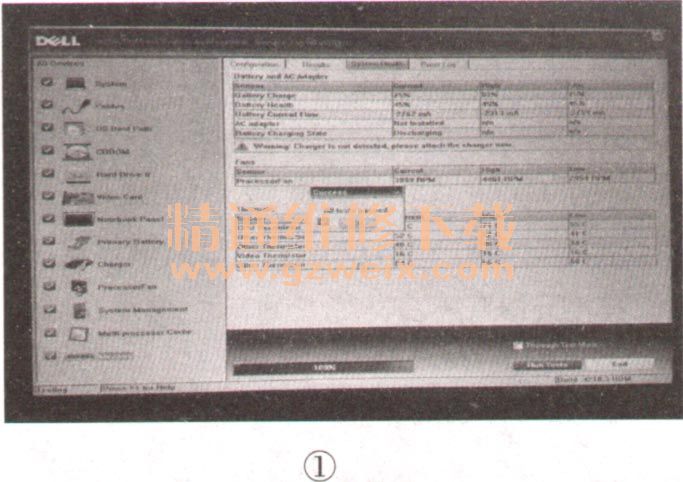

    由于时值高温季节,怀疑机器散热风扇系统出现问题。拆机检查一切正常,通过U盘加载PE系统也报警,看来与操作系统也无关。同时按“F+N”键和开关键(或者按“F12”调出启动菜单,再选择“Diag-nostics”也可)让机器进入Diagnostics诊断程序界面,几分钟后程序显示一切正常,如图1所示。由于能进入操作系统,所以又从官网下载了最新版BIOS升级程序,将机器BIOS由原来A06版本升级到A08版本,如图2所示,试机故障依旧。

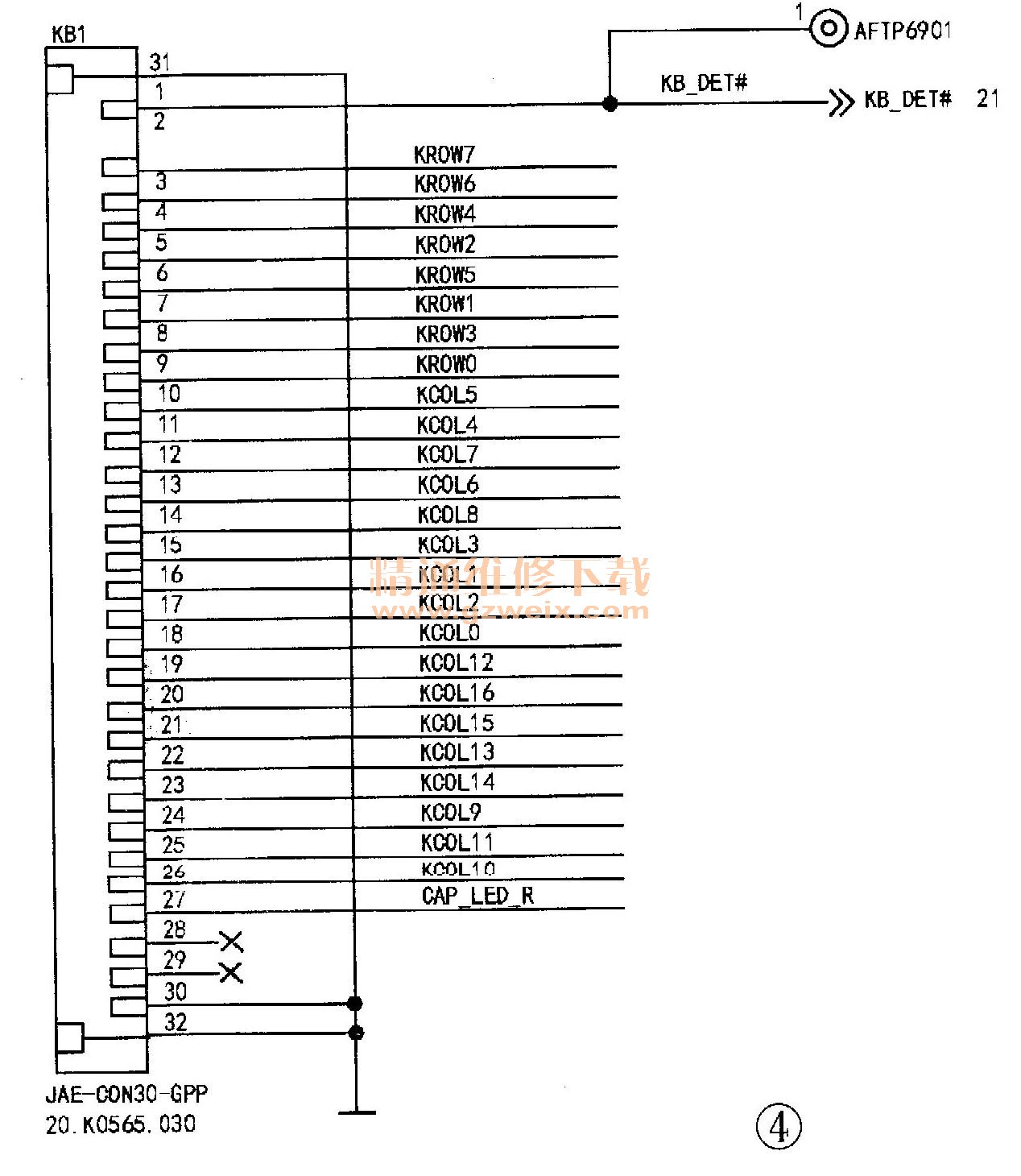

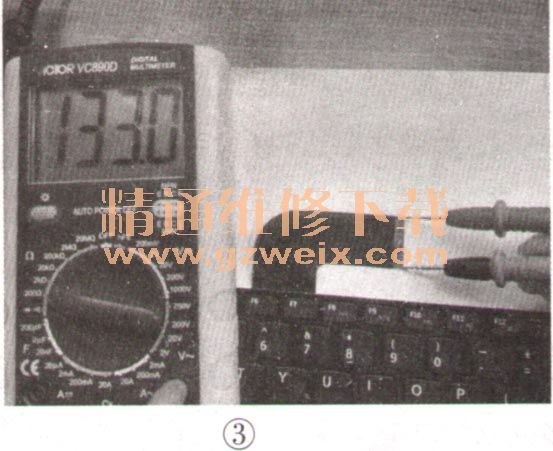

    代换内存条无效。无意中拔下键盘排线后发现不再报警,网购同型号键盘更换后故障排除。因为之前键盘按键正常,所以就没有考虑到是键盘问题。对比故障键盘与新键盘发现了原因:装上故障键盘时,排线第①脚为0V,而装上新键盘时其第①脚为3.3V左右。用万用表电阻挡测量发现故障键盘第①脚与第30脚(Gnd)间阻值在50Ω左右,而正常键盘阻值为130Ω,如图3所示,即原键盘存在漏电现象。该型号键盘第①脚为送往PCH桥的键盘检测KB_ET#信号,如图4所示,当KB DET#信号异常时,PCH(南桥)便发出报警信号。由于键盘本身按键电路部分并没有问题,因此按键盘功能正常。
