该适配器电路采用频率固定、脉宽可调的UC3942作为主控芯片。上电时，启动电压通过电阻R4、R5   （68kΩ/1 W）加到IC1（UC3842AN）的⑦脚，当电容C3（47μF/50V）电压达到16V时，芯片启动，开关电源开始工作，之后，⑦脚电压由开关变压器L1反馈绕组①-②脚提供，当⑦脚电压低于10V时，⑥脚关闭PWM脉冲输出，开关电源停止工作。
    输出的DC 19V电压经分压电阻R15 （15kΩ）；R11（2.2kΩ）、精密稳压器IC3 （KA431 LZ ）、光耦IC2（PC817）的④、③脚，反馈至IC1的①脚，并经内电路比较后，控制输出电压高低。

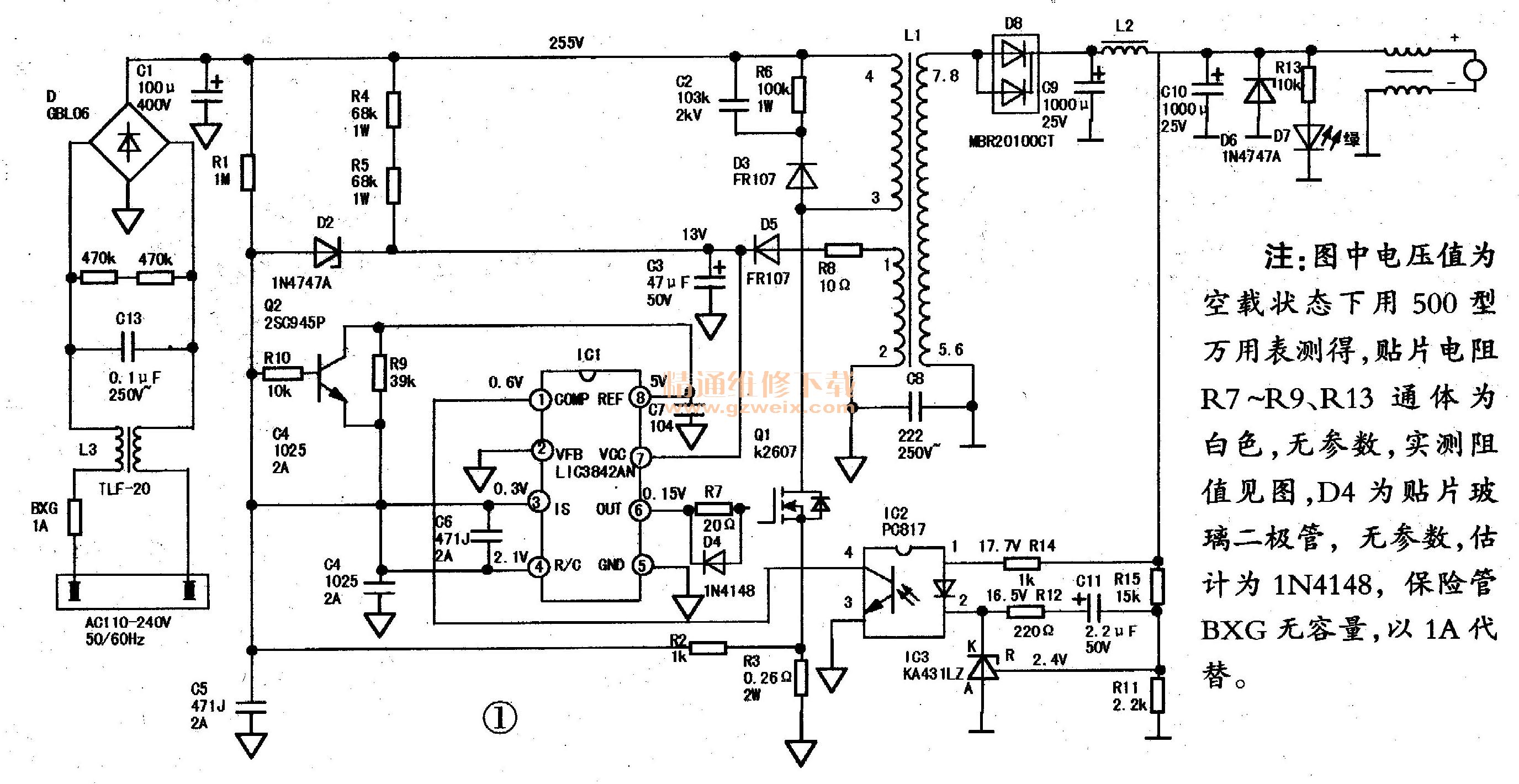

   过流保护检测电阻R3 （0.26Ω/2W）上的电压、经电阻R1（1MΩ）到达IC1的③脚上的市电电压或C3上电压导致稳压管D2（1N4747A击穿导通，使ICi的③脚大于1v时，芯片实现过流或过压保护，停止输出。同样，当输出电压升高时，稳压管D6 （1 N4747A）也击穿导通，将输出电压钳位于20V，实施过压保护。IC1④脚的充放电电阻R9（39kΩ）、电容C4（102J/2A）决定芯片振荡频率，并由IC1的⑧脚输出的DC5V基准电压提供充电电源。Q2 （2SC945P）的c、e极并接于R9，当IC1的③脚电压使Q2导通时，并联阻值变小，充电快于放电，最大占空比较小，便于电路过载保护调节。笔记本电源适配器GACUNKLY -0918的实绘电路如图1所示。

    故障现象：通电指示灯不亮，无输出。
   分析检修：经观察，发现保险管BXG熔丝气化，电阻R2，稳压管D2烧黑，参数已无法辨认，功率MOs管Q1外表有裂纹、过流检测电阻R3有黑点，估计电路存有严重短路，再查，又发现开关电源芯片UC3842AN、输出端整流二极管D8、稳压管D6也坏了。
    更换所坏元件，R2、D2因参数无法辨认，试用1kΩ电阻、IN4747A稳压管，通电试机，输出电压稳定，故障排除。
