检修过程：该型号电脑主板为FoxconnP4M8907MA，其音频信号输出接口原理如图1、图2所示。


    图1a为前置耳机插座，图1b为前置话筒插座，两者内部结构相同，如图1c所示，其中①、④为动触片，②、③为静触片，插头未插入时③与④相通，①与②相通。话筒座的②、③、⑤引脚用导线直接连在一起（引脚旁标注的是连接线颜色）。

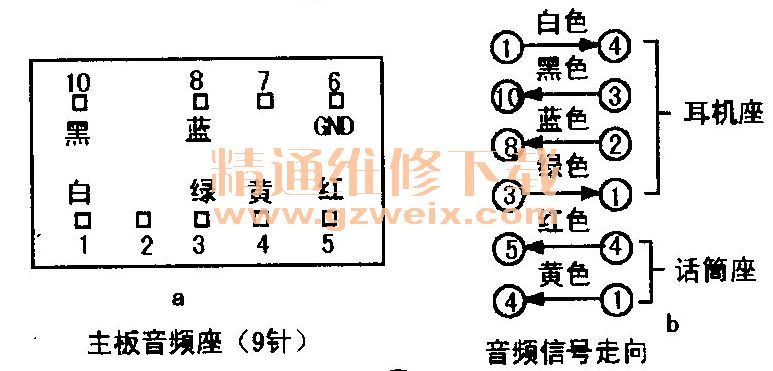

    图2a为主板音频信号座（9针），图2b为音频信号的具体走向。其中①、③脚为主板声音的输出端，⑧、⑩脚为后置音频接口的输入端，④、⑤脚为MIC话筒的输入端，当没有话筒插入时这两脚通过话筒座内的弹性片接地，⑥脚为GND地线。

    如图1c所示，当有插头插入耳机座时，耳机头的主、次芯与①、④脚动触片接触，并使之与②、③静触片脱离，这样来自主板音频座①、③脚的音频信号就被送到耳机中。只有当前置耳机拔出时，主板音频座①、③脚送出的信号才能经耳机座内的②、③静触片送回主板音频座的⑧、⑩脚，此时后置耳机孔内才有声音输出。当主板音频座①、③脚无声音输出时，则故障在主板音频电路，或是主板声卡驱动异常；当仅是前置耳机无声音时，则是耳机插头与插孔接触不良；当插孔内两个动触片出现弹性疲劳或折断时，就会造成主机前后都无声音输出。四个金属片都被卡在外壳内，册开卡扣取出它们，重新调整或更换即可。若不想打开它们，也可将主板音频座的①与⑩，③与⑧引脚接上跳线，将声音绕过前置孔直接送入后置插孔内，把耳机插入后置插座使用就行了。
