电脑机箱前置音频失效
来源:本站整理  作者:佚名  2014-08-25 10:39:01

    一台刚装的四核电脑,运行基本正常,但是主机箱前置音频接口没有信号输出。
    故障分析:根据故障现象分析,由于电脑是新装的,此故障可能是安装电脑时一些线路没连接好引起的。
    故障排除:
    1.首先断开电源,打开机箱,检查机箱前置音频接口连接线。

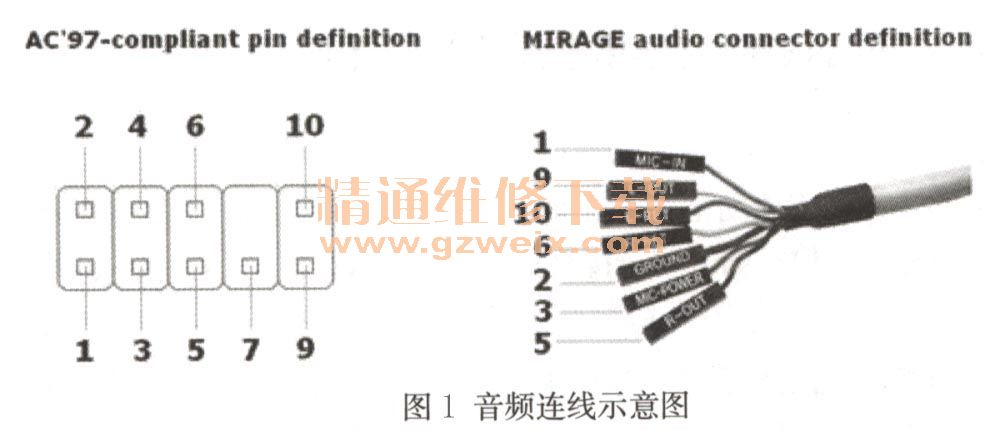

    2.将前置连接线拔下,重新插好,开机测试,前置接口可以正常使用,故障排除。一般情况下,机箱前置音频线可以按照以下规律接线(参考图1)

    .插针1连接MIC-IN/MIC(麦克风输入);
    .插针2连接GROUND/GND(接地);
    .插针3连接MIC POWER/MIC VCC/MIC BIAS(麦克风电压);
    .插针5连接R-OUT(右声道前置音频输出);
    .插针6连接R-RET(右声道后置音频输出);
    .插针9连接L-OUT(左声道前置音频输出);
    .插针10连接L-RET(左声道后置音频输出)。
