自制电脑机箱风扇智能温控仪
来源:本站整理  作者:佚名  2011-11-23 09:54:45



  一、电路

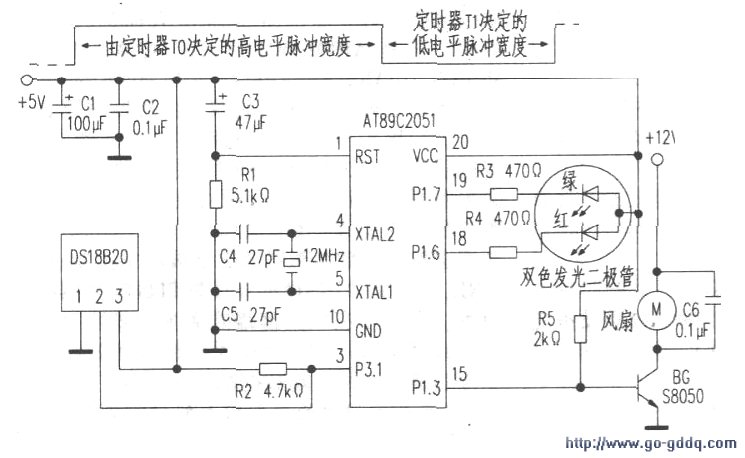

  温控仪电路如图下所示。DS18820完成温度的测量井转成换数字信号,AT89C2051单片机根据此数字信号对三极管进行控制,进而控制风扇的旋转与停止。当温度高于28℃时,三极管完全导通,风扇全速旋转;当温度低于8℃时三极管截止,风扇停转;当机箱温度在28℃与8℃之间时,单片机采用脉宽调制方式(PWM)为风扇供电,使风扇的平均工作电压在12V与6V之间,温度越低,平均工作电压越小,风扇转速就越慢。单片机程序以每变化4℃为一个控制间隔(控制点为28℃、24℃、20℃、16℃、12℃、8℃).温度降低每越过一个控制点,风扇工作电压便降低10%.风扇转速也相应降低IO%。

  AT89C2051单片机没有脉宽调制发生器,故利用单片机两个定时器模拟产生可调脉宽波形,可调脉宽波形的高电平时长由定时器0决定,可调脉宽波形的低电平时长由定时器l决定,如上图所示。如果媪度增加越过一个控制点,程序就会增加定时器0的定时长度,同时缩短定时器l的定时长度,从而使三极管的导通时间延长,风扇转速增加。

  二、制作

  温控仪所用的5v、12V电源取自电脑,温控仪的工作状态由红、绿双色发光二极管指示:单片机采集到的温度低于8℃时,双色发光二极管发红光,高于28℃时发绿光,在8℃与28℃之间时发双色光(橙色)。双色发光二极管需选用共阳的(也可用红、绿两个独立发光二极管代替)。

  整个温控仪最好装在塑料小盒内再固定于机箱中。温度探头DSISB20可用三根导线将其延长,置于高温区附近,双色发光二极管也用三根导线延长,固定在前面板上。由于三极管工作于开关状态功耗较低,所以可用中小功率NPN型三极管。AT89C2051的(11)、(140、(15)、(16)、(17)脚输出控制信号完全相同,故三极管基极可接至其中任意一脚。也可通过增加三极管来增加被控制风扇的个数。温控仪控制程序用KeilC51写成,生成的HEX文件为2051wky.hex。制作时,利用烧写器将HEX文件固化到AT89C2051中,只要电路连接正确,无需调试即可正常工作。
