维修纪实：插入诊断卡检测，诊断卡复位灯常亮。

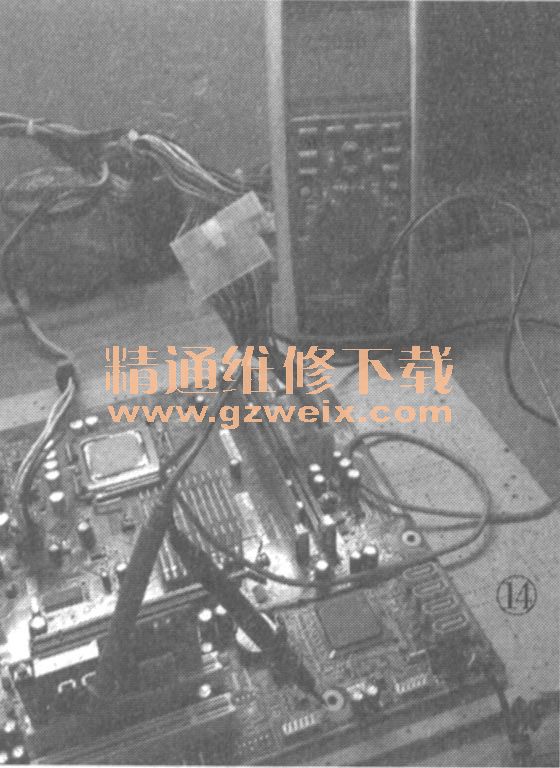

    仔细检测各供电，没有发现异常，但测量PCI-Reset信号时发现电压为2.0V，只有正常值的一半左右，如图14所示，而PCI -E -Reset信号的电压也一样。

经过追踪线路得知，各个复位信号都来自I/O芯片，测量由南桥送到I/O芯片的Rese：信号也是只有正常值的一半左右，如图15所示。

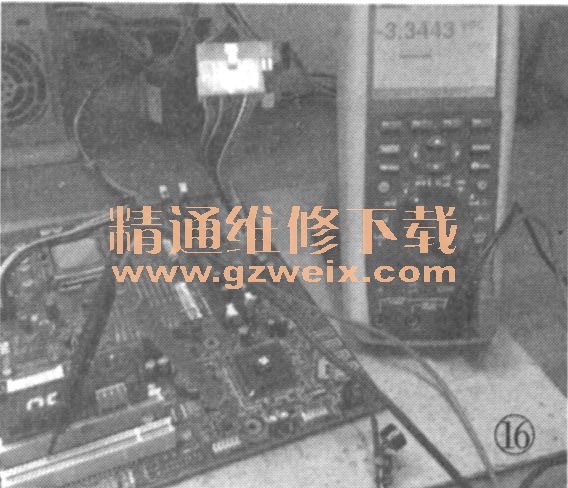

    为了确定是否I/O芯片引起的问题，人为在Reset信号脚上加3V电压，测量后级输出的各路Reset信号电压，结果全是3.3V，如图16所示，这说明I/O芯片功能正常。

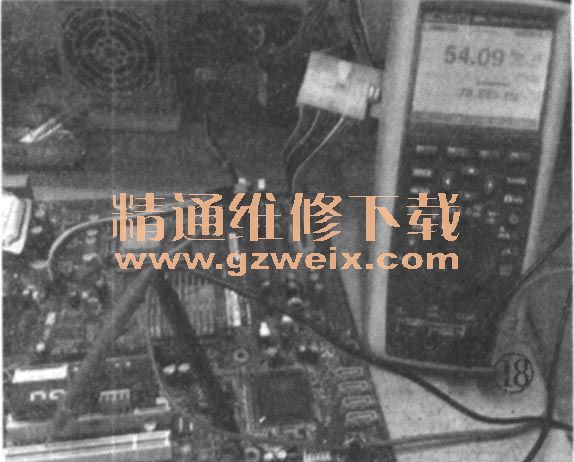

    现在将问题暂定在南桥部分，测量各个工作必要条件都正常，在没有直接处理办法的情况下拆下ROM触发芯片，检查发现复位正常，但不跑码。终于明白为何复位只有一半，原因是PLTRST信号在不停地复位，测量CPU芯片上的DC&AC引脚和占空比引脚，如图18、19显示的所测值即可说明。为什么会这样呢？猜测原因可能是CPU正常发出ADS＃信号开始寻址后没有得到正确的BIOS资料，所以南桥芯片控制PLTRST信号不断尝试，一直循环，就形成了PLTRST信号不停地复位。由此想到DMI总线是何时才建立通信的呢？可能在南／北桥准备好的情况下就会使用内部独立精简处理模块建立通信达到某种目的。本例里应该也是像这种情况，在南／北桥内部的精简处理模块就已经读取了BIOS资料取代了硬启动时序控制了PLTRST信号。

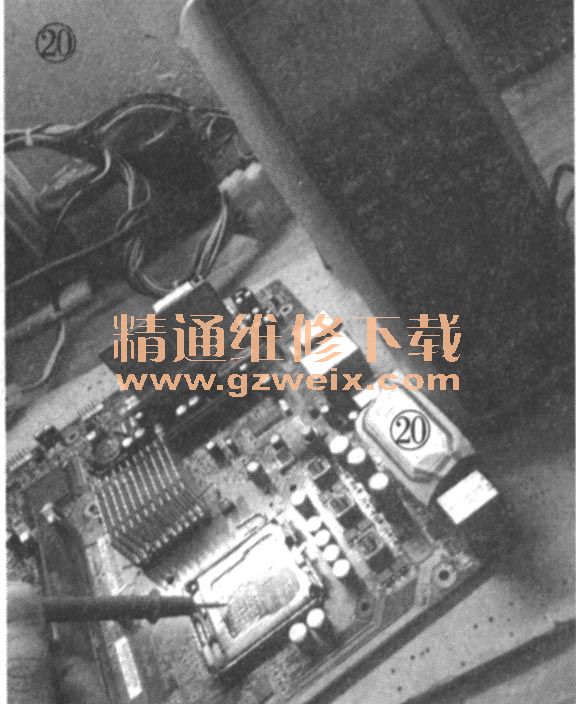

    有了上面的构思立刻测量北桥以及CPU的工作条件。经测量除了CPURST信号也像PCIRST信号那样只有一半复位外其余正常，套用上面构思可以排除北桥工作条件故障。用CPU假负载测ADD/DATA线阻值，发现其中一条地址线有问题，其他的都在12kΩ左右，如图19所示，而这条A11地址线却是45kΩ，如图20所示。其阻值不是无穷大，可排除虚焊的原因，确定是北桥问题，但更换北桥后故障依旧，而这条 A11地址线偶尔又会恢复正常阻值。如果是焊锡脱焊不可能只是增大几十千欧，其实这块主板CPU座下面有很多测试点，其他的地址线都能找到对应的测试点，唯独A11地址线找不到。

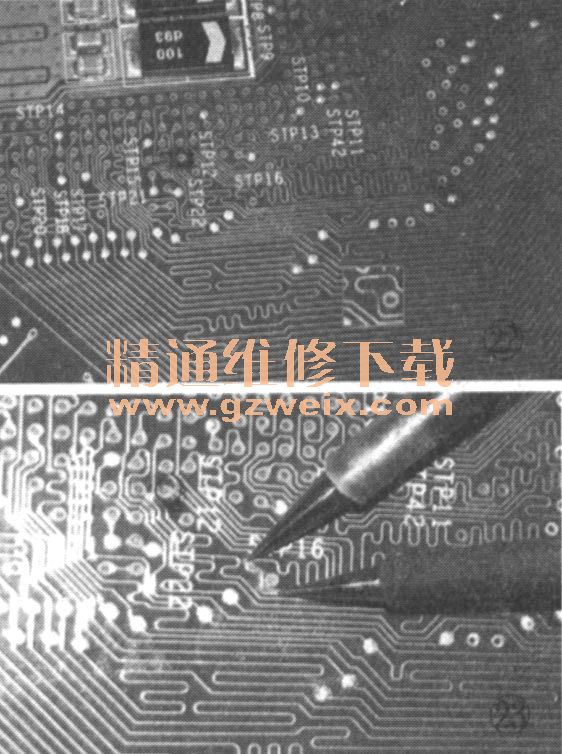

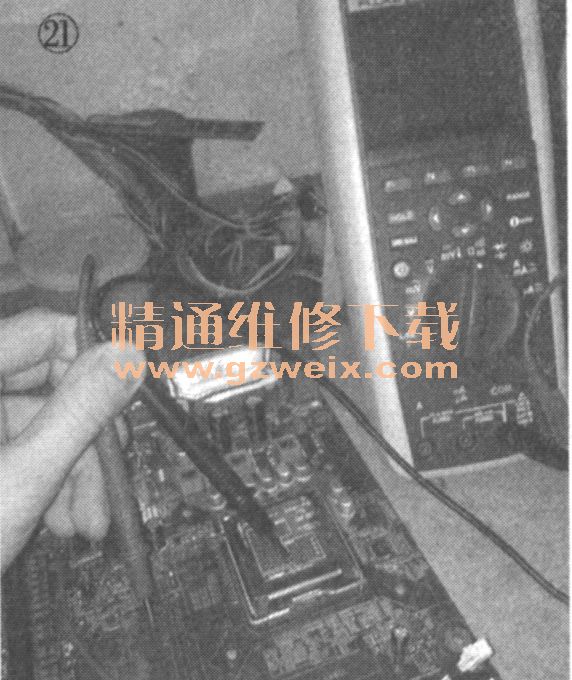

    取下北桥认真检查A11地址线，发现其阻值现时是一千多欧且不稳定，如图21所示。再继续检查测试点，北桥点位和测试点之间导通正常，而测试发现CPU底座下过孔与测试点之间有问题，如图22所示，真难发现这么小的氧化霉断，使用沉锡方式处理好后测量正常导通，如图23所示。试机顺利跑码，把内存等安装好后连接显示器后通电试机，故障排除。
