检修过程：无复位的检修流程是，先查供电，再测量时钟、最后查电源好信号。直接装假负载上电测量内存供电为1.87V，正常，如图1所示。

    检查桥供电电压为1.49V，常，如图2所示。

    检测CPU的供电电压为1．13V，正常，如图3所示。

    再检查总线供电电压为1.23V，正常，如图4所示。

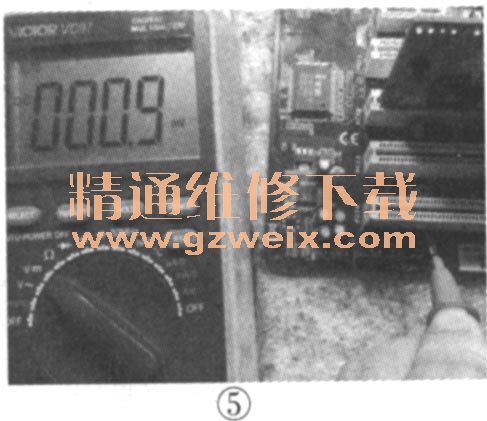

    在测量PCI插槽16脚（时钟信号）时，其电压为0V，如图5所示，不正常。

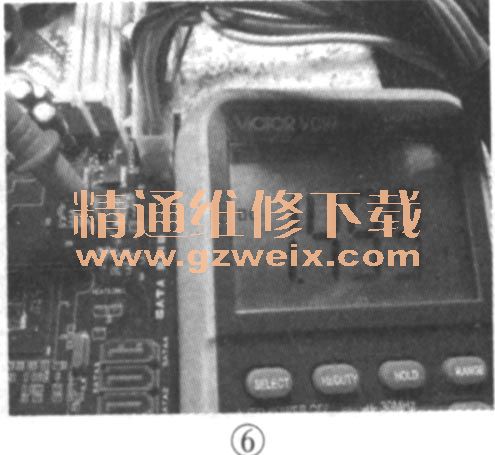

    于是再测量总线电源好信号为1.49V，低于正常值3.3V，如图6所示。于是直接更换上拉排阻（阻值为8.2kΩ），然后再上电测量总线电源好信号电压，恢复到正常的3.3V。安装好CPU后，再上电插人诊断卡，复位灯一闪即灭且跑码正常，表明故障修复。
