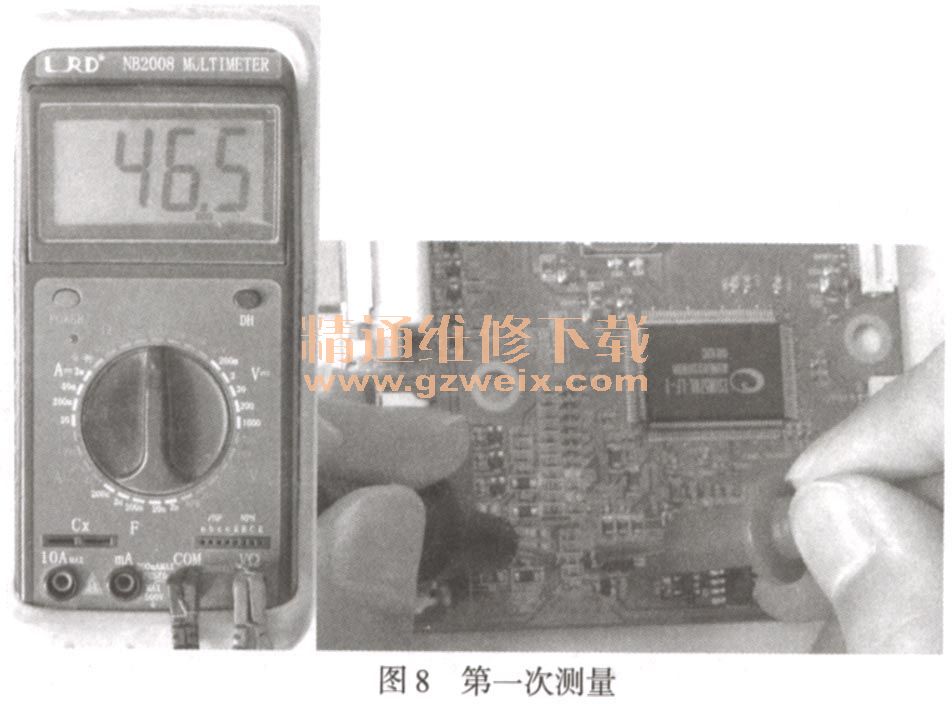

4．将万用表的红、黑色表笔分别搭在贴片电阻器两脚的焊点上，观察万用表显示的数值记录测量值为46.5，如图8所示。

    5．接下来将红、黑色表笔互换位置，再次测量，记录第二次测量的值为47.1，如图9所示。

    6．从两次测量结果中取较大的测量值作为参考阻值，即取47.1kΩ作为参考阻值。
    3．贝占片排电阻器实例
    贴片排电阻器的在路测量方法如下：
    1．采用在路检测方法检测贴片排电阻器时，首先要将排电阻器所在的供电电源断开，如果是刚量主板CMOs电路中的排电阻器，还应把CMOs电池却下。对排电阻器进行观察，如果有明显的烧焦、虚焊等情况，基本上可以锁定故障了。如果待测排电阻器外观上没有明显问题，根据排电阻的标称电阻读出电阻器的阻值。如图10所示，本次测量的贴片排电阻标称为103，即它的阻值为10k Ω，也就是说，它的4个电阻器的阻值都是10kΩ。

    2．清理待测电阻器各引脚的灰土，如图11所示。如果有锈渍也可以用细砂纸打磨一下，否则会影响检测结果，如果问题不大，用纸巾轻轻擦拭即可。注意，擦拭时不可太过用力，以免损坏器件。

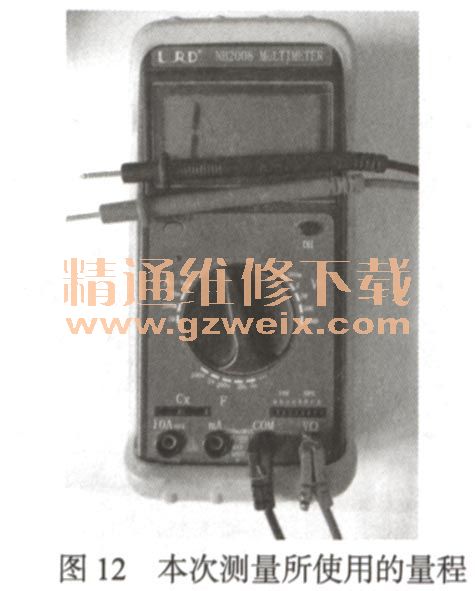

   3．清洁完毕之后就可以开始测量了，根据排电阻器的标称阻值调节万用表的量程。本次被测排电阻器的标称阻值为10k Ω，根据需要将量程选择在20k，并将黑色表笔插进COM孔，红色表笔插进VΩ孔，如图12所示。

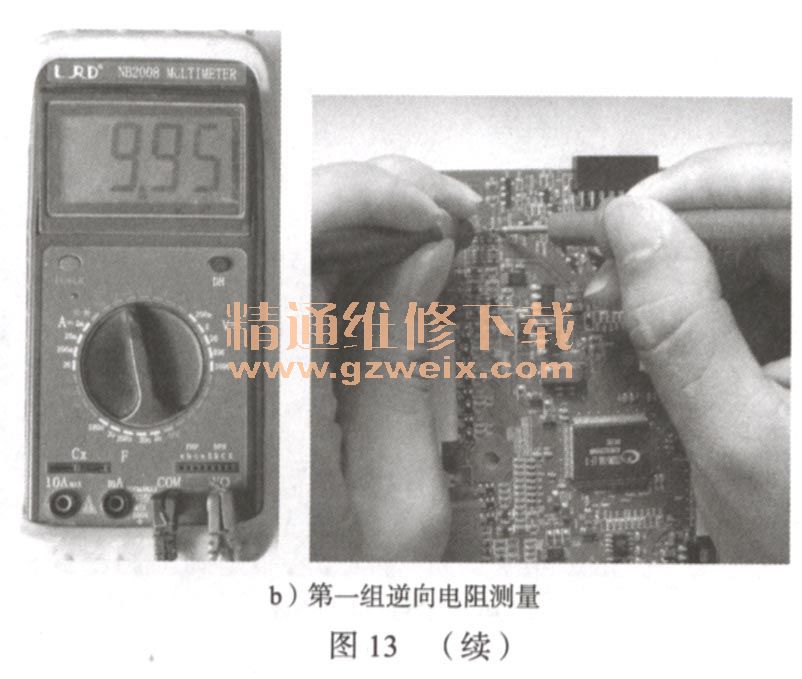

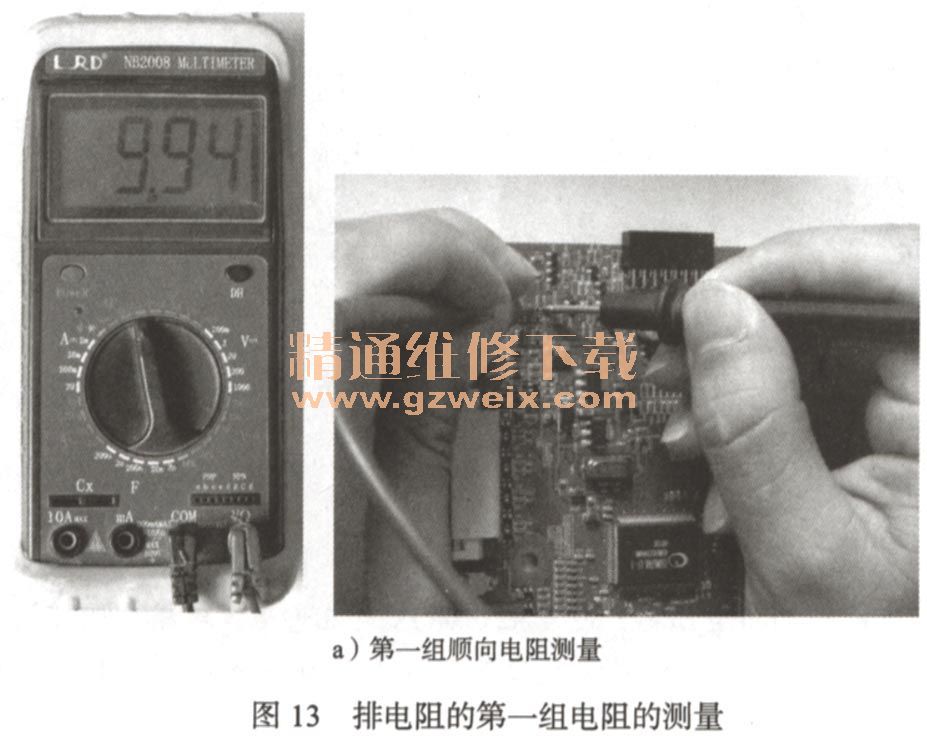

    4．将万用表的红、黑色表笔分别搭在排电阻器第一组（将左侧记为第一，然后依次排下去）对称的焊点上观察万用表显示的数值，记录测量值9.94，接下来将红、黑色表笔互换位置，再次测量，记录第二次测量的值9.95，并取较大值作为参考，如图13所示。

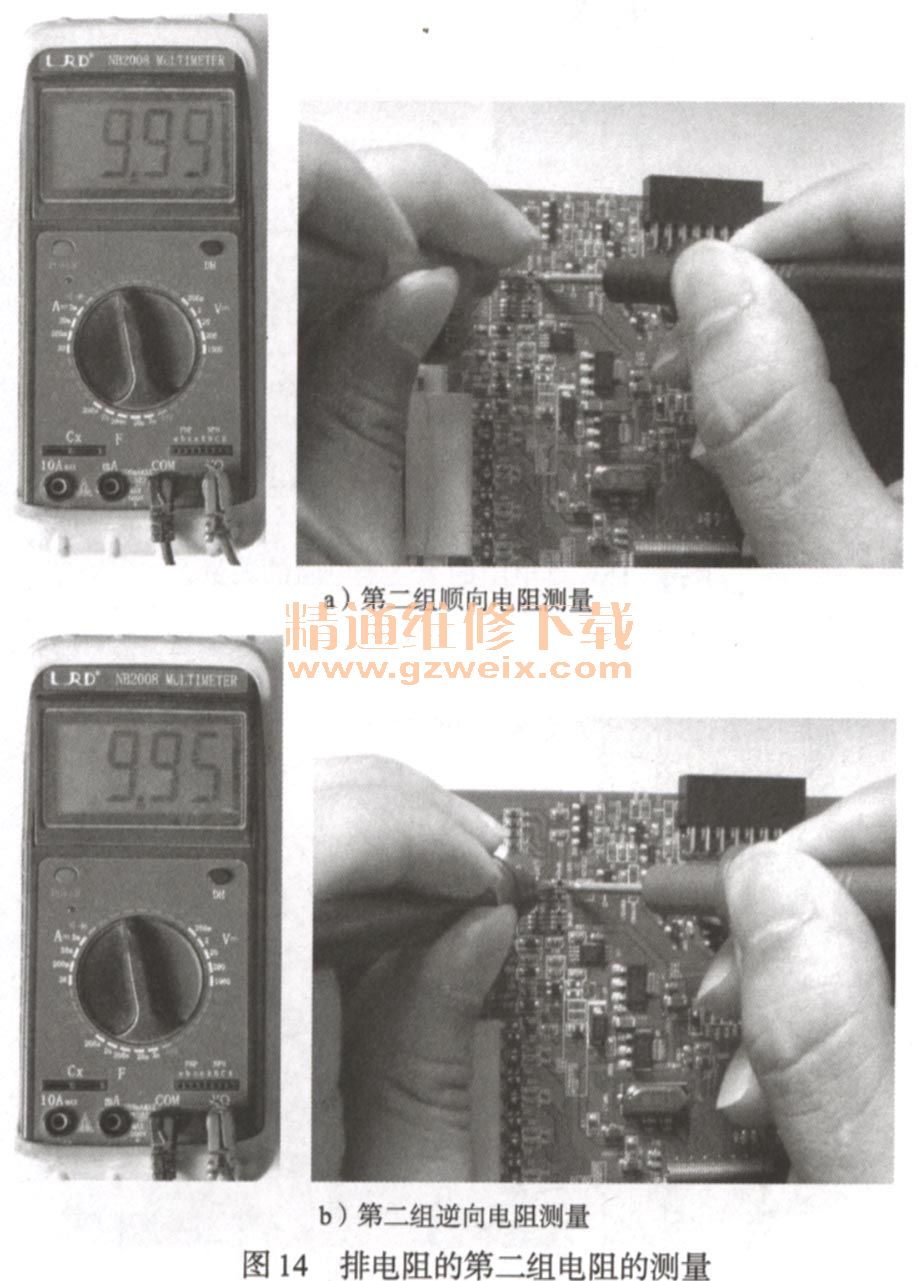

    5．用上述方法对排电阻的第二组对称的引脚进行测量，如图14所示。

    6．用上述方法对排电阻的第三组对称的引脚进行测量，如图15所示。

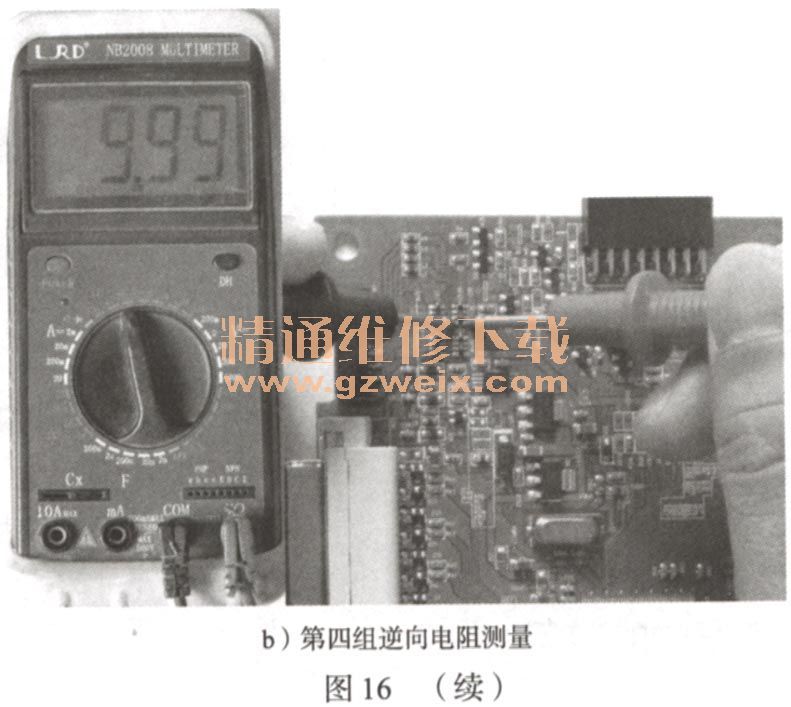

    7．用上述方法对排电阻的第四组对称的引脚进行测量，如图16所示。


    这4次测量的阻值分别为9.95kΩ、9.99 kΩ、9.95 kΩ、9.99 kΩ，与标称阻值10kΩ相比基本正常，因此该排电阻可以正常使用。
