7 判断集成电路的好坏
    7.1认识集成电路

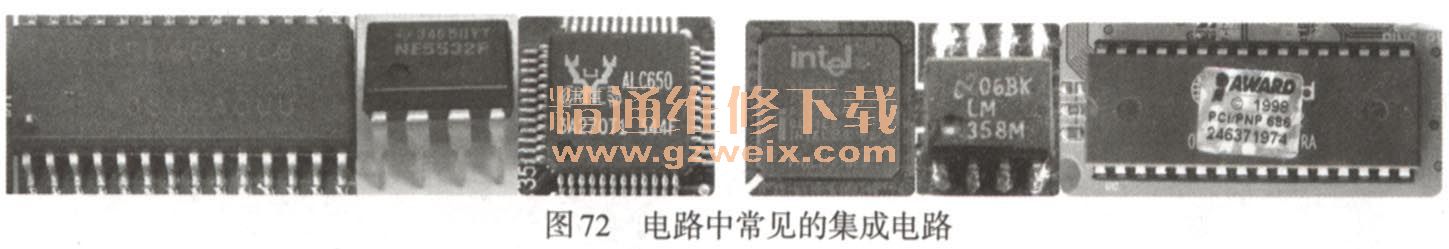

    将一个单元电路的主要或全部元件都集成在一个介质基片上，使其成为具备一定功能的完整电路，然后封装在一个管壳内，这样的电路称为集成电路。其中所有元件在结构上已组成一个整体，这样，整个电路的体积大大缩小，且引出线和焊接点的数目也大大减少，从而使电子元件向着微小型化迈进了一大步，并且在低功耗和高可靠性方面有着很大的提高。电路中常见的集成电路如图72所示。

    7.2集成电路的引脚分布
    在集成电路的检测、维修、替换过程中，经常需要对某些引脚进行检测，而对引脚进行检测，首先要做的就是对引脚进行正确地识别。用户必须结合电路图找到实物集成电路上相对应的引脚，无论哪种封装形式的集成电路，引脚都会有一定的排列规律，可以依靠这些规律迅速判断出。
    1．单列直插式集成电路引脚的分布规律

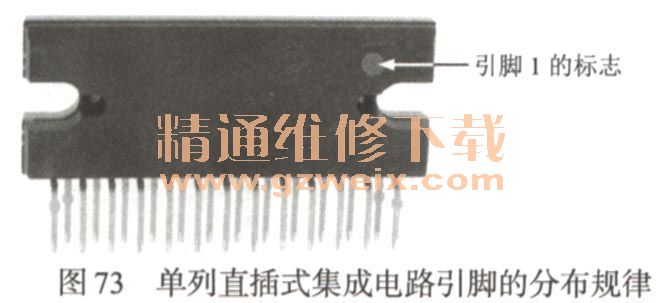

    常见的单列直插式集成电路，在引脚1端都会有一个特殊的标志，可能是一个小圆凹坑、一个小圆孔、一个小半圆缺、一个小缺脚、一个小色点等。引脚1通常是起始端，用户可以顺着引脚排列的位置依次对应找出引脚2、3、4…，如图73所示。

    2．双列直插式集成电路引脚的分布规律

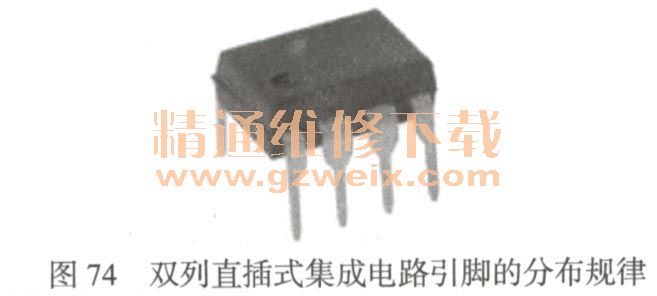

    一般情况下，双列直插式集成电路在引脚1端都会有一个特殊的标志，而标志的上方往往是最后一个引脚，用户可以顺着引脚排列的位置依次对应找出引脚2、3、4，直至最后一个引脚，如图74所示。

    3．扁平矩形集成电路引脚的分布规律

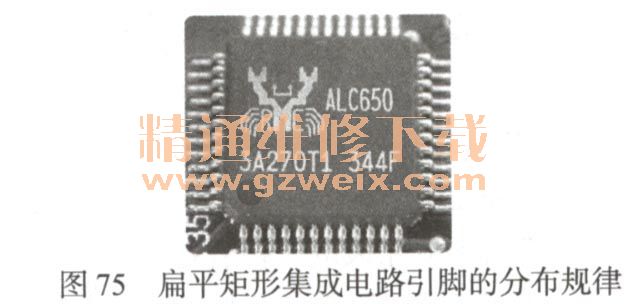

    多数情况下，扁平矩形集成电路在引脚1的上方都会有一个特殊的标志，而标志的左面往往是最后一个引脚，用户可以顺着引脚排列的位置依次对应找出引脚2、3、4，直至最后一个引脚，如图75所示。这个标志有可能是一个小圆凹坑，也可能是一个小色点，等等。

    7.3集成稳压器

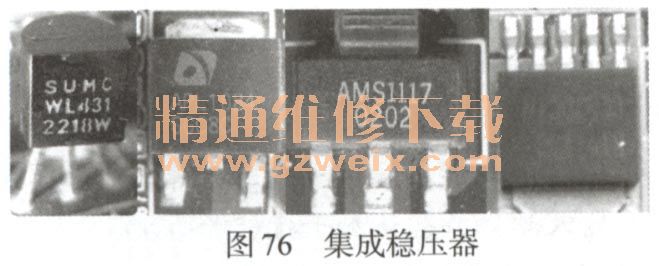

    集成稳压器又叫集成稳压电路，它是一种将不稳定直流电压转换成稳定的直流电压的集成电路。与用分立元件组成的稳压电源相比，集成稳压器具有稳压精度高、工作稳定可靠、外围电路简单、体积小、重量轻等显著优点。集成稳压器一般分为多端式（稳压器的外引线数目超过3个）和三端式（稳压器的外引线数目为3个）两类。图76所示为电路中常见的集成稳压器。

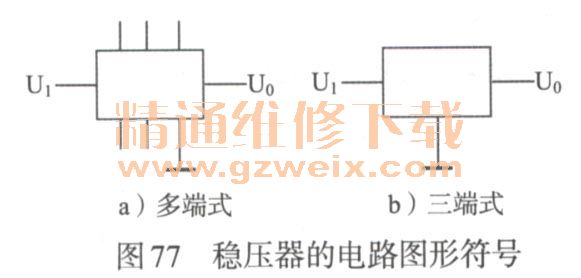

    在电路图中，集成稳压器常用字母“Q”表示，电路图形符号如图77所示，其中，图77a为多端式，图77b为三端式。

    7.4集成运算放大器

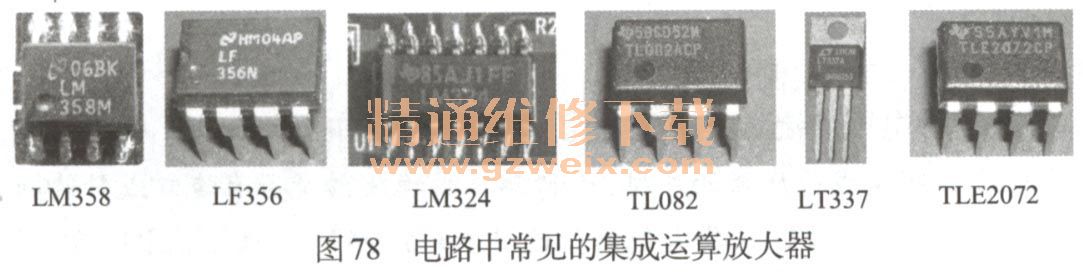

    集成运算放大器（Integrated Operational Amplifier）简称集成运放，它是由多级直接藕合放大电路组成的高增益（对元器件、电路、设备或系统，其电流、电压或功率增加的程度）模拟集成电路。集成运算放大器通常结合反馈网络共同组成某种功能模块，可以进行信号放大、信号运算、信号处理（滤波、调制）以及波形的产生和变换等。图78所示为电路中常见的集成运算放大器。

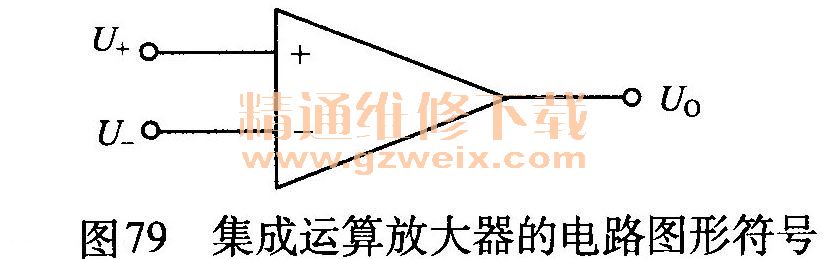

    在电路中，集成运算放大器常用字母“U”表示，常用的电路图形符号如图79所示。

    7.5集成电路好坏判断方法与检测实例
    1．集成稳压器好坏判断方法
    集成稳压器主要通过测量引脚间的电阻值和稳压值来判断好坏。
    选用数字万用表的二极管档，用万用表的两支表笔分别去测集成稳压器GND引脚（中间引脚）与其他两个引脚间的阻值，在正常情况下，应该有一个较小的阻值。如果阻值为零，说明集成稳压器发生断路故障，如果阻值为无穷大，说明集成稳压器发生开路故障。
    2．测量稳压值
    1．将万用表功能旋钮调到直流电压档的“10”或“50”档（根据集成稳压器的输出电压大小）。
    2．在集成稳压器的电压输入浦与接地端之间加上一个直流电压（不得高于集成电路的额定电压，以免烧毁）。
    3．将万用表的红色表笔接集成稳压器的输出端，黑色表笔接地，测量集成稳压器输出的稳压值。
    如果测得的输出稳压值正常，说明该集成稳压器基本正常；如果测得的输出稳压值不正常，那么该集成稳压器已损坏。
    2．集成运算放大器好坏判断方法
    1．首先将万用表的功能旋钮调到直流电压档的“10”档。
    2．测量集成运算放大器的输出端与负电源端之间的电压值，在静态时电压值会相对较高。
    3．用金属镊子依次点触集成运算放大器的两个输入端，给其施加干扰信号。
    如果万用表的读数有较大的变动，说明该集成运算放大器是完好的；如果万用表的读数没有变化，说明该集成运算放大器已经损坏了。
    3．数字集成电路好坏判断方法
    通常，通过测量数字集成电路引脚的对地阻值来判断数字集成电路的好坏。
    1．选用数字万用表的二极管档。
    2．分别测量集成电路各引脚对地的正、反向电阻值，并测出已知正常的数字集成电路的各引脚对地间的正、反向电阻，与之进行比较。
    如果测量的电阻值与正常的各电阻值基本保持一致，则该数字集成电路正常；否则，说明数字集成电路已经损坏。
    4．集成稳压器好坏检测实例
    用户可以使用对地电压法检测集成稳压器的好坏，方法如下：

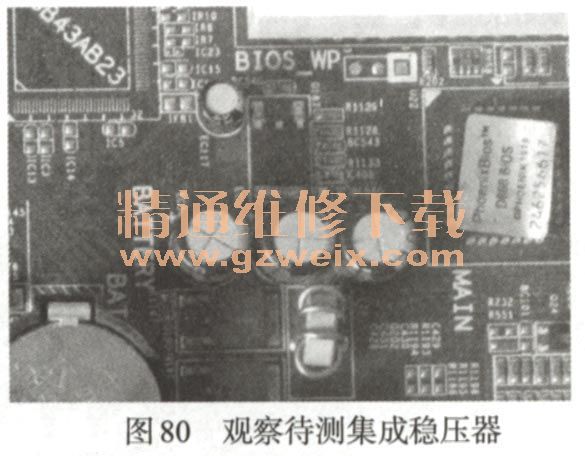

    1．首先检查待测集成稳压器的外观，看待测集成稳压器是否有烧焦或针脚断裂等明显的物理损坏。如果有，说明该集成稳压器已经不能正常使用了。如图80所示，本次检测的双向晶闸管外观完好，需要进一步检测是否正常。

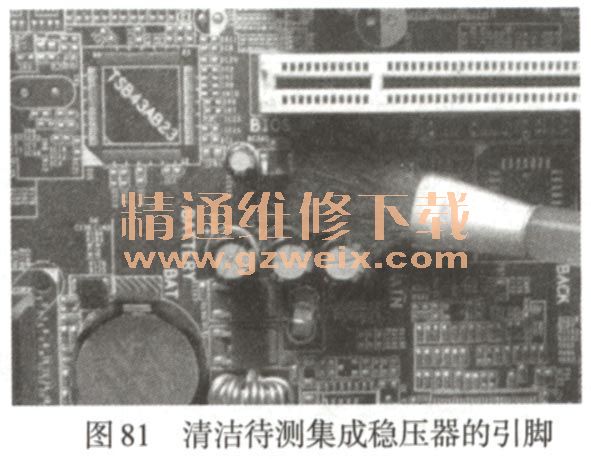

    2．清洁待测集成稳压器的引脚，以免因油污的隔离作用影响侧量的准确性，如图81所示。

    3．将待测集成稳压器电路板接上正常的工作电压。

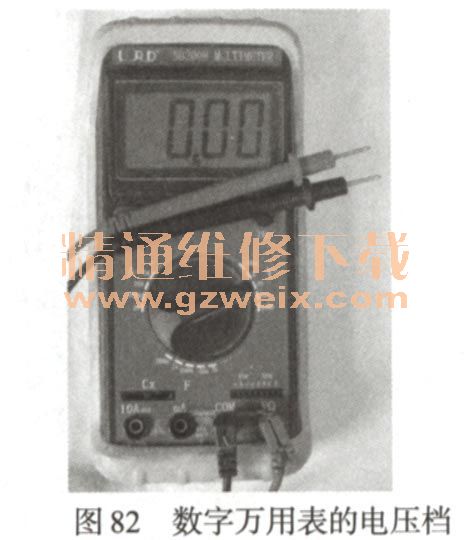

    4．将数字万用表旋至电压档的量程20，如图82所示。

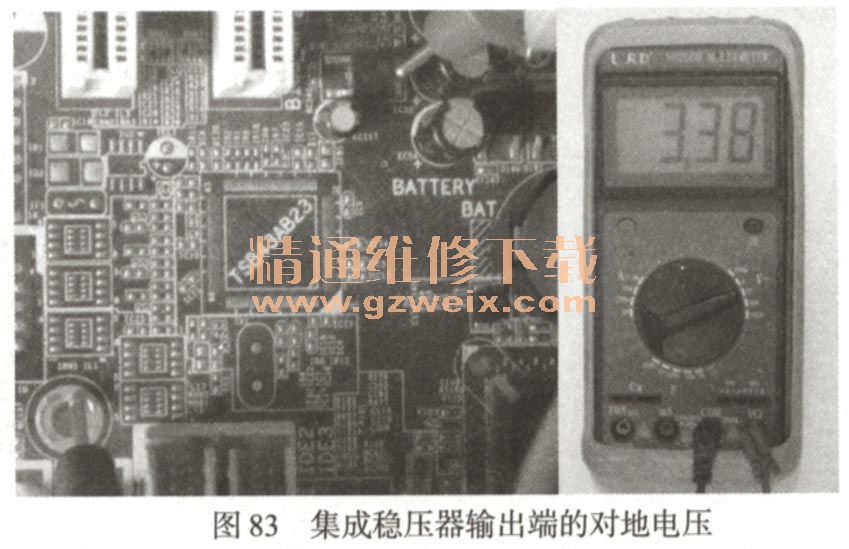

    5．给电路板通电，将数字万用表的红色表笔接集成稳压器电压输出端的引脚，黑色表笔接地，如图83所示，记录其读数。

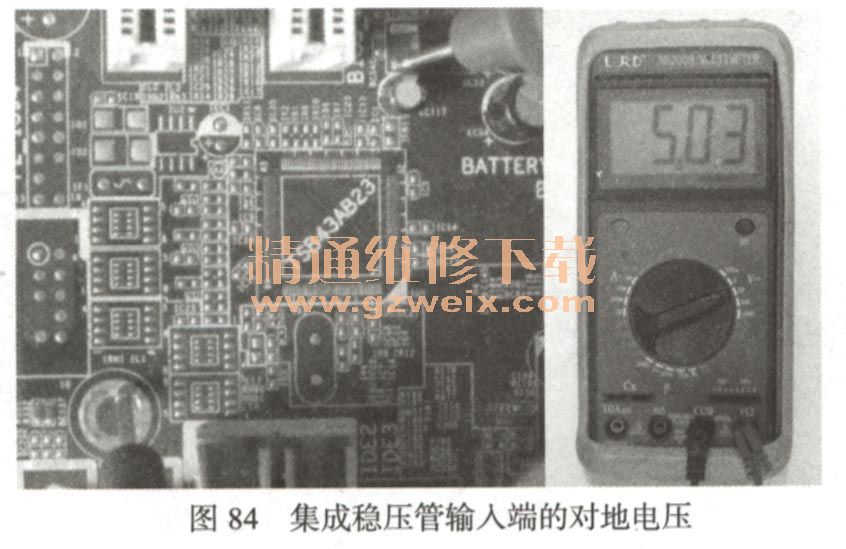

    6．如果输出端电压正常，则稳压器正常。如果输出端电压不正常，接着测量输入端电压，将数字万用表的红色表笔接集成稳压器的输入端，黑色表笔接地，如图84所示，记录其读数。

    7．如果输入端电压正常，输出端电压不正常，则稳压器或稳压器周边的元器件可能有问题。接着检查稳压器周边的元器件，如果周边的元器件正常，则说明稳压器有问题，更换稳压器。
    5．数字集成电路好坏检测实例
    通常采用开路检测数字集成电路对地电阻的方法检测数字集成电路是否正常，方法如下：

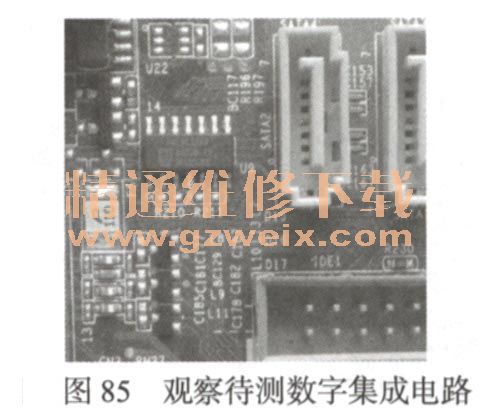

    1．首先观察待测数字集成电路的物理形态，看待测数字集成电路是否有烧焦或针脚断裂等明显的物理损坏，如果有，说明数字集成电路已经损坏。如图85所示，本次检测的数字集成电路外观完好，需进一步检测是否正常。

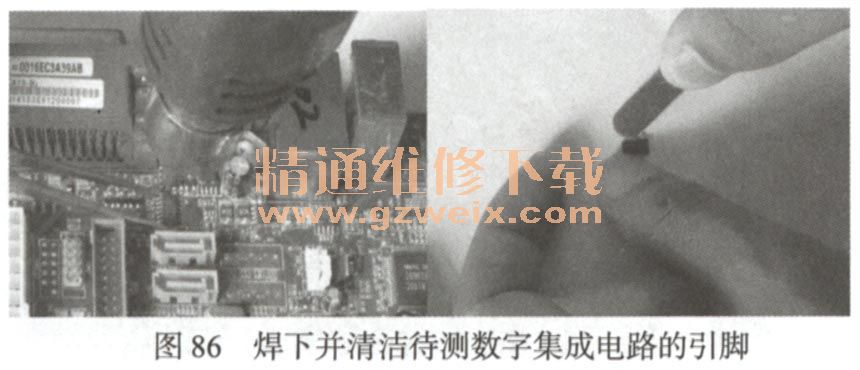

    2用热风焊台将待测数字集成电路取下，然后清洁数字集成电路的引脚，去除引脚上的污物，以避免因油污的隔离作用影响检测结果，如图86所示。

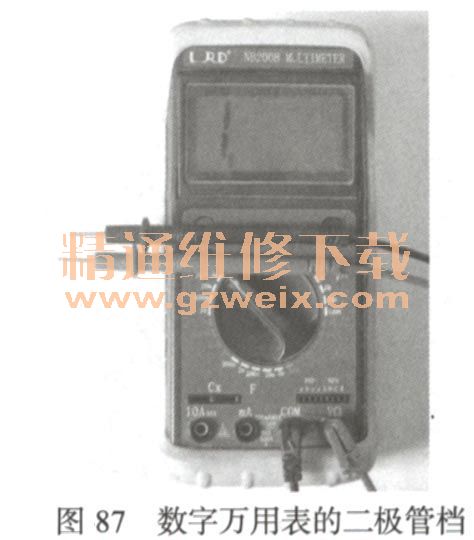

    3．清洁完成后，将数字万用表的功能旋钮旋至二极管档如图87所示。

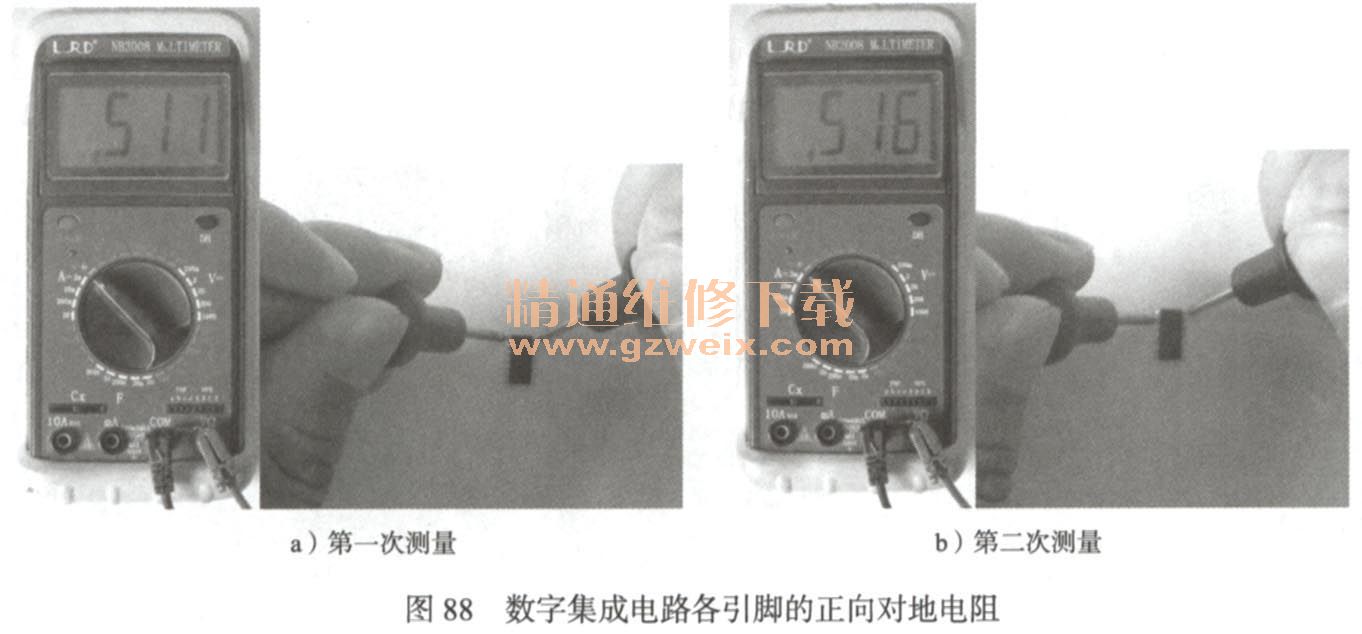

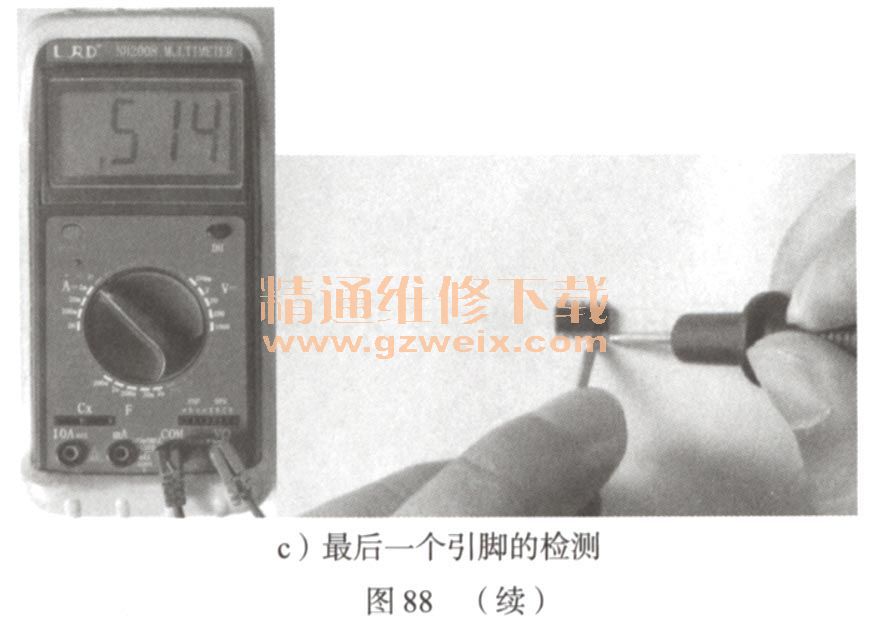

  4．将数字万用表的黑色表笔接数字集成电路的地端，红色表笔分别与其他引脚相接以检测其他引脚与地端的正向电阻，如图88所示。

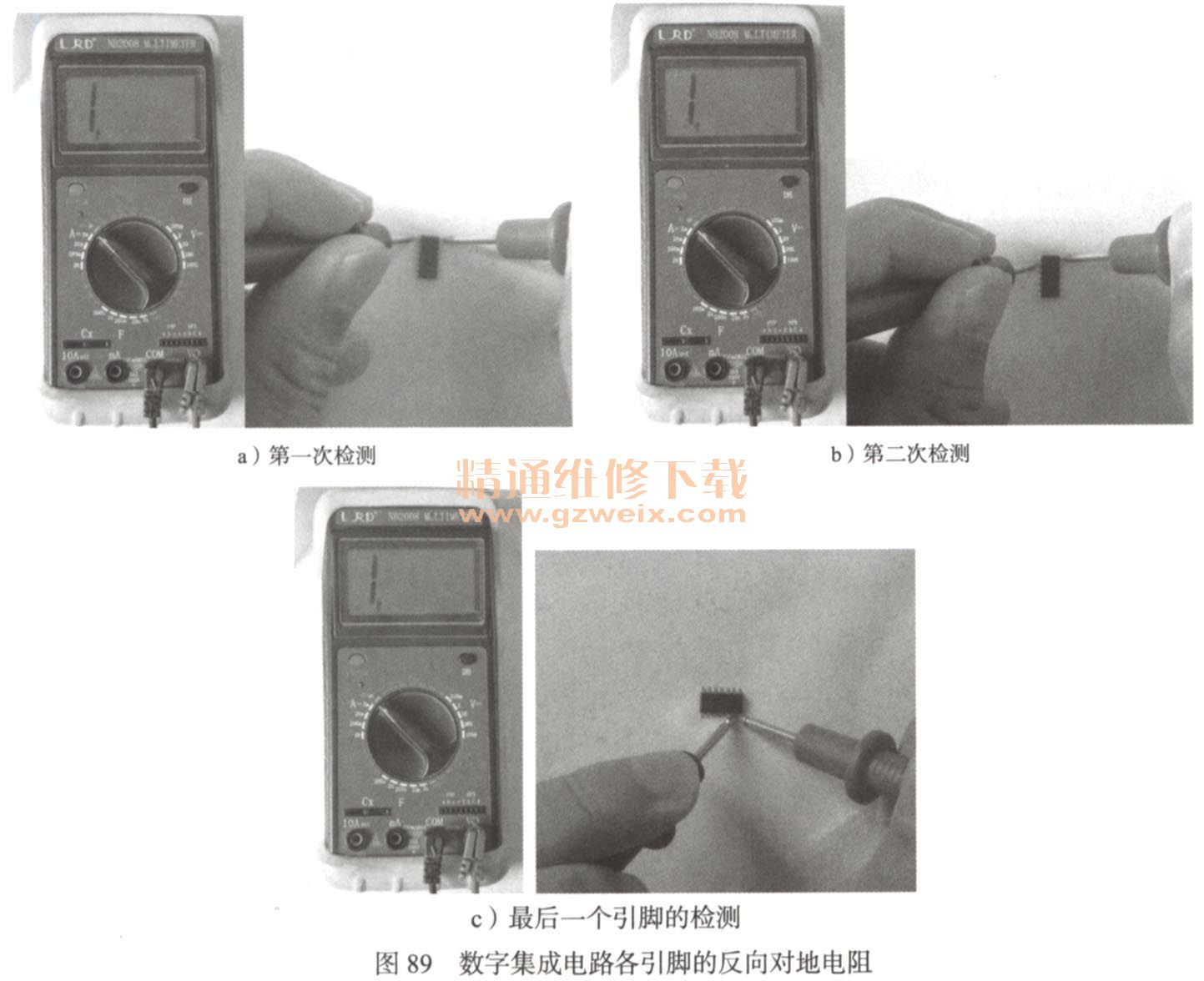

    5．将红色表笔接地端，黑色表笔接其他引脚，以检测地端与其他引脚间的反向电阻，如图89所示。

    由于测得地端到其他引脚间的正向阻值为一个固定值，反向阻值为无穷大，因此该数字集成电路的功能正常。
