6 判断场效应管的好坏
场效应晶体管简称场效应管，它是一种常用的电子元器件，被广泛应用于电脑的供电电路及保护隔离电路中。
6.1掌握场效应管的基本知识
由于场效应管利用多数载流子导电，所以也称为单极型晶体管。
场效应管与晶体三极管的区别是，晶体三极管是一种电流控制元器件，而场效应管是一种电压控制元器件。
场效应管按其结构可以分为绝缘栅型场效应管（JGFET）和结型场效应管（JFET）两种，每种又分为N沟道和P沟道。
场效应管按导电方式可以分为耗尽型与增强型，结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型，也有增强型。
在电脑电路中，主要采用的是增强型N沟道和P沟道绝缘栅型场效应管，在绝缘栅型场效应管中，应用最为广泛的是金属氧化物半导体场效应管（MOSFET， MOS管）。
场效应管在电路中通常使用大写英文字母“Q”或“U”表示。

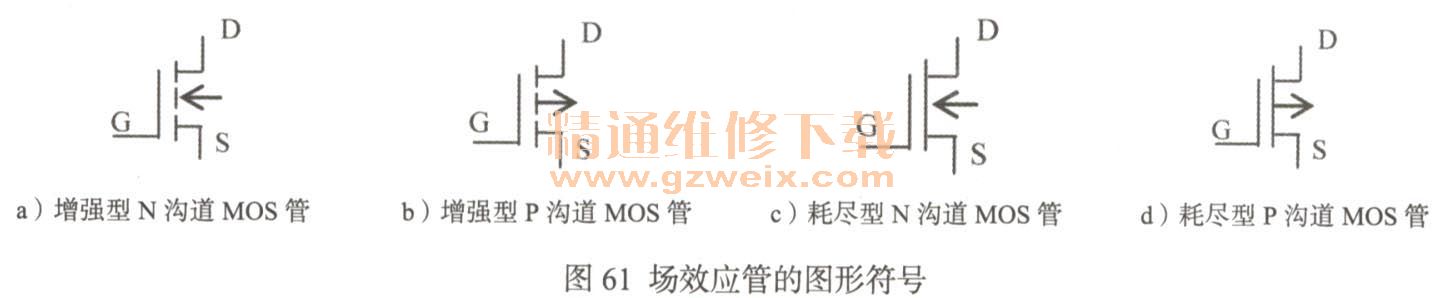

场效应管也有3个电极，分别是栅极（G）、漏极（D）以及源极（S），漏极（D）常与场效应管的散热片相连接。图61所示为场效应管的图形符号。

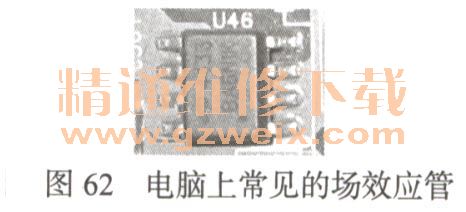

电脑主板上应用的场效应管，有很大一部分都是采用的8个引脚的封装形式，而其内部基本上都集成了保护二极管，防止静电击穿。图62所示为电脑上常见的场效应管。
6.2场效应管在电路中的应用

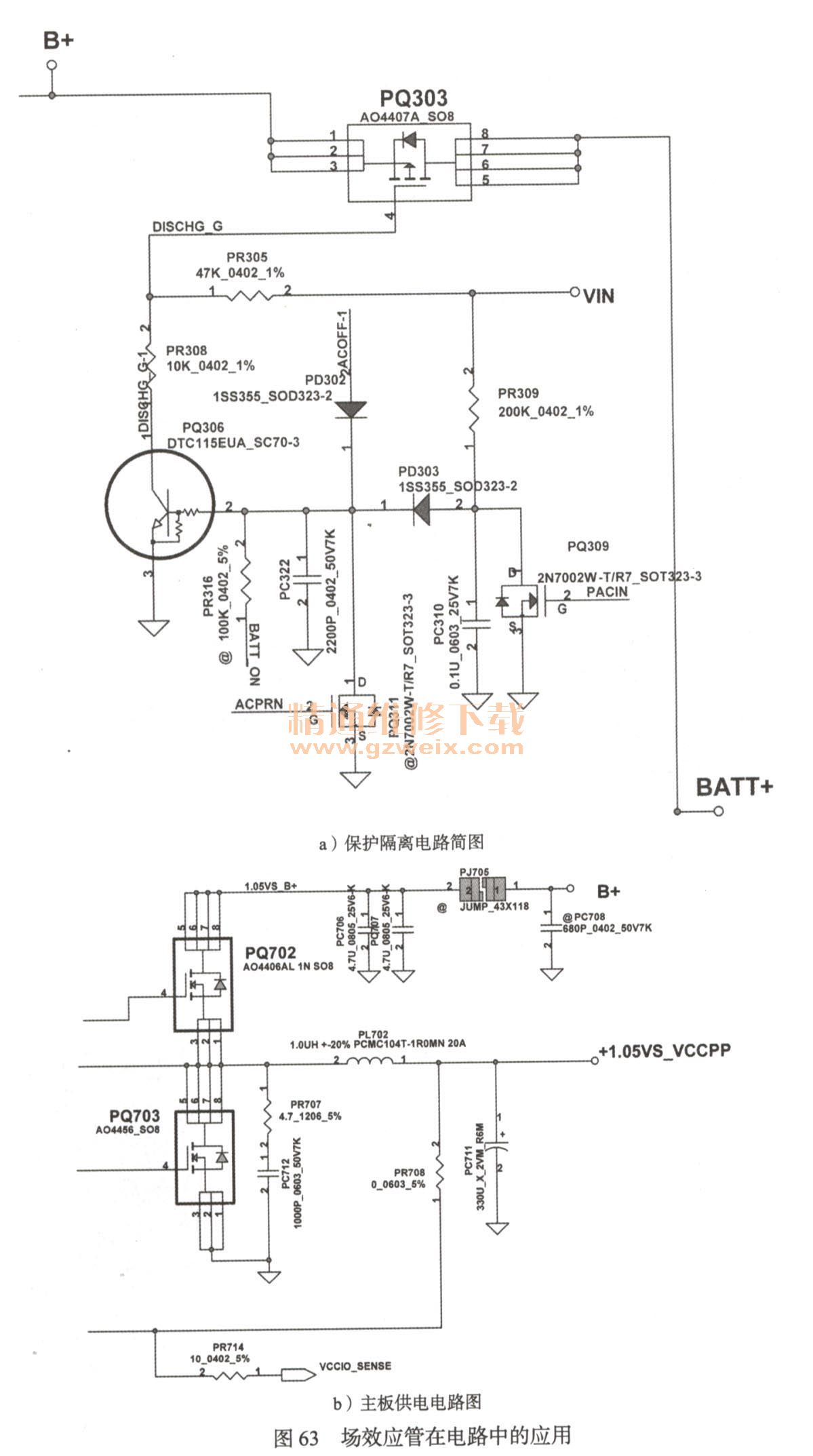

场效应管属于电压控制型半导体器件，具有输入阻抗高、噪声小、功耗低、易于集成、没有二次击穿以及安全工作区域宽等特点，常用于开关及阻抗变换电路中。图63a所示为保护隔离电路简图，当电路中的场效应管PQ303在控制信号的控制下导通后，系统采用可充电电池供电。
如图63b所示为主板供电电路图，图中的场效应管PQ702和场效应管PQ703在电源控制芯片的控制下导通和截止，从而将系统总供电转换为该供电转换电路所需输出的供电。
6.3场效应管好坏判断方法与检测实例
1．场效应管好坏判断方法
场效应管是电脑电路板中采用数量较多的电子元器件之一，其出现故障的几率也较大。由于目前采用的场效应管都内部集成保护二极管，所以可通过检测集成二极管来判断场效应管的好坏。检测场效应管最好不要采用指针万用表，而应采用数字万用表。
使用数字万用表检测场效应管的具体方法如下：
将数字万用表的量程选择开关扭转至二极管档，将红色表笔接被测场效应管的s极，黑色表笔接被测场效应管的D极，此时检测的是保护二极管的正向压降，其正向压降值应为0.4～0.8。=在检测其他任意两个引脚时，数字万用表都应显示溢出符号1或OL。如果检测结果不符合上述情况，则说明被测场效应管可能已经损坏。如需更精准的检测，需将场效应管拆焊后再进行检测。
图64所示为检测场效应管的实物图。
2．场效应管好坏检测实例
检测场效应管的好坏一般采用数字万用表的二极管（蜂鸣档）。在检测前需将三个引脚短接放电，以避免发生误差。用两支表笔任意触碰场效应管的三个引脚中的两个，好的场效应管测量结果应只有一次有读数，并且在400～800之间。如果在最终测量结果中测得只有一次有读数，并且为“0”时，需用小镊子短接该组引脚重新进行测量。如果重测后阻值在400～800之间，说明场效应管正常。如果其中有一组数据为0，则说明场效应管已经被击穿。
场效应管的检测步骤如下：
1．首先观察待测场效应管的外观，看待测场效应管是否完好，如果存在烧焦或针脚断裂等情况说明场效应管已发生损坏。如图65所示，本次待测场效应管的外观完好，没有明显的物理损坏。
2．接下来继续进行测量，用一个小镊子夹住待测场效应管用热风焊台将其焊下。

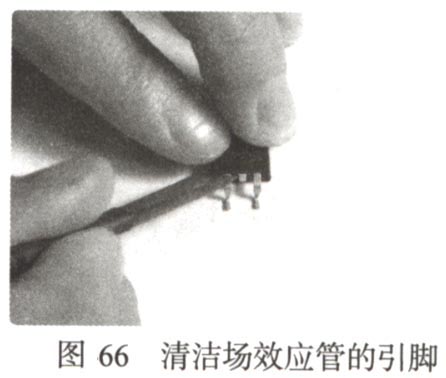

3．将场效应管从主板中却下后，需用小刻刀清洁待测场效应管的引脚，如图66所示。去除引脚上的污物，能够避免因污物的隔离影响侧量时的准确性。

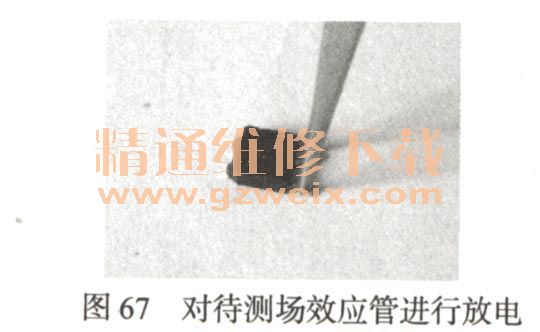

4．清洁完成后，用小镊子对待测场效应管进行放电，以避免残留电荷对检测的影响（场效应管极易存储电荷），如图67所示。

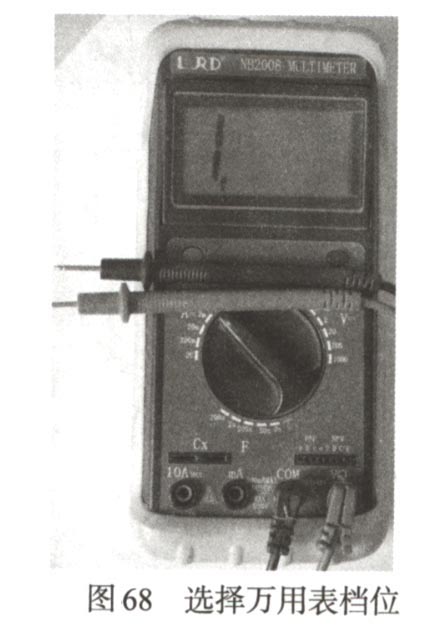

5．选择数字万用表的“二极管”档，如图68所示。

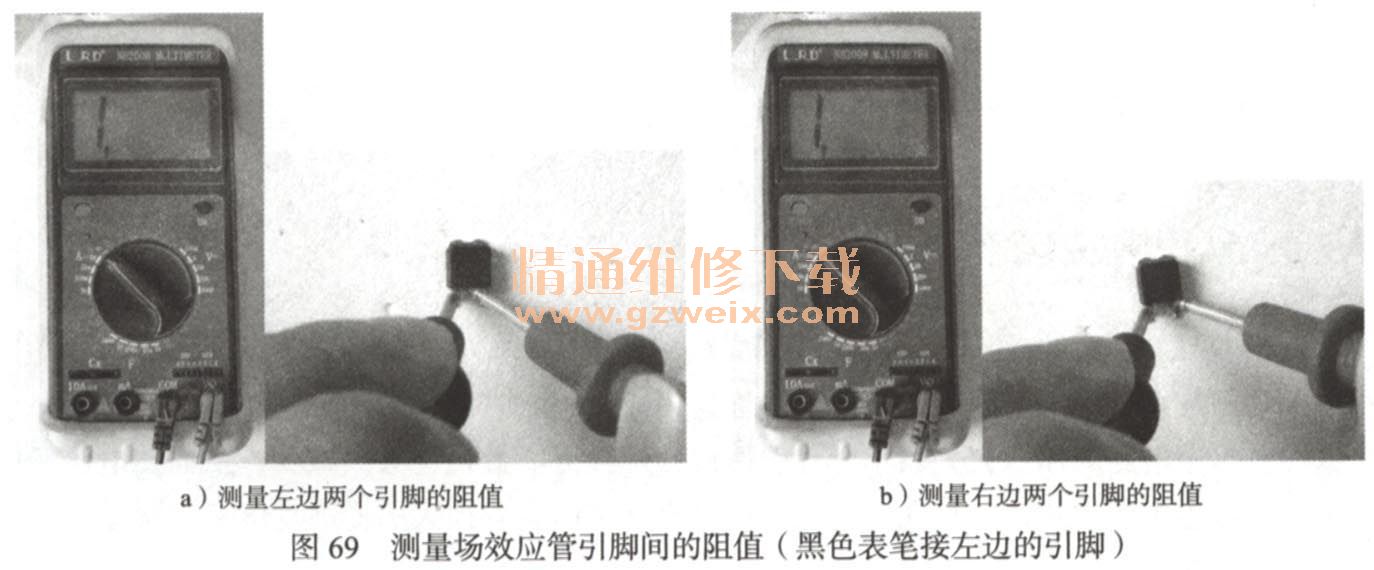

6．将黑色表笔接待测场效应管左边的第一个引脚，用红色表笔分别测另外两个引脚与该引脚间的阻值，如图69所示，两次检测的结果均为无穷大。

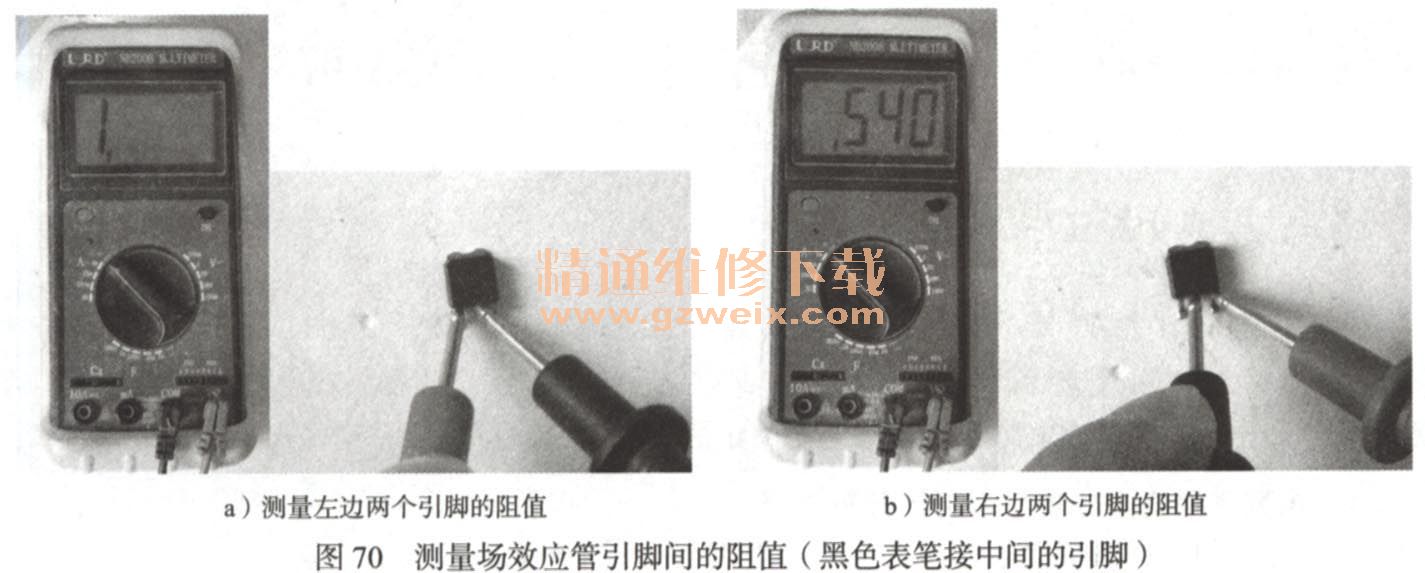

7．将黑色表笔接中间的引脚，用红龟表笔分别测另外两个引脚与该引脚间的阻值，如图70所示。
8．将黑色表笔接在第3个引脚上，用红色表笔分别测另外两个引脚与该引脚间的阻值，如图71所示。
9．由于测量的场效应管的3个引脚中的任意两个引脚的阻值只有一次有读数（540），阻值在400～800之间，因此判断该此场效应管正常。
