3 判断电感器的好坏
电感器是能够把电能转化为磁能储存起来的电子元器件,它在主板电路板的供电电路和信号电路中都有十分广泛的应用。
3.1掌握电感器的基本知识
电感器的结构类似于变压器,但是它只有一个绕组。电感器是根据电磁感应原理制作而成的,其对直流电压具有良好的阻抗特性。
电感器的种类和分类方法也有很多种,例如按其结构的不同可分为线绕式电感器和非线绕式电感器,按用途可分为振荡电感器、校正电感器、阻流电感器、滤波电感器、隔离电感器等,按工作频率可分为高频电感器、中频电感器和低频电感器。
电感器通常使用大写英文字母“L”表示,其基本单位是亨利(H),常用的单位还有毫亨(mH)和微亨(gH ),它们之间的换算关系是1 H=1000mH ,1mH=1000gH。图26所示为电感器的图形符号,图27所示为电脑电路板上的常见电感器。
3.2电感器在电路中的应用
电感器与电容器的特性是相反的,它阻交流、通直流。当直流电通过电感器时,其压降非常小。当交流电通过电感器时,电感器两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,从而阻碍交流电的通过。

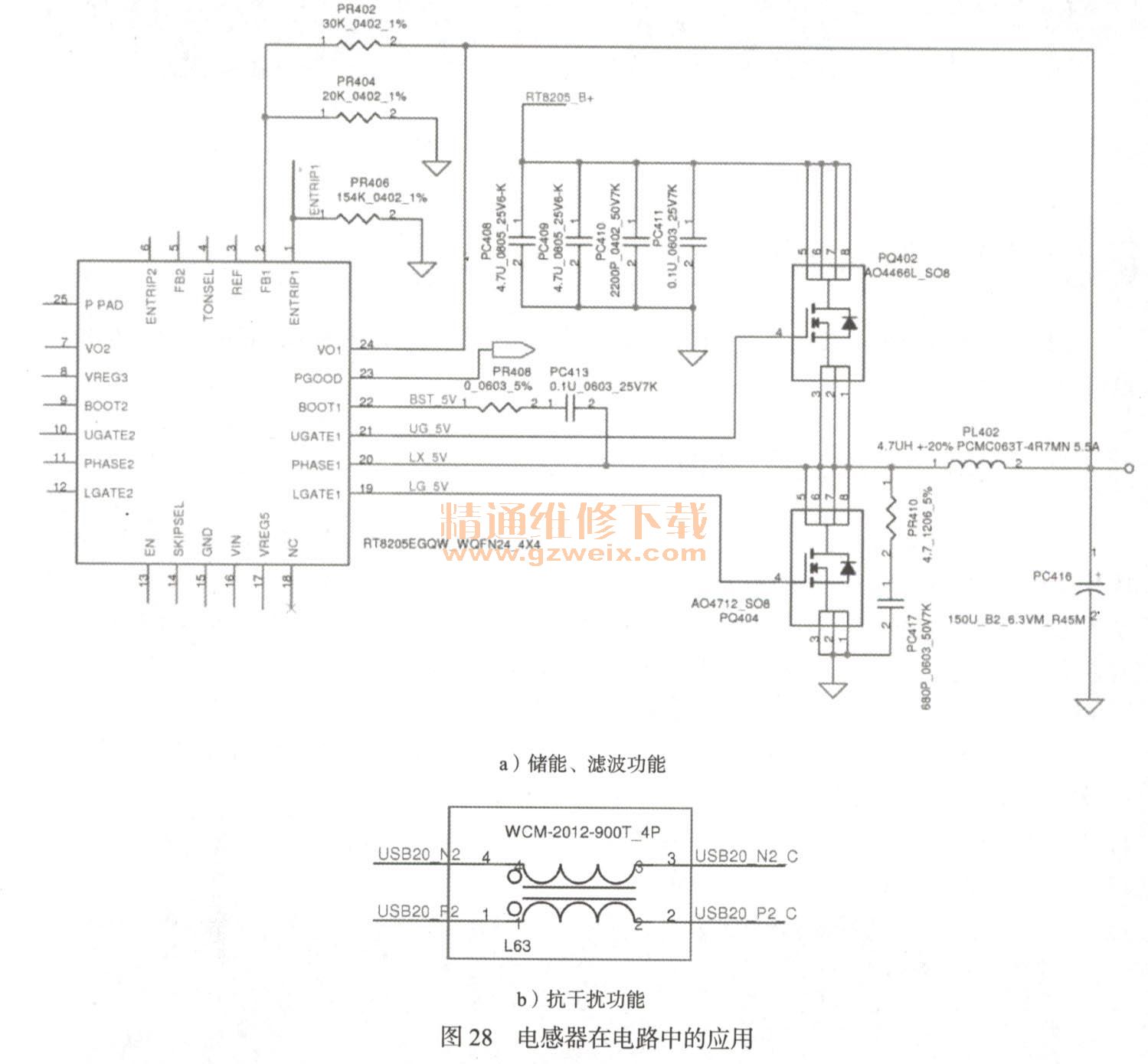

电感器在电路中可起到滤波、隔离、储能、振荡、延迟和陷波等作用。电感器被广泛应用于电脑电路板的供电电路中,具有储能、滤波作用。图28a所示为主板供电电路的截图,其中的电感器PL402在电路中起到储能和滤波的作用。电感器在电脑电路中的另一种应用是能够有效地消除外接设备在热插拔时瞬间产生的干扰信号,图28b所示为在USB电路中应用的抗干扰功能的电感器。
3.3电感器好坏判断方法与检测实例
1.电感器好坏判断方法
电感器通常使用数字万用表的二极管档进行检测,其具体方法如下:
1.将数字万用表的量程选择开关扭转至二极管档位,使用数字万用表的红色表笔和黑色表笔分别连接到电感器的两个引脚。
2.如果测得的数值很小,说明被测电感器基本正常。

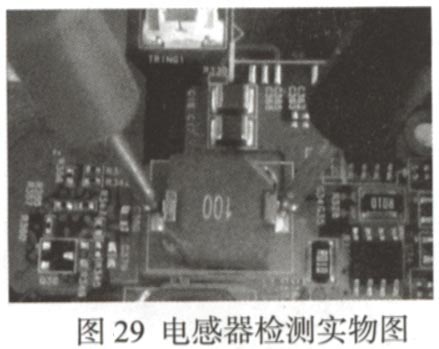

3.如果检测出的数值很大或为无穷大,则说明被测电感器已经损坏,需及时更换。图29所示为电感器检测实物图。
2.电感器好坏检测实例
用数字万用表检测电路板中磁棒电感器的方法如下(磁环电感器的检测方法与此相同):
1.首先断开电路板的电源,然后对待侧磁棒电感器进行观察,看待测电感器是否发生损坏,有无烧焦、虚焊、线圈变形等情况。如果有,说明电感器已发生损坏。图30所示为一个待测磁棒电感器。

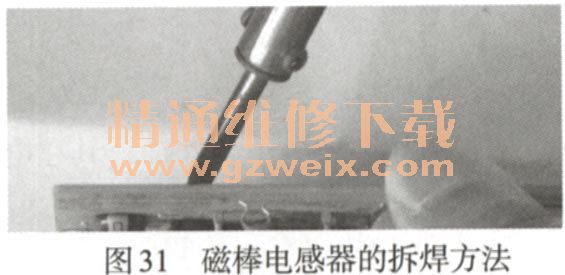

2.如果待测磁棒电感器的外观没有明显损坏,用电烙铁将待测磁棒电感器从电路板上焊下,并清洁磁棒电感器两端的引脚,去除两端引脚上存留的污物,确保测量的准确性。磁棒电感器的拆焊方法如图31所示。

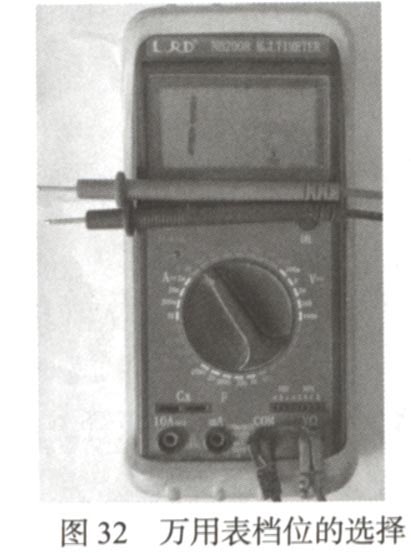

3.将数字万用表旋至欧姆档的“200”档,如图32所示。

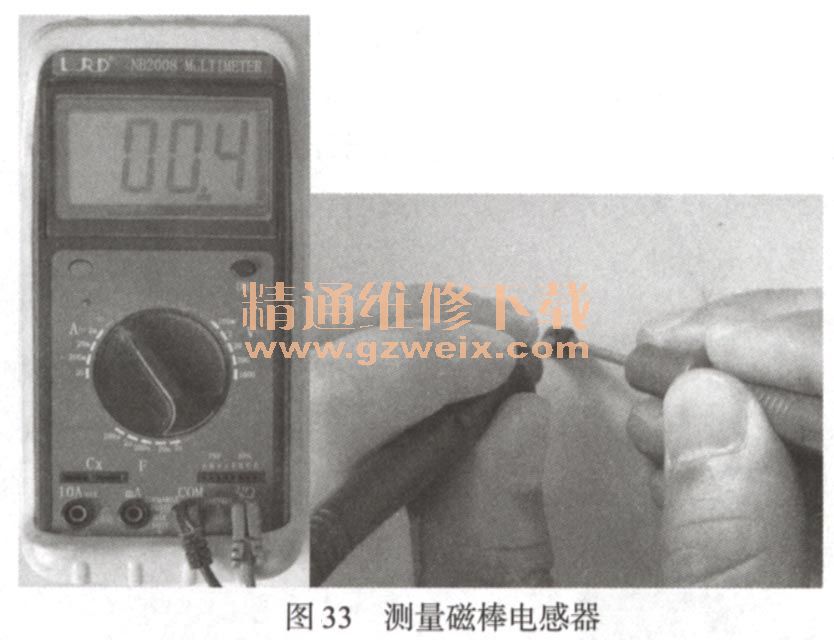

4.将万用表的红、黑色表笔分别搭在待测磁棒电感器两端的引脚上,检测两引脚间的阻值,如图33所示。
由于测得的磁棒电感器的阻值非常接近于00.0,因此可以判断该电感器没有断路故障。
5.然后选择万用表的“200M”档,检测电感器的线圈引线与铁芯之间、线圈与线圈之间的阻值,如图34所示。正常情况下,线圈引线与铁芯之间、线圈引线与线圈引线之间的阻值均为无穷大,即测量时数字万用表的表盘应始终显示为“1. ”。
经检测该磁棒电感器的绝缘性良好,不存在漏电现象。
