2 判断电容器的好坏
电容器通常简称为电容，它是主板供电电路和信号电路中经常采用的一种电子元器件。
2.1掌握电容器的基本知识
电容器是由两片接近的导体，中间用绝缘材料隔开而构成的电子元器件，其具有储存电荷的能力。电容器的基本单位用法拉（F）表示，其他常用的电容器单位还有毫法（mF）、微法（μF）、纳法（nF）以及皮法（pF）。
这些单位之间的换算关系是，1法拉（F ） =10，毫法（mF）=106微法（w F ） =109纳法（nF ）=1012皮法（pF）。
电容器的种类很多，分类方法也有很多种。
（1）电容器按照结构主要分为固定电容器和可变电容器。
（2）电容器按照电解质主要分为有机介质电容器、无机介质电容器、电解电容器以及空气介质电容器等。
（3）电容器按照用途主要分为旁路电容、滤波电容、调谐电容以及藕合电容等。
（4）电容器按照制造材料主要分为瓷介电容、涤纶电容、电解电容以及担电容等。
电容器在电路中通常使用英文大写字母“C”表示，贴片电容通常使用英文大写字母“C”、“MC”或“BC”等表示；排容用英文大写字母“CP”或“CN”表示；电解电容用英文大写字母“C”、“EC”、“CE”或“TC”等表示。

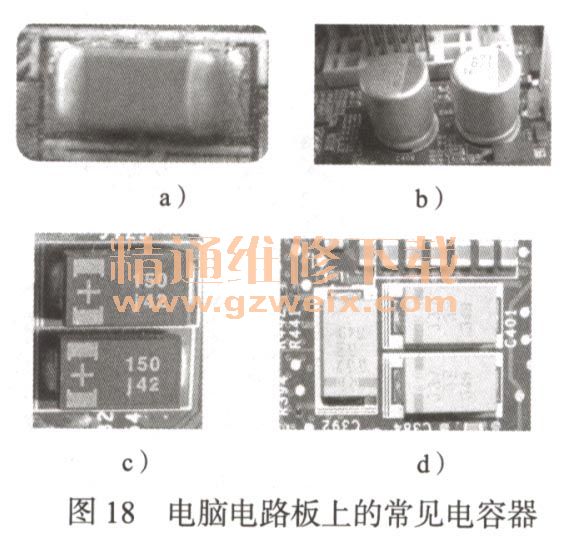

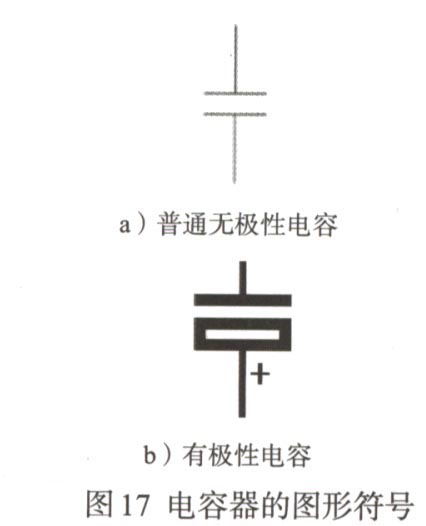

图17所示为电容器的图形符号，图18所示为电脑电路板上的常见电容器。
2.2电容器在电路中的应用
电容器具有隔直流、通交流，通高频、阻低频的特性，被广泛应用于藕合、旁路、滤波以及调谐等电路中。
在电脑电路中应用的电容器，比较具有代表性的有主板供电电路中起到滤波作用的电容器以及各种电路中应用的藕合电容器。图19a所示为电池充电电路部分截图，其中，电容器PC317、PC323以及PC318在电路中起到滤波作用。
图19b所示为应用于SATA总线的藕合电容。
2.3电容器好坏判断方法与检测实例
1．电容器好坏判断方法
在电脑的检修过程中，可以使用数字万用表判别电容器的好坏，其具体方法如下：
1．将数字万用表的量程选择开关扭转至二极管档，然后用数字万用表的红色表笔和黑色表笔分别接被测电容器的两端，然后调换红色表笔和黑色表笔再测试一次，数字万用表显示的数值应从负数迅速跳变为无穷大。
2．如果数字万用表显示的数值达到某一数值后不再变化或跳变的速度很慢，则说明被测电容器漏电。如果数字万用表显示的数值一直为0，则说明被测电容器已经短路。
3．如果想更准确地检测电容器的好坏或检测其电容量，需要将被测电容器从电路板上拆焊后，使用数字万用表的电容档或其他专用工具进行检测。图20所示为电容器检测实物图。当检侧主板上较小的电子元器件或芯片引脚时，需要在万用表的表笔上焊接或用绝缘套装上尖锐的大头针或专用探针，以方便测量。
