详解判断电脑硬件电路元器件的好坏
来源:本站整理  作者:佚名  2015-07-20 16:20:49

   5 判断晶体三极管的好坏
    晶体三极管是电脑电路板上广泛采用的一种电子元器件类型,通常简称为三极管。

    5.1掌握晶体三极管的基本知识
    晶体三极管使用硅或锗材料制成两个能相互影响的PN结,组成一个PNP或NPN结构。中间的N区或P区称为基区,两边的区域称为发射区和集电区,这3个部分各有一条电极引线,分别称为基极(B)、发射极(E)以及集电极(C)。
晶体三极管是具有放大功能的特殊器件,其分类如下:
      (1)晶体三极管按照制造材料可以分为硅三极管和锗三极管。
    (2)晶体三极管按照导电类型可以分为PNP型和NPN型晶体三极管。
    (3)晶体三极管按照工作频率可以分为低频三极管和高频三极管。
    (4)晶体三极管按照外形封装可以分为金属封装三极管、玻璃封装三极管、陶瓷封装三极管以及塑料封装三极管等。
      (5)晶体三极管按照功耗大小可以分为小功率三极管和大功率三极管。

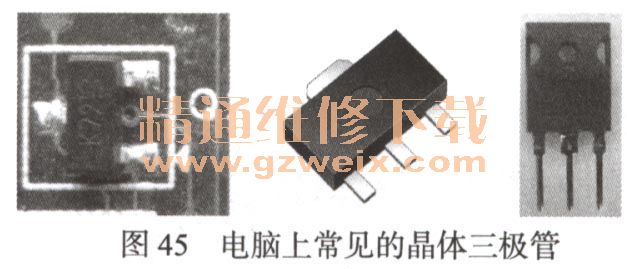

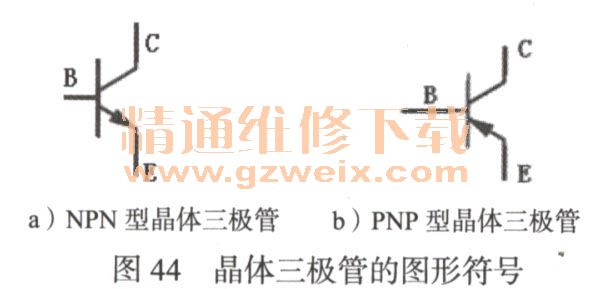

    晶体三极管在电路中常使用字母“Q”表示,而NPN型晶体三极管和PNP型晶体三极管的图形符号是有区别的,图44所示为晶体三极管的图形符号。图45所示为电脑上常见的晶体三极管。


    5.2晶体三极管在电路中的应用

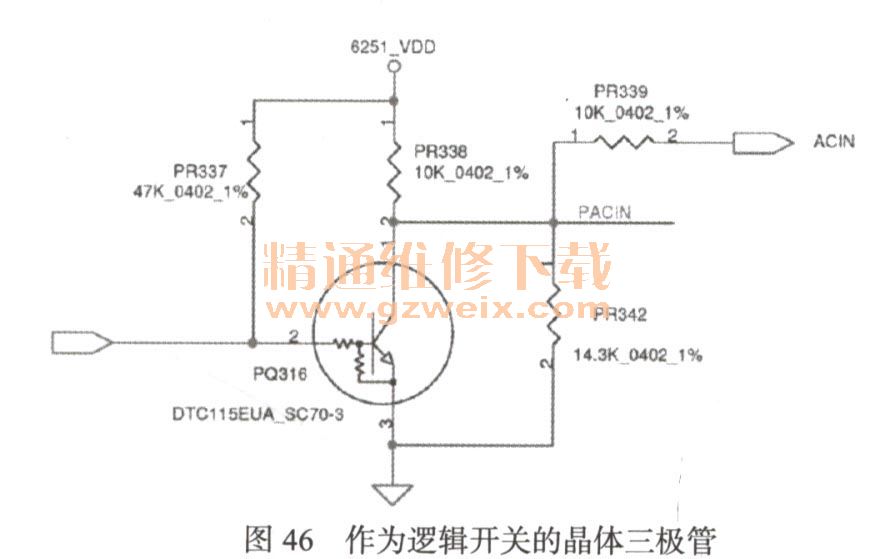

    晶体三极管是能够起到放大、振荡以及开关等作用的半导体电子器件,因此常用在放大、谐振、调制以及开关等电路中。晶体三极管作为逻辑开关是一种十分广泛的应用,电脑上大部分的晶体三极管都是作为逻辑开关的。如图46所示,PQ316为电脑电路中作为逻辑开关的晶体三极管。

    5.3晶体三极管好坏判断方法与检测实例
    1.晶体三极管好坏判断方法
    检测晶体三极管主要采用数字万用表的二极管档,其具体方法如下:
    1.将数字万用表的量程选择开关扭转至二极管档,使用数字万用表的红色表笔接被测晶体三极管的任一引脚,再用黑色表笔分别接其他两个引脚进行检测。
    2.如果数字万用表两次测量出的数值都较小(0.2~0.8),而将两支表笔调换位置后再次进行检测时,数字万用表显示溢出符号1或OL,说明红色表笔所接的引脚是NPN型晶体三极管的基极。
    3.如果数字万用表两次测量的数值一个很大、一个很小,那么说明红色表笔所接的引脚不是被测晶体三极管的基极,需要更换一个引脚重新进行检测。图47所示为晶体三极管检测实物图。

    2.晶体三极管好坏检测实例
    直插式三极管通常被应用在电源供电电路板中,为了准确测量,一般采用开路测量。
    1.首先将待测三极管所在电路板的电源断开,然后对三极管进行观察,看待测三极管有无烧焦、虚焊等明显的物理损坏。如果有,则三极管已经损坏。
    2.如果待测三极管的外观没有明显的物理损坏,用电烙铁将待测三极管从电路板上焊下,然后用一个小刻刀清洁三极管的引脚,去除引脚上的污物,如图48所示,以避免因污物的隔离作用而影响测量的准确性。

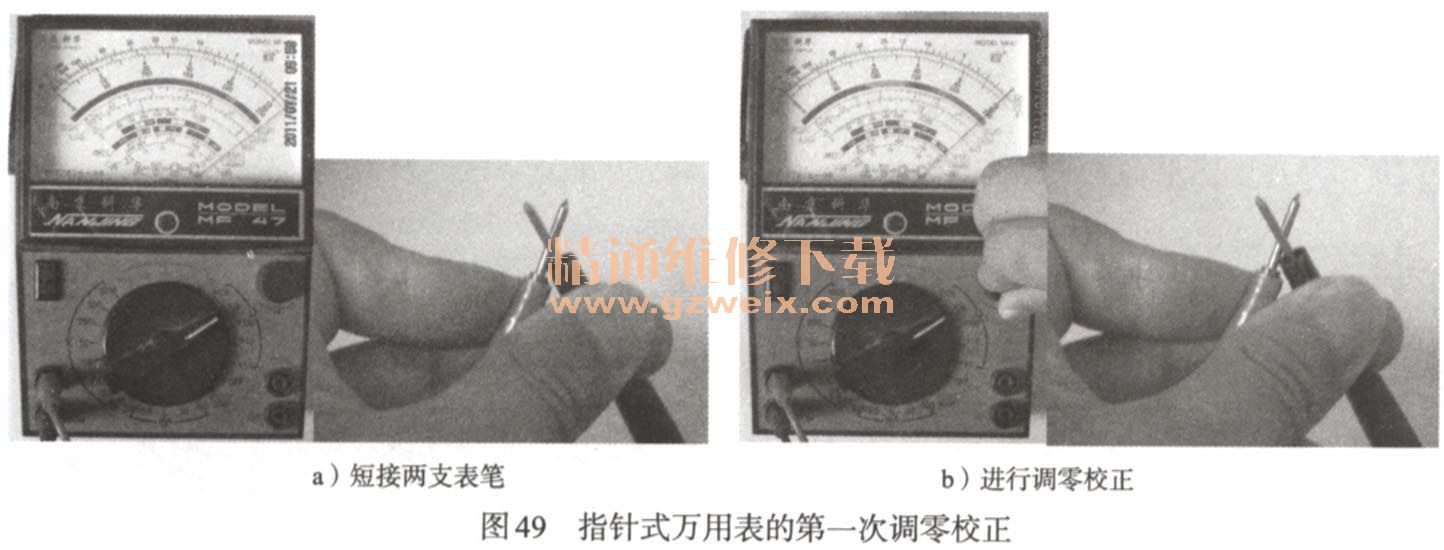

    3.清洁完成之后,将指针式万用表的功能旋粗旋至“R×1k”档,然后短接两支表笔进行调零校正,如图49所示。

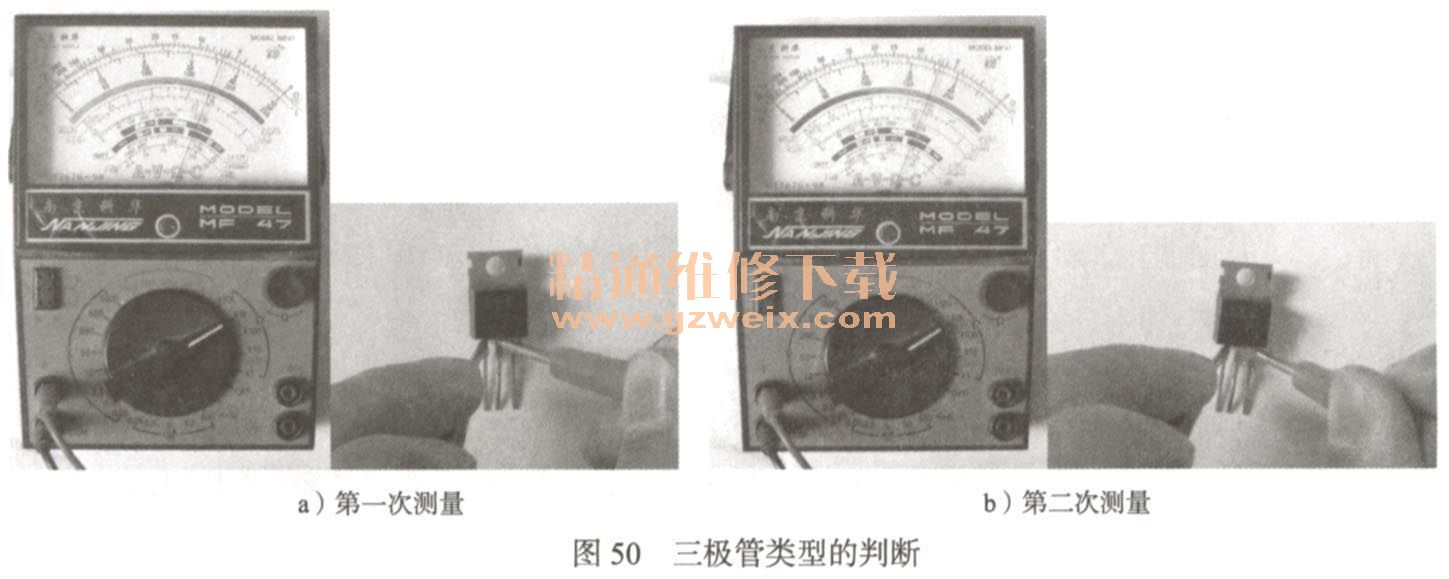

    4.将万用表的黑色表笔接在三极管的某个引脚上不动(为操作方便,一般从引脚的一侧开始),然后用红色表笔分别和另外两个引脚相接,从而测量该引脚与另外两个引脚间的阻值,如图50所示。

    由于两次测量的阻值十分相似,因此可以判断色该三极管为NPN型三极管,且黑色表笔所接的引脚为该三极管的基极。
    5.将指针式万用表的功能旋钮旋至“R×10k”档,然后短接两支表笔进行调零校正,如图51所示。

    6.将万用表的红、黑色表笔分别接在基极外的两个引脚上,并用一个手指同时接触三极管的基极与万用表的黑色表笔,观察指针偏转,如图52所示。

    7.交换红、黑色表笔所接的引脚,用同样的方法再测一次,如图53所示。

    在两次测量中,指针偏转量较大的那次,黑色表笔所接的是三极管的集电极,红色表笔所接的是三极管的发射极。

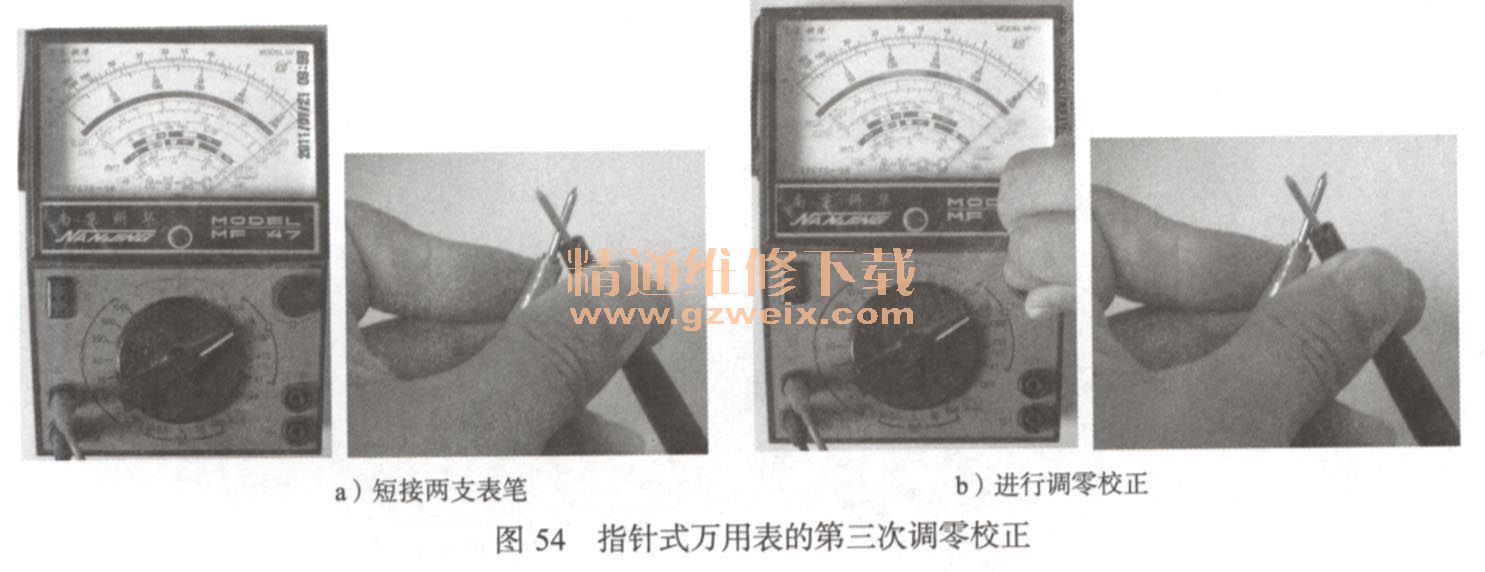

    8.识别出三极管的发射极和集电极后,将指针式万用表的功能旋钮旋至“R×1k”档,然后短接两支表笔进行调零校正,如图54所示。

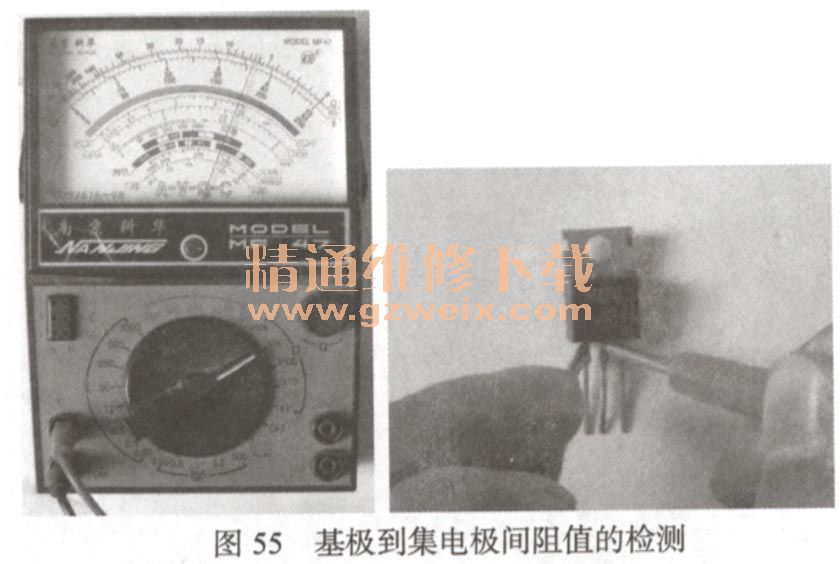

    9.将万用表的黑色表笔接在三极管收基极上,红色表笔接在三极管的集电极引脚上,观察表盘读数,如图55所示。

    10.交换两支表笔,将红色表笔接在三极管的基极引脚上,黑色表笔接在三极管的集电极引脚上,观察表盘读数,如图56所示。

    由于三极管基极到集电极间是一个较小的固定阻值,且集电极到基极间的阻值无穷大,所以三极管的集电结功能正常。
    11.将万用表的黑色表笔接在三极管的基极上,红色表笔接在三极管的发射极引脚上,观察表盘读数,如图57所示。

    12.交换两支表笔,将红色表笔接在三极管的基极引脚上,黑色表笔接在三极管的发射极引脚上,观察表盘读数,如图58所示。

    由于三极管基极到发射极间是一个较小的固定阻值,且发射极到基极间的阻值无穷大,所以三极管的发射结功能正常。

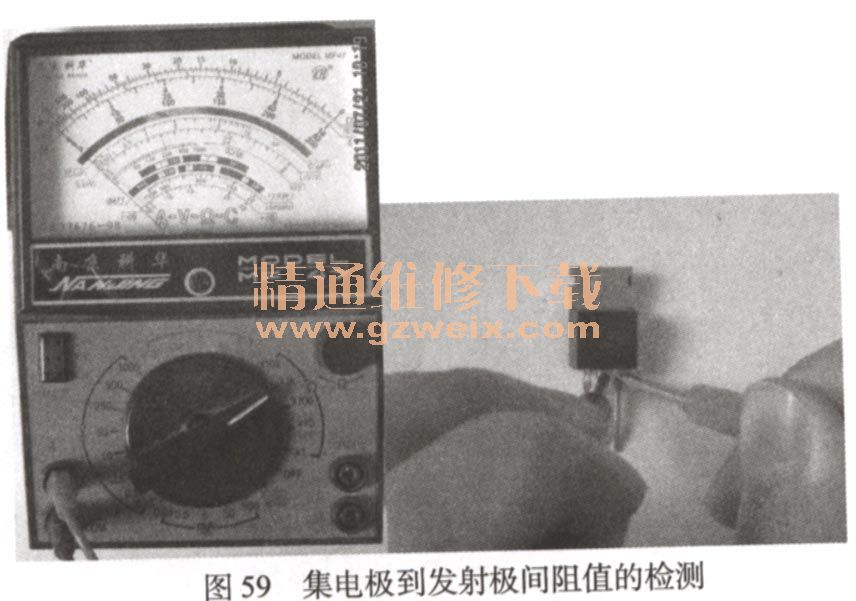

    13.将万用表的黑色表笔接在三极管的集电极上,红色表笔接在三极管的发射极引脚上,观察表盘读数,如图59所示。

    14.交换两支表笔,将红色表笔接在三极管的集电极引脚上,黑色表笔接在三极管的发射极引脚上,观察表盘读数,如图60所示。

    由于三极管集电极到发射极间的阻值为无穷大,且发射极到集电极间的阻值为无穷大,所以三极管集电极到发射极间的绝缘性良好。
    经上述检测得出结论,该三极管的功能正常。
