本文介绍两款停电／来电音乐告知电路，电路结构简单，新颖实用，可安装在电源箱或墙壁电源插座盒内。

    1．双音乐停电／来电告知电路
    电路如图1所示。IC1是光电耦合器，IC2、IC3为PCB软封装的音乐IC，均为高电平触发，触发一次放一次音乐，放完后自停进入守候状态，静态电流＜5mA，故该电路在静态时几乎不耗电。

    C1、R1、VD1～VD4、C2组成电容降压整流滤波电路，在初始通电或停电后又来电时，IC1发光二极管发光，光敏管受光导通，IC2②脚被IC1④脚输出的高电平触发，IC2③脚输出的音乐信号经VT2驱动扬声器BL播放音乐，播放完毕后自停，并作好再次被触发的准备。与此同时，IC1④脚输出的高电平使VT1导通，将IC3触发端②脚钳位于低电平，保证IC3不被误触发。

    交流市电停电时，IC1内LED失电不发光，光敏管截止，④脚被R3下拉为低电平，VT1截止，IC3②脚经R5获高电平触发，并经BL播放另一种音乐，告知停电，播放完毕自停。与此同时，IC2②脚为低电平使其停止工作。

    该停电／来电告知电路巧妙地利用音乐集成电路IC2、IC3触发一次，播放一遍音乐后自停转入静态的特点，省略了定时器，使电路简化。

2.声光停电/来电告知电路

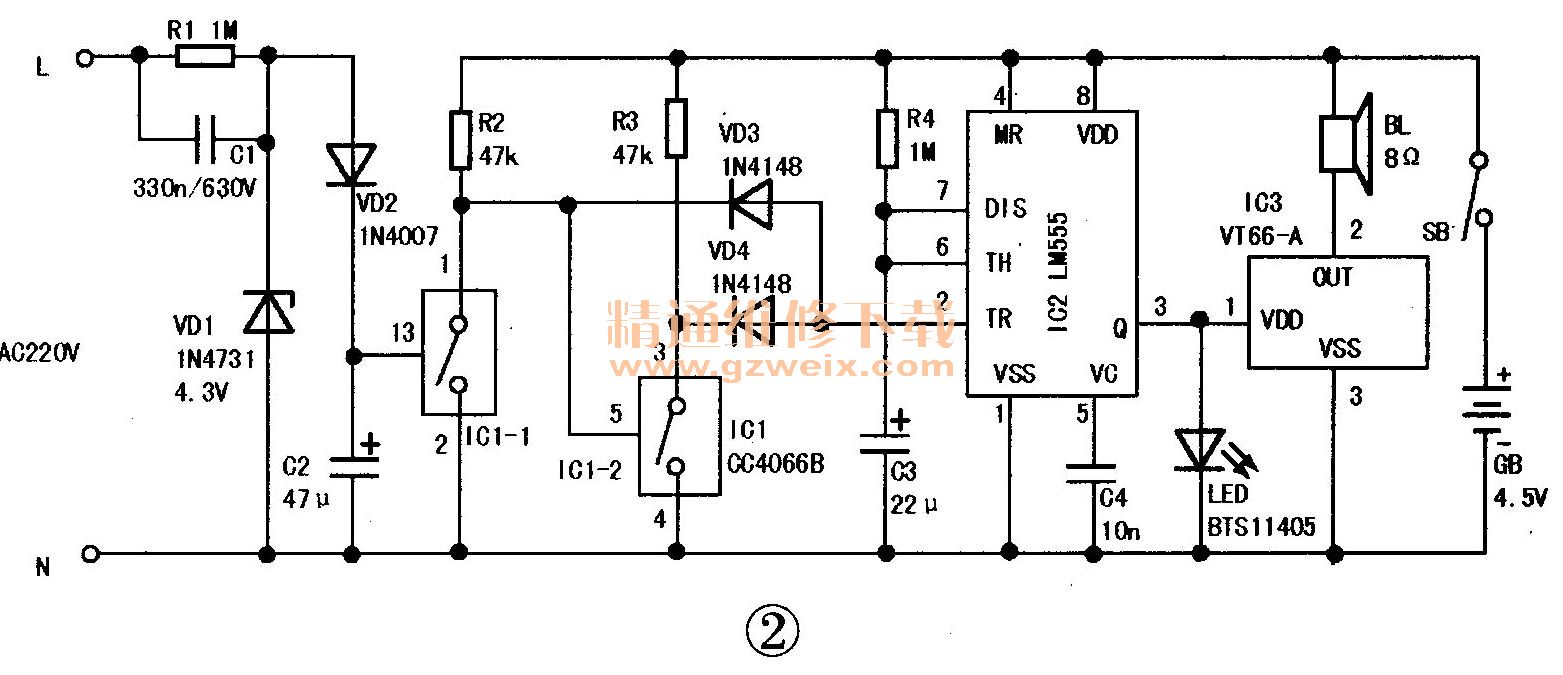

    电路如图2所示。IC1-1、IC1-2是四模拟电子开关CC4066B中的两个开关，控制端加高电平开关导通，加低电平开关关断。IC2为单时基电路LM555，接成单稳态定时工作模式，控制停电或来电时，声光告知时间，一般按t=1.1×R4×C3进行估算，这里t - 24s。在暂态定时时间内，IC2③脚输出高电平，频闪发光管BTS11405产生频闪，音乐三极管VT66-A（IC3）播放音乐，直至定时结束IC2③脚翻转为低电平为止。

IC2应选用双极型（输出电流可达200mA ），不能使用CMOS型，否则要增加晶体管驱动管。由于IC3内含输出驱动管，输出功率不小于300mW，所以可直接驱动小功率（例如0.25W）扬声器BL。

    C1、R1、VD1、VD2、C2组成电容降压稳压电源，在刚通电或停电后又来电时，电子开关IC1-1控制端13脚加有约4V的高电平使其导通，VD3正偏导通，IC2被触发进入暂态定时状态，LED闪烁，BL发出音乐声，告知来电，到定时结束，LED和IC3停止工作，此时由于IC1-2⑤脚为低电平，所以电子开关IC1-2处于关断状态，VD4截止。

    停电时，IC1-1 13脚失电使电子开关关断，IC1-2⑤脚经R2获高电平导通，VD4正偏导通，IC2被触发开始定时，LED、 BL分别进行光、声告知停电，此时VD3反偏截止。
