液晶彩电新型数字功放IC—TAS5706A、STA323W、STA559BW、TAS5711、TAS5707
来源:本站整理  作者:佚名  2013-03-06 06:24:54

一、TAS5706A数字桥接式音频功率放大器

    TAS5706A是用于驱动立体声桥接式扬声器的2x20W高效数字音频功率放大器,内部电路框图及其引脚功能见图1,两个串行数据输入允许处理多达四个离散音频通道及无缝集成至大多数数字音频处理器和MPEG解码器,并且允许接收各种输入数据和时钟频率。具有完全可编程性的数据路径,具有独立通道音量控制,可编程动态范围提供扬声器保护,支持夜间收听模式,设有扬声器均衡器,专用低音炮音频处理电路,多路输出配置:一是组成2通道BTL电路2x20W立体声输出,二是组成4通道SE电路4 x10W输出,三是组成2.1声道2 x 10WSE +1 x20.WBTL输出,四是设有耳机和低音炮PWM输出。VCC供电范围10V-26V, VDD供电3.3V,采用I2C总线控制技术。



二、STA323W音频处理与功放电路



STA323W是ST(ST Microelectronics)新推出的采用DDX技术的单片数字D类放大器。集成了全数字方式的音频信号处理(音量音调控制卜有源电子分频(2.1模式)、PWM调制控制、功率输出等D类放大器所应该具备的全部主要功能,可编程方式支持单声道(40W)、双声道(20WX2),2.1声道(10W X2+20W)三种音频应用模式。需要注意的是,不同的输出模式下扬声器的连接方式有所不同,即不同输出模式下STA323W的外部电路需要一定的改动,如2.1声道模式时主声道需要输出耦合电容。



    STA323W内部电路方框简图及引脚功能见图2,除了2.1声道功放电路外,还集成了ST注册的Automodes音频处理功能模块,用来实,现每通道独立控制的四种可编程的EQ(音频图示均衡器)和高、低音方式的音调控制、等响度控制、音量和EQ的预置、夜间收听模式预置以及AM Noise Reduction(收音调制噪音抑制)等。当处于2.1模式时,双声道信号的混合、重低音信号的产生也由此完成,主声道采用1阶高通滤波器,重低音通道采用2阶低通滤波器,可以采用默认设置,也可以通过可编程方式人工配置。STA323W采用串行数据输入方式,支持大多数常见的I2S数据格式,控制方式为I2C总线控制,常应用于液晶、等离子彩电音频处理和功放电路中。



三、STA559BW音频处理与功放电路

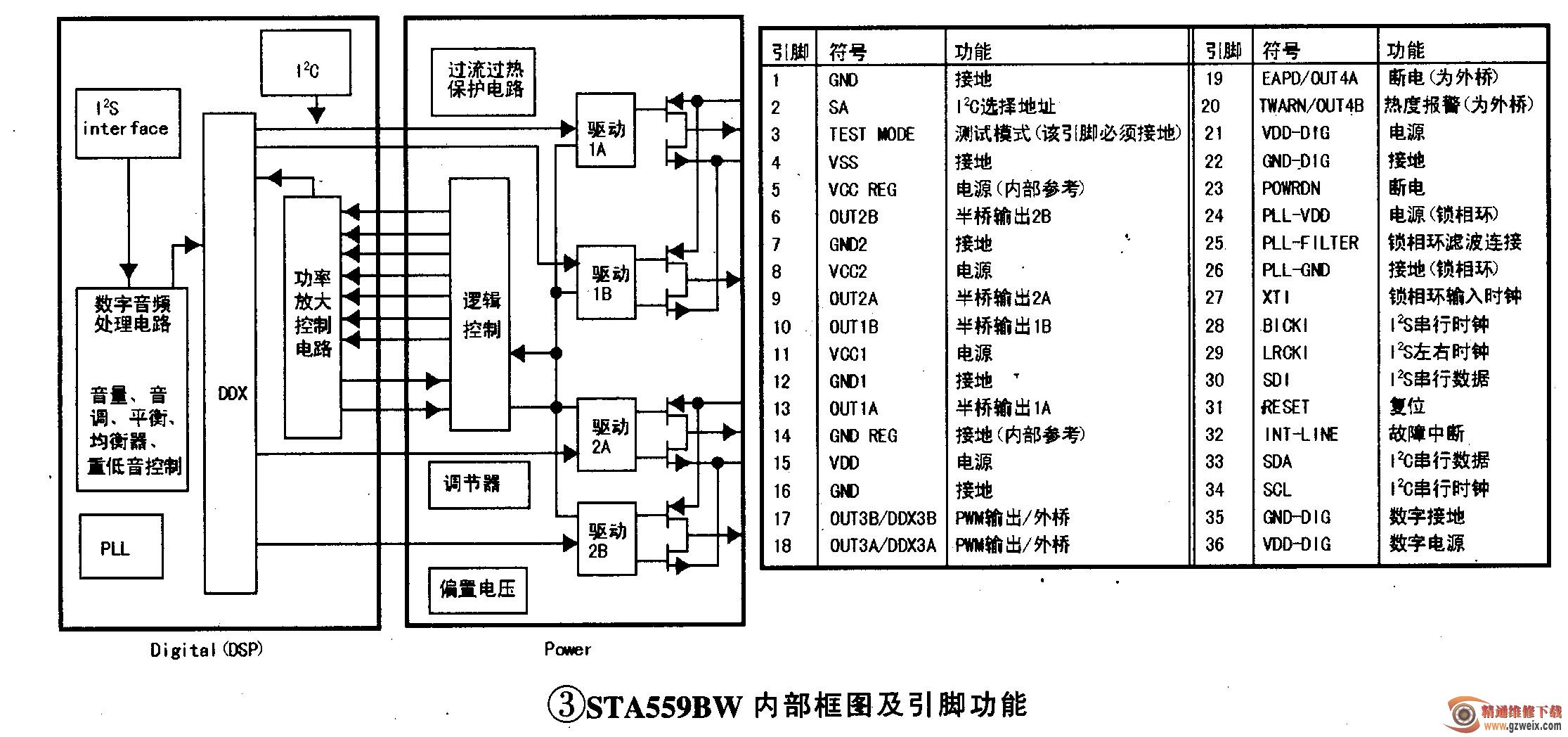

    STA559BW为伴音功放,内部电路框图及引脚功能见图3,集成了数字音频处理、数字放大控制、PWM信号输出的功能,是一款高效率的D类音频输出放大器。采用SSO-36封装,VCC工作电压18V,VDD工作电压4V,应用在海尔LE46T3等液晶彩电中。



[1] [2]  下一页
