教你制作太阳能充电器( 中)
来源:本站整理  作者:佚名  2012-08-27 15:12:23

2.元器件选择

BP 选用开路电压 8 V、短路电流 50~100 mA 的太阳能电池板组件,也可将若干开路电压较低(如 2 V 或 4 V)的太阳能电池板组件串联使用。

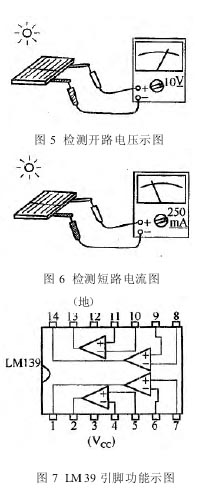

太阳能电池板组件可用万用表进行检测。方法是:将太阳能电池板组件置于阳光直接照射下,万用表正、负表笔分别接触太阳能电池板组件的正、负引线,按如图 5 所示,将万用表置于“直流电压 10 V”档所测得的电压即为太阳能电池板开路电压;按如图 6所示,将万用表置于“直流电流250 mA”档所测得的电流即为太阳能电池板短路电流。



ICl ~IC4 选 用一块 LMl39。LMl39 是一个内含 4 个电压比较器单元的集成电路,具有电源电压范围宽、功耗低、比较灵敏度和比较精度高的特点,能够在单电源或 双 电 源 下 工 作 。LMl39 为 14 个脚双列直插式封装,各引脚功能如图 7 所示。



VD1 选用 1N5817等肖特基二极管。其正向管压降较低,有利于提高充电效率。VD2 选用 3.3 V 稳压二极管。SB 选用微型轻触按钮开关。



3. 制作与调试

太阳能充电器的制作与调试使用可按以下步骤进行。



( 1) 电路板安装焊接

图 8 为太阳能充电器电路板,用单面敷铜板制成,尺寸为 40 mm×55 mm。所有元器件均安装焊接在此电路板上,5 个发光二极管和轻触按钮开关 SB 应保持一定高度,以便从外壳的相应孔洞中露出,其余元器件安装高度应较低,如图 9 所示。



( 2) 结构与外壳

太阳能充电器采用可开合的盒式结构,如图 10所示。盒体内安放电路板,轻触按钮开关SB 和 5 个发光二极管露出在盒体表面。盒体下部为可安放 4 节 AA(5 号)镍氢电池的电池仓。盒盖内安放太阳能电池板组件。对外充电的输出线从盒体侧面引出,并接有手机充电插头,手机充电插头的形状和规格应根据自己所用手机的要求选配。



( 3) 为镍氢电池充电

打开太阳能充电器盒盖,在电池仓内放入 4 节待充电的 AA(5 号)镍氢电池,将充电器盒盖内的太阳能电池板置于阳光下,即开始充电。如需检测充电状况,则可随时按下“电量”按钮 SB,5 个发光二极管即显示出当前电池电量。
