卫星接收机是卫星电视广播接收系统中的关键组成部分，根据接收信号的特点，有模拟卫星接收机(用于接收卫星上发送的模拟信号) 和数字卫星接收机两种。

数字卫星接收机的种类众多，其室内单元被称之为机顶盒，是卫星信号处理的主体部分，它处理来自室外抛物面天线上高频头的信号(第 l 中频信号)，输出的 AV 信号再送到电视监视器中。市场上也有卫星接收和电视显示一体机。数字卫星机顶盒依据其接收形式和应用领域可分为：家用数字卫星接收机顶盒、标准型数字卫星机顶盒、增强型数字卫星机顶盒、具有条件接收功能的机顶盒和广播电视工程型用机顶盒。

数字卫星接收机(Digital Satellite Receiver)，主要由高频调谐器、QPSK 调解器、前向纠错(FEC)器、解复用器、音视频解码器、D／A 转换器等组成。它的功能是接收卫星下行经 QPSK 调制的 MPEG-2 数据流，解码出音、视频信号或数据信号。

1. 家用数字卫星接收机

家用数字卫星接收机是用于个体收看卫星节目的接收机。它必须与接收天线高频头和电视监视器组合成一体构成卫星接收系统，如图 1 所示。根据家庭的条件，经常使用口径较小的卫星天线。天线可以安装在窗外的墙壁上、阳台上或楼顶上。天线的口径经常在0.45～1.5 m 的范围内。天空中电视广播的节目数量很多(国内、国外)，广播卫星在天空上分布的位置也不相同。同步卫星在天空的分布与地面的卫星接收站相对应，卫星信号所能覆盖的地区的国家和人口密度分布是不均匀的，因地理环境的限制，卫星的分布也是不均匀的。我国地域辽阔所能收到卫星数比较多，但卫星信号的强弱差别较大，用户要根据所在的地理位置选择卫星，大部分地区选择的余地也比较大。

卫星接收天线的口径应根据接收卫星的发射功率或根据接收地点卫星发射信号的电场强度进行选择。卫星发射的功率越大，接收点信号的场强越强，则天线的口径可以小一些。如卫星发射功率小，信号强度弱则需要较大口径的天线，如图 2所示。

(1)卫星接收机与接收波段。

数字卫星接收机的工作频段应与卫星发射的信号频段一致，才能正常的收看卫星播出的节目。目前卫星发射电视广播的频段主要有两个：即 C 波段(是指卫星下行频率为 3～4 GHz 频率范围的广播频段）和 Ku 波段(12～13 GHz)。还有一个正准备使用的频段是 27 GHz。因而在选择卫星接收机和高频头时要注意是否能适应这个频段的接收参数。

( 2) 典型的家用数字卫星接收机

目前国内家用卫星接收机的品牌很多，例如同洲、九洲、神州、长虹、康佳等公司都生产各型数字卫星接收机(机顶盒)。

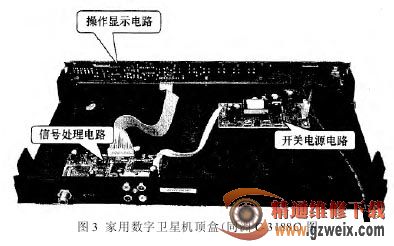

图 3 是一典型家用免费数字卫星机顶盒的结构，它是一种功能单一的数字卫星接收机顶盒，只能收看免费的卫视节目，因而其结构也十分简单。
