康佳 ES 系列液晶彩电，信号源切换、图像伴音信号处理、CPU 控制等功能采用 MSTAR 公司的单芯片方案 MST9U19A/B-LF，TV 中 频 信 号 处 理 电 路 采 用TDA9885T，伴音功放电路采用 TDA8944、TDA8946J 或TFA9843BJ，部分机型低压差分信号转换去掉信号芯片采用 CMl67A—KQ 或 MST7381B。

适用机型：康佳 LCl9ES26、LCl9ES68Q、LC22ES20、LC22ES61、LC22ES61B、LC22ES61GV、LC22ES66、LC22ES68Q、LC22ES69、LC22ES20GD、LC26ES20、LC26ES26、LC26ES30、LC26ES30B、LC26ES30GV、LC26ES60B、LC32ES30GD、LC32ES30GV、LC32ES62、LC32ES66、LC37ES30GD、LC37ES30GV、LC42ES30GD、LC42ES30GV、PD32ES33、PD32ES63、PD37ES63、PD42ESl2 等液晶彩电。

1. I2C总线调整方法

( 1) 进入退出维修模式

使用 KK-Y315 遥控器进行调整，在开机状态下，先按一下遥控器的“菜单”键，然后在 3 s 内连续按 5 次“回看”键，即可进入维修模式，屏幕上显示调试菜单首页。菜单调试前应复制相应软件，并确认电源调试合格。

调整完毕，按“静音”键即可退出维修模式，并自动记忆存储数据。

( 2) 项目选择与调整

进入维修模式后，屏幕上显示调整菜单，按遥控器上的“频道 +/-”键选择子菜单和调整项目，按“音量+/-”键调整所选项目数据。

本机调试状态，包括：TV/AVl/AV2/S-Video、YPbPr、PC(VGA)、DVI 等状态。在确定调试状态后，按“频道+/-”键选择调试项目，按“音量 +”键进入下一级菜单，按“菜单”键返回。

白平衡调整时，先选择标准色温(Normal)和标准图像模式，再分别选择 TV／AVl／AV2／S．Video、YPbPr、PC(VGA)、DVI 等状态调试。

2. 调整项目与数据

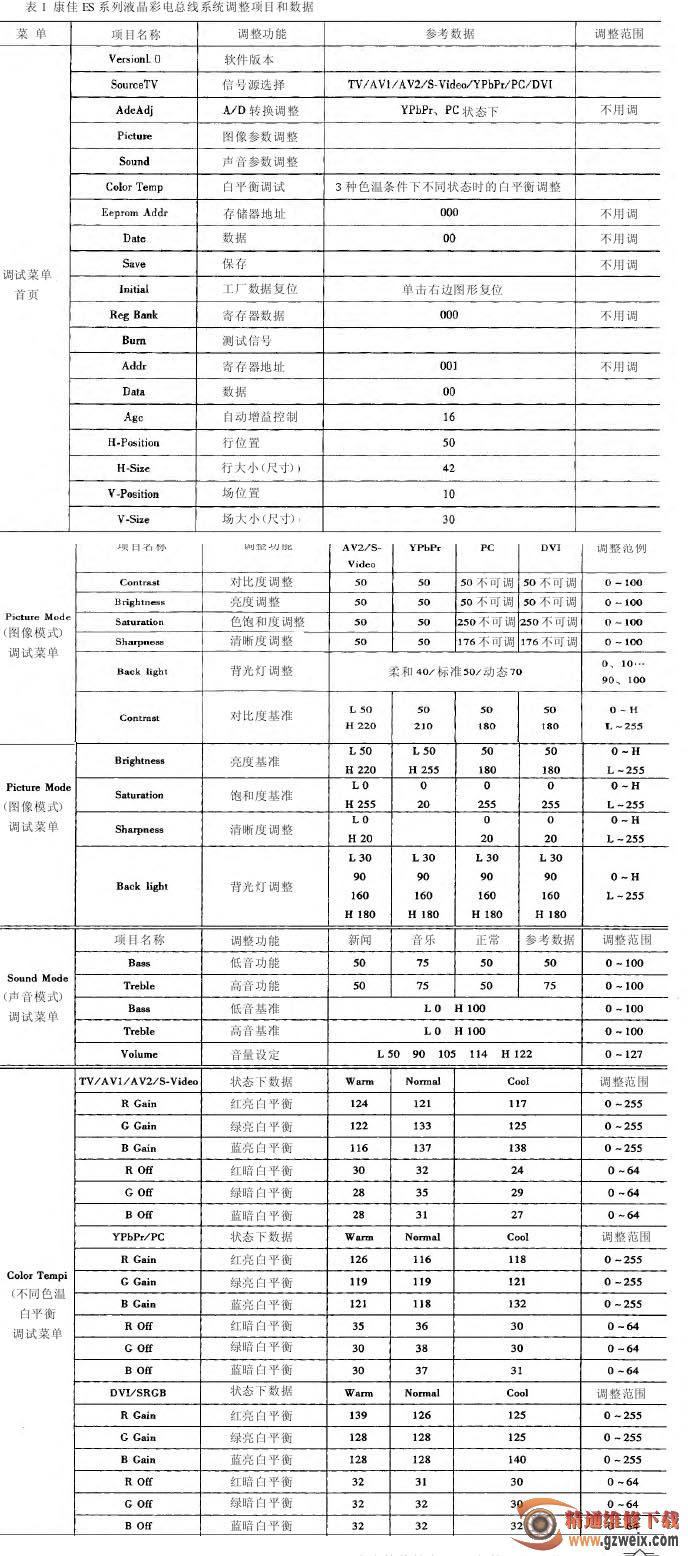

康佳 ES 系列液晶彩电 I2C 总线系统调整项目和数据见表 1 所示。
