2．元器件选择

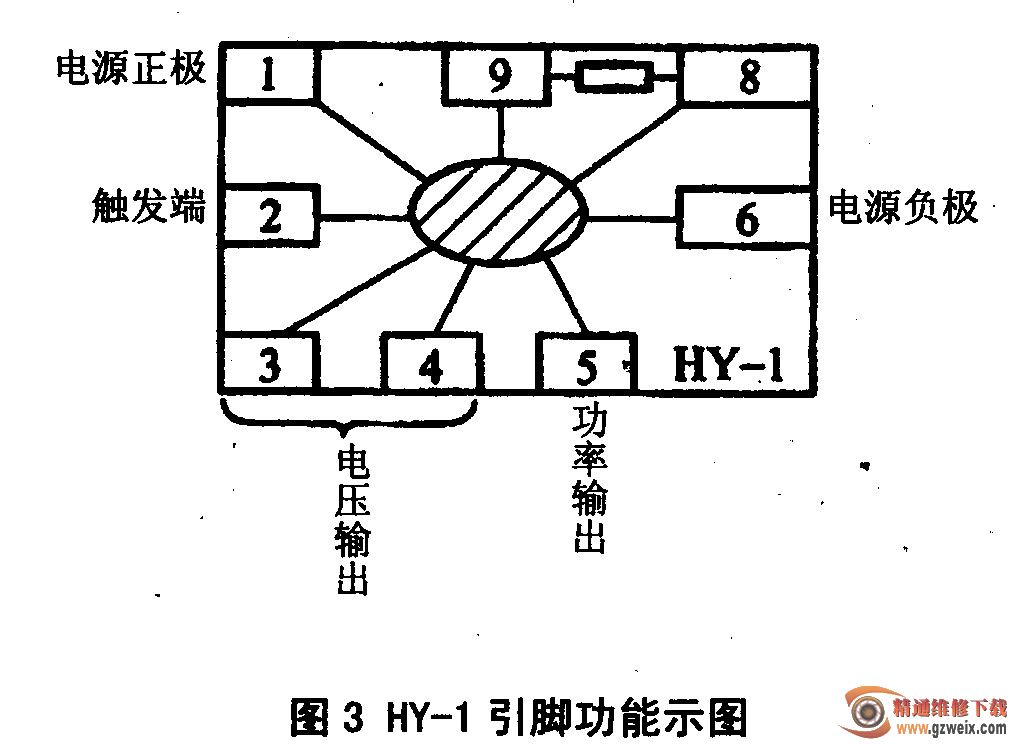

    IC选用HY-1型音乐集成电路，电路内存储有一首乐曲。该集成电路是小印板软封装。其引脚功能如图3所示。HY-1型音乐集成电路的最大特点是本身电路中含有功率放大器，可以直接驱动扬声器，也无需其他外围元件，接上电源即可工作，使用制作非常方便。

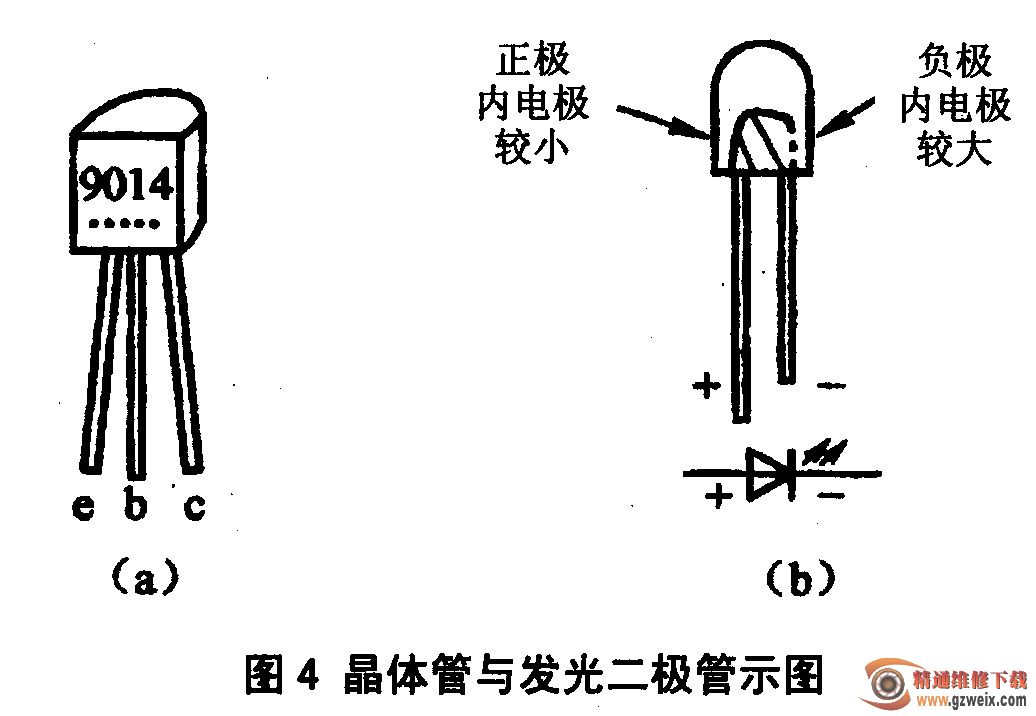

    晶体管VT1,VT2,VT3,VT4选用9014，如图4所示。也可采用其他型号的NPN型小功率管，要求各管放大倍数基本相同，并合理配对，使β1·β2=β3· β4,以保证电路起振。VD1、VD2选用直径为5 mm的圆形发光二极管，颜色可根据自己的喜好选择。发光二极管管体一般呈透明状，可看到里面的内电极，正极内电极较小，负极内电极较大，使用时注意识别，如图4所示。

    电源使用两节5号电池，电池盒可用市售成品，也可自制。电源开关S使用一个2. 5 mm的双心耳机插座，如图5所示。双心耳机插座共有3个接线端，最下面一个接线端悬空不用，上面两个接线端之间形成开关。当将一金属杆插入双心耳机插座中时，上面两个接线端之间接通。

    3．制作与调试

    (1)改造玩具

音乐闪光外星人的外壳是用市售的外星人玩具改造而成的。外星人玩具的面部为塑料制成，其余部位用长毛绒布制成，内填有睛纶棉等填充物。改造时，将外星人玩具背后底部的缝线拆开，掏出填充物，并在拆开处缝上一条短拉链，如图6所示。
