OP放大器组成的RIAA均衡放大器
来源:本站整理  作者:佚名  2010-05-07 17:17:59



OP放大器的最大特点,是可根据周围安装的元件自由演出电路的特性。因此,可利用电阻、电容,控制电路的频率特性。有代表性的是有源滤波器。滤波器的名字虽然不同,但存在可发挥相同作用的功能电路。

  唱片也是数字磁盘即CD时代的产物,下面我们从以前的模拟磁盘的信号处理进行复习。用于确保信号处理的S/N(SignalNoise Ratio)的技术至今也很有价值。

  录音模拟唱片时,如图1所示的S/N、动态范围,强调高频域频率。此时的强调特性由RIAA(Recording Industry Associ-at1on of America)规格决定,唱片再生时由于强调的信号已复原,所以可通过均衡电路使其平坦化。

  图1 模拟记录的RIAA的特性

  RIAA均衡器的再生特性由图2所示的频率特性规定。低域的时间常数T1为31μs,中高频的时间常数T1、T2为318μs及75μs(f=500Hz及2.12kHz)。对于T4没有特别的规定,如果附加数μs的时间常数,在高频波会稳定动作,所以插人的例子较多。

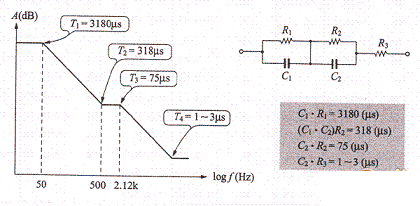

  图2 RIAA均衡器的特性和基本电路

  为了均衡电路网,均衡电路常将两个RC并联电路串联连接。在音频放大器上,将此均衡电路放人由OP放大器组成的高增益放大器的反馈电路中,就可控制频率特性(电路网的合成阻抗随频率而变化)。

  电路常数的值,本来只要时间常数是规定值即可任意决定的,但一般情况是从容易买到的电容的角度来决定。例如以图2为例,C1和C2的关系为

  受到C1=3.24C2的限制。

  如果C1≡0.O1μF,则R1=T1/C1=318kΩ,C2=C1/3.24=3086pF,R2=T3/C2=24.3kΩ,选择R1=330kΩ、C2=3000pF、R2=24kΩ。还有,均衡电路的偏差在±0.5dB之内比较理想,即使没有很严密地符合也没有关系。

  对于无规定的T4,需要消除负反馈放大器的不稳定性。这里,由于从经验值上T4=3μS,所以

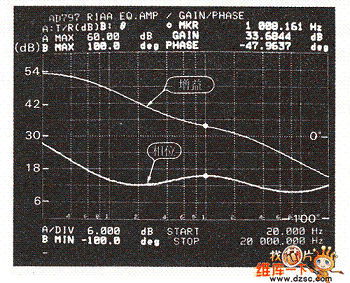

 为研究此均衡电路的特性,RC电路的输出端为680Ω(r=1kHz处的增益约为34dB)作终端时的增益一相位特性如图3所示。低频时电路网的电感很高,所以可得到大的衰减(放人反馈电路时增益大)。f=1kHz处变为约-34dB。因是RC并联电路,故相位属超前相位(纵轴中央为0°,20deg/div.)。
