均值包络检波器

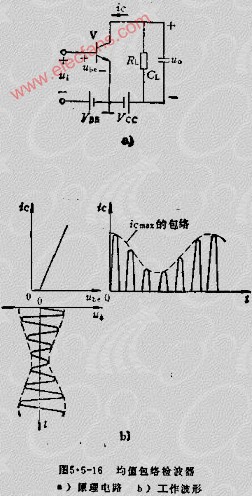

图5.5-16A为采用晶体三极管V和RLCL低通滤波器组成的均值包络检滤电路。由图5.5-16B可以看出:放大器V选用乙类工作状态。当放大器加入高频调幅波U1时,集电极电流便呈余弦脉冲序列波形,集电极脉冲电流的最大值ICMAX将随U1包络的变化规律而变化,集电极电流中的平均电流ICAV自然也按同样规律变化。在负载电阻RL上取出此信号即为与原调包络变化规律相一致的输出电压UO。由于UO是从集电极电流脉冲平均值获得的,而UO的变化规律又依从于U1的包络变化,故称之为值包络检波器。
