复用器重构降低FPGA成本
来源:本站整理  作者:佚名  2010-06-07 16:30:23



摘 要: 本文介绍了一种新的复用器重构算法,能够降低FPGA实际设计20%的成本。该算法通过减少复用器所需查找表(LUT)的数量来实现。算法以效率更高的4:1复用器替代2:1复用器树。算法性能的关键在于寻找总线上出现的复用器数量。新的优化方法占用一定的逻辑,这些逻辑由总线进行分担,从而减少了总线上每个比特位所需的逻辑。 (本站编者:该算法已经集成在QuartusII4.2软件中,使用QuartusIi进行综合HDL语言时会自动调用该算法进行综合,本文介绍该算法的详情,本文适合希望深入了解算法的用户阅读)


关键词: FPGA;复用器;重构;重新编码;总线;逻辑优化;综合

1. 引言


--- 复用器是数据通道常用的构建模块,被广泛应用在处理器[1]、处理器总线、网络交换,甚至是资源共享的DSP设计中。据估计,复用器一般要占用一个FPGA设计[2] 25%以上的面积。因此,优化FPGA设计的关键在于怎样优化复用器。


--- 本文介绍了一种新的复用器重构算法,该算法减小了复用器在基于4输入查找表(4-LUT)FPGA体系结构中所占用的面积。基准测试结果表明复用器平均减少了17%,在一些设计中,4-LUT整体减少20%。

--- 2.1节阐述了复用器是如何由行为级VHDL[4]或Verilog[5]代码产生的,2.2和2.3节阐述复用器树和复用器总线在设计中是怎样生成的。2.4节说明这些结构怎样由4-LUT实现,阐述如何采用两个4-LUT有效实现一个4:1二进制复用器。

--- 第3节介绍了一种叫做压缩的新技术,该技术附加一些控制逻辑,将多个2:1复用器重新组合为有效的4:1复用器,从而减少了为总线上每一个比特位实现复用器所需要的4-LUT数量,所附加的控制逻辑代价由整个总线来分担。优化复用器总线是复用器重构算法的核心。

--- 4.1节阐述复用器重构算法如何构建设计中的复用器树总线。4.2节的重构方法用于执行4.3节中定义的均衡算法。均衡增加了由压缩生成的有效4:1复用器的数量。

--- 第5节总结了在Altera Quartus II集成综合中运行的整个算法。第6节列出了来自120个Altera真实用户设计实例的基准测试结果,测试表明面积减少超过20%,平均节省了4.2%。

2. 背景知识


--- 2.1 复用器在设计中是怎样实现的

--- 行为级HDL设计中的任何条件代码通常会综合为复用器。本节阐述两个最常用的复用器生成代码实例。
--- 图1是VHDL的case声明及其2:1复用器树的实现。采用Verilog case声明的“parallel case”指令[5]可产生相似的结果。

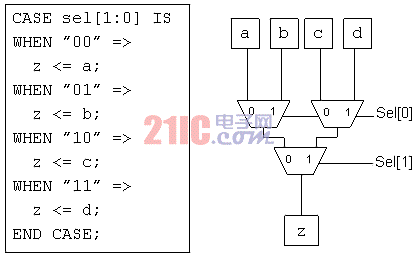

图1


--- 注意,并不是所有的case声明都能将可能的事件描述清楚,需要依靠“default”或者“others”条件来进一步说明。在这些情况下,可以继续将case声明表征为2:1复用器树,但是这种树结构可能达不到平衡。

--- 图2显示了“if-then-else”声明是怎样产生一个2:1复用器链的。Verilog的“?:”和非平行cases可同样产生相似的结构。注意,复用器链确保如果第一个if条件为“真”,将选择“a”数据输入,而复用器其他部分将被忽略。

--- 本文阐述的复用器重构算法应用于2:1复用器。综合工具由行为级代码开始通常会生成较大的复用器。较大的复用器总是被分解为2:1复用器树,如何实现这种分解已经超出本文讨论范围。

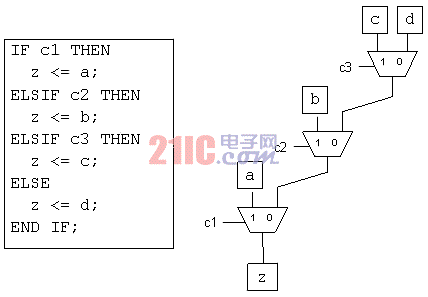

图2 if-then-else声明生成的逻辑

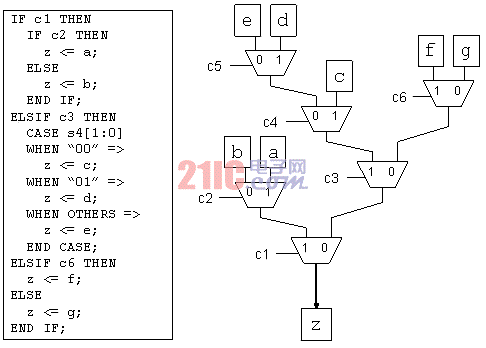

图3 HDL生成的复用器材

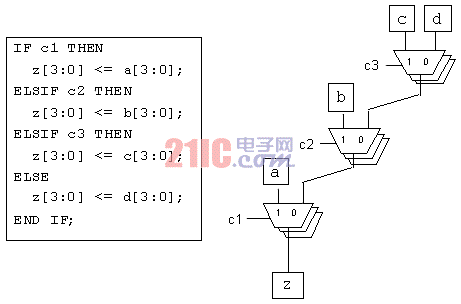

图4 生成复用器总线

[1] [2] [3]  下一页
