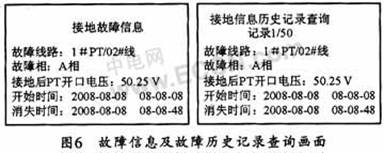

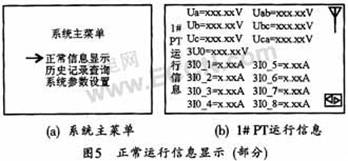

图5(b)中，1#PT代表1#母线，具体显示的母线条数可由现场运行条件设定，右上角为通讯正常标志，右下角为翻页标志。其故障信息及历史记录查询画面如图6所示。



接地故障信息通常包括发生故障的母线号、线路号、故障相、故障后3U0值、接地故障发生时间及消失时间。

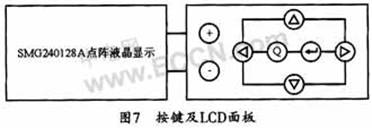

本设计需由按键来实现系统参数的修改和存储，其按键面板如图7所示。



图7中一共设置了8个按键，包括上下左右四个方向键，回车键、退出键、累加键和递减键。其中方向键用于银的子菜单及显示画面，在设置系统参数时可选中不同的设置位，累加键和递减键用于修改参数值，通过加减一来实现；回车键用于进入下一级子菜单及保存修改数据，退出键用于返回上级菜单。按键及LED的功能由带I2C接口的ZLG7290芯片通过读写内置寄存器来实现。

4  结束语

通过调试和实验，本设计的人机接口模块能够很好地完成小电流接地装置的人机交互功能。该模块在硬件上采用了高性能集成电路驱动芯片，使得电路的结构紧凑，抗干扰性强。而在软件上的功能也比较完善，灵活性强，便于扩展和升级。基于以上的特点，该人机接口模块具备较好的实用和推广价值，可为嵌入式系统装置中人机接口模块的设计提供一定的参考。
