（2）前端信源解码电路
前端信源解码电路由JP1 JP2、U27（H13202）组成。电路原理图如图4所示。该部分电路的作用是接收来自有线网的高频信号（通常在48.5MHz～860MHz之间），通过QAM解调器完成信道解码。从载波中分离出包含音、视频和其他数据信息的数字流（TS）信号送往U4。
JP1、JP2、U27组成的电路的作用是在CPU输出的IIC总线控制下，对有线电缆传输过来的有线信号进行降频、解调、解码等处理，最后输出CPU可以识别的数字TS流信号。
JP1的①、⑩脚为5V供电输入，主要用于高频电路部分使用，要求的精度比较高，一般认为4.75V～5.25V是允许的范围，超出此范围，则属于非正常供电，此时的TL／NER工作是不正常的。
CPU对TUNEK的控制，以及TUNEK对CPU的状态反馈，均是通过IIC（SCL，SDA）总线实现，而CPU解码图像声音所需要的数据，则是通过TS（TSIN_DATA0-7）流总线，所以，如果TS流有异常，并不会影响搜台过程中对信号质量和强度的检测。而如果IIC总线有异常，则是不可能检测到信号质量和强度的。更不可能解码出正确的TS流。
（3）程序存储器（FLASH）电路
程序存储器（FLASH）电路由集成块U4中的部分电路和U15组成。程序存储器（FLASH）的主要功能是存储系统启动所需要的软件代码，能够在掉电之后，完好保存存储在其内的所有代码。所以，要求其能够在CPU复位之前就先行复位完成。等待CPU对其进行读取操作。
机顶盒的升级过程。实际上也就是对FLASH内的程序代码进行更新的过程。正是因为如此，所以才要求升级过程中不能断掉电源，以避免代码更新过程出现异常，造成不能正常使用。

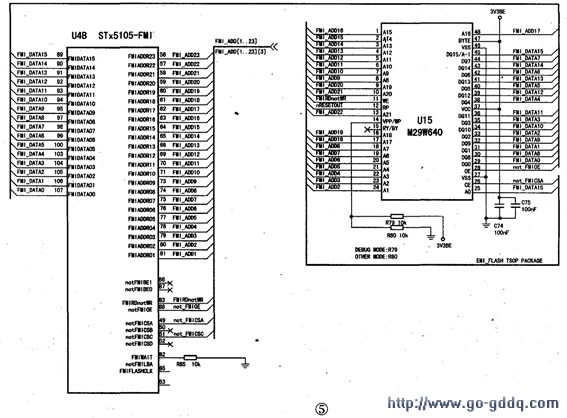

由于数字电视机顶盒的开机程序存储在程序存储器中。所以程序存储器一旦出故障，机顶盒通常无法启动进入工作状态。程序存储器MCU（FLASH）电路原理图如图5所示。
