7）稳压电源电路

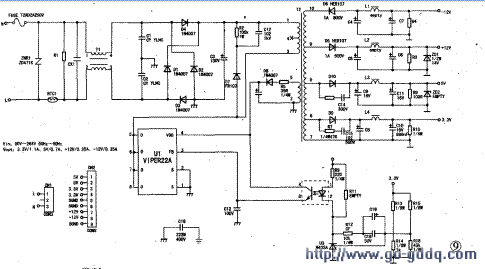

本机稳压电源工作状态不受MCU控制，只要电源开关接通，电源即可进人工作状态，只是在机顶盒工作在待机状态时。电源在轻负载下工作，输出电流很小。电源的电路原理图如图9所示。
8）面板显示和本机键控电路

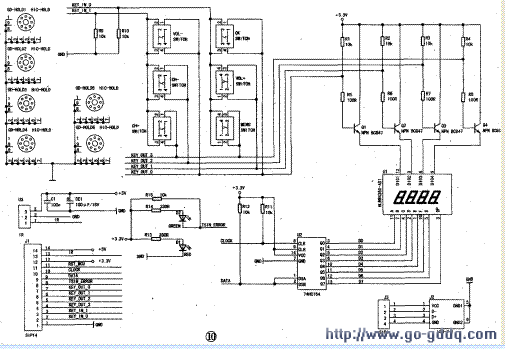

面板显示和本机键控电路如图10所示。它主要由集成块U12、液晶显示屏U1和本机按键组成。U2为液晶显示屏U1的驱动信号形成电路，它在U4输出的数据信号（DATA）和时钟信号（CLOCK）的控制下，形成8位字符显示信号送往U1，在U1上同步显示出机顶盒的工作状态。
