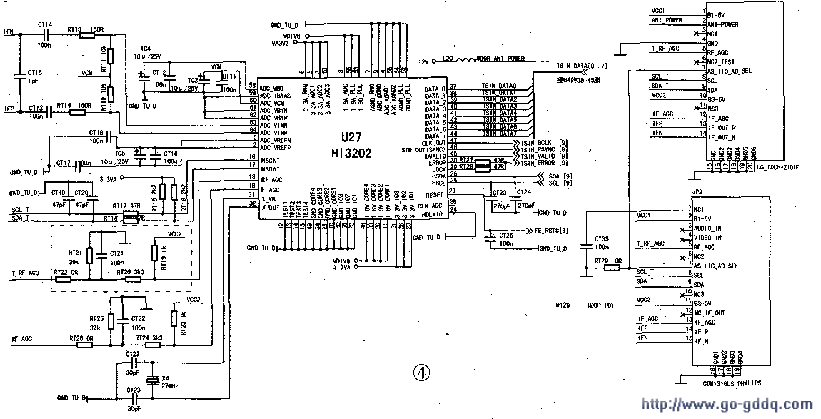

海尔数字电视机顶盒HDVB-3000CS主要由开关电源、信号处理和前控制显示面板等电路组成。整机信号组成框图如图2所示。该机顶盒主要由稳压电源、前端信号解码电路、面板显示电路、动态存储器、程序存储器（FLASH）、MCU／解码／数模变换、存储器、CA卡识别、音频放大等电路组成。

    （1）CA卡检测识别电路

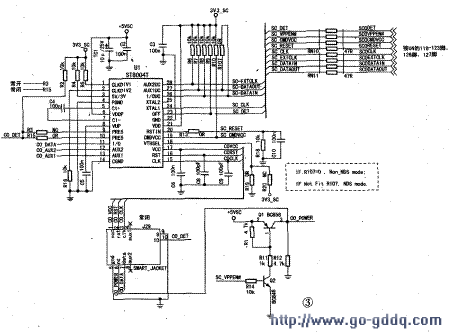

     CA卡检测识别电路的原理图如图3所示。该电路主要由U1（ST8004T）组成。U1是一块智能卡接口芯片，负责对CA卡通讯部分的供电、数字信号等进行转化和驱动。

　　U1的PRES⑩脚和PRES⑨脚是该芯片的中断输入脚，⑩脚检测信号上升沿，或⑨脚检测信号下降沿，都认为是有卡插入。CA卡插入插槽后，U1内部电路对芯片⑨、⑩脚检测到的信号进行处理，将处理结果从23脚输出，23脚由高电平变为低电平。23脚输出的信号直接送往集成块U4 127脚，由u4内部主控CPU进行处理，处理后启动信号解扰电路和信号解码电路进入工作状态。

　　除去特殊细节上的时序之外，可以认为CPU对CA卡的复位，CLK，DATA信号是穿过U4芯片的。

　　CA卡座分为常开和常闭两种。目前设计所采用的CA卡是常闭的，对应电路板上的0R电阻是R15，连接到U1的⑩脚，而⑨脚所连接的OR,电阻R3没有接。此两只电阻的错接。是造成CA卡插卡不识别的主要原因。

　　由于目前数字电视机顶盒所接收的电视信号中加有加扰信号，而能否对节目进行解扰，保证电视机正常收看又取决于CA卡。所以，电视机出现不能对CA卡是否插入进行正常判定时，一定要注意对u4组成的CA卡检测识别电路进行检查。
