（4）动态存储器及相关数据处理电路
动态存储器及相关数据处理电路由集成块U4中的部分电路和U17组成。电路原理如图6所示。
动态存储器的的主要功能是系统运行过程中的节目数据等进行暂时存储，工作的基准是两个差分的CLK时钟信号，工作频率为133MHz，时钟峰值约为700mV左右，示波器差分测量峰峰值为约3.3V。幅度过低，会造成系统运行不稳定，引起死机、马赛克、响应慢等问题。
图6中LMI_REF信号是DDR的工作数据参考电压，设计电压为1.25V。此电压纹波过大，会引起系统运行不稳定。
（5）控制系统电路控
制系统电路 由集成块U4中的部分电路和U19、U20组成，电路原理图如图7所示。该部分电路的作用是形成整机所需要的控制信号，并对节目状态进行存储记忆。
控制系统电路中的复位电路由U20组成。复位部分是整个系统启动的先决条件。U20的②脚为复位电压输出脚。电源开关接通200ms～300ms后，U20的②脚nRST5105由低电平变为高电平，将复位电压送往U4 130脚，对U4内部MCU电路进行复位。
另外，调试口的nJRST信号设定成低电平，使Q17三极管导逋。迫使nRST5105信号为低电平，也可引起系统复位。
U19为EEPROM芯片。是一个IIC总线器件，受CPU控制，存储系统掉电后需要保存的节目状态（如频道信息、系统设置等少量的数据）信息。
晶振X3与U4内部相关电路组成系统时钟振荡电路，产生控制系统和解码电路所需要的时钟信号，时钟振荡频率为27MHz。
本机键控电路接在U4的⑩、11、⑥、115、116、117脚上。面板显示控制信号从U4的110、111脚输出，然后通过接插件送往显不面板。
在各集成块供电电压正常情况下，控制系统电路要启动进入工作状态，首先是系统时钟振荡电路、复位电路、程序存储器（FLASH）必须工作正常。所以，检修机顶盒电源电压正常而不工作故障时，应当首先检查系统时钟振荡电路、复位电路、程序存储器等电路。
（6）解码和音、视频输出电路

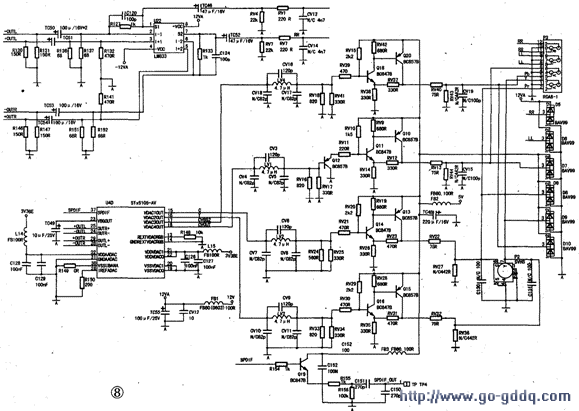

解码和音、视频输出电路由集成块U4中的部分电路和U22组成。电路原理图如图8所示。
这一部分电路的作用是完成音、视频信号的解压缩。经视频编码器和音频D／A变换，还原出模拟音、视频信号，在普通模拟彩色电视机上显示高质量图像。并提供多声道立体声节目。
TS数字流信号经U4内部解码电路、D／A变换电路处理后，还原成模拟音、视频信号分别从U4 15～18、24、25、28、29脚输出。其中，15～18脚输出的视频信号由分离元件组成的电路放大后，送往各自的视频输出接口；24、25、28、29脚输出的音频信号送往U22放大后，送往音频输出接口。
