2.1 系统远程监控原理

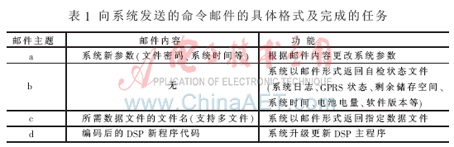

　如表1所示，系统接收远程命令是基于对命令邮件的读取。命令邮件由两部分构成：主题命令和邮件内容。主题命令(即邮件的主题)为单个小写英文字母,不同的字母代表着系统将要完成的功能；邮件内容则包括了系统的新参数、需反馈的数据文件名、新的DSP程序等具体数据信息。

　系统发送的邮件包括数据文件和报告文件，都以电子邮件附件的形式传送。数据文件反映系统采集的物理数据或自身的状态信息；报告文件则是对每次远程监控命令的回执，表明本次操作是否成功。
2.2 远程监控中邮件的读取和发送

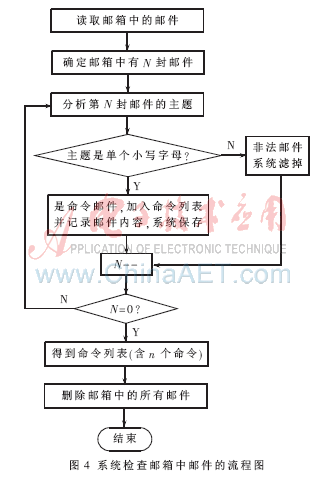

　系统远程监控时检查邮箱中邮件的流程如图4所示。所发送邮件的主题subject即代表了系统需要完成的任务，例如“修改系统参数”、“发送自检报告”、“索取指定文件”和“更新DSP程序”的邮件主题分别是单个小写字母a、b、c、d，而其余类型主题的邮件都被系统识别为无效邮件而滤掉。因此，系统在读取邮件时，先选出符合系统要求的邮件加入命令列表，再根据其代表的命令实现相应的功能。其中，最后一步删除邮件是为下次读邮件做准备，保证了系统再次读取的邮件都是最新的，避免了对已读邮件的重复操作，提高了可靠性。

　系统以电子邮件附件的形式发送数据文件和报告文件。实验中发现,当发送的邮件小于2 KB时偶而会出现发送“伪成功”的情况，即程序显示邮件发送成功，但邮箱中却没有收到邮件。所以，在发送小于2 KB的邮件时，先用“空格”将其补足2 KB后再发送。实验证明，在进行邮件大小补足后，没有再出现过“伪成功”的现象。
3 系统的远程升级
　系统基于GPRS网络，完成对邮箱中DSP新程序代码的读取，然后利用串口通信和Bootloader技术实现DSP程序的远程升级。系统内部的ARM和DSP采用串口通信，统一了两端收发数据的格式并建立了可靠的数据传输机制，保证了通信的稳定性。
3.1 远程升级系统DSP程序原理
　系统采用TI公司的TMS320VC5509芯片作为主控单元。TMS320VC5509片内具有128 KB的高速静态RAM,片内ROM中固化了引导加载程序Bootloader(简称“DSP5509”),其Bootloader设置为外部SPI串行启动模式，外部储存媒介为 Flash。系统上电后，DSP5509在Bootloader引导下自动加载储存在片外Flash指定地址空间中的程序到片内的高速RAM中运行。
　远程升级系统中,DSP程序是基于DSP5509的Bootloader技术[7]。将新的DSP5509程序按照一定的格式编码后发送到系统指定的邮箱中，系统利用GPRS模块访问此邮箱并读取出新程序，然后将新程序通过串口发送给DSP5509且保存到片外Flash的指定地址空间中。发送和保存结束后自动复位并重启DSP5509，在Bootloader的引导下DSP5509从外部Flash中加载并运行新程序，从而完成DSP5509程序的更新升级。
3.2 系统远程升级时的流程

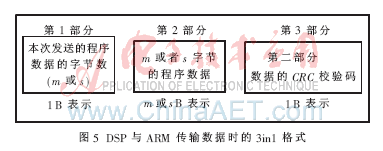

　在系统进行远程升级时，内部的DSP和ARM之间存在着较大数据量的传送，必须建立可靠的数据传输机制才能保证通信的稳定性。因此，系统将待发送的数据进行分割以分组形式传输，即将待发送的M字节数据分割成(x+1)组发送，前x组每次发送m=M/x个(M/x取整)字节，最后一组发送剩下的s=(M-m×x)个字节(若M/x为整数，则只需发送x组数据）。同时，DSP或ARM每次发送的数据格式均为3in1模式，即：(第1个字节表示本次发送数据的字节数+中间部分为m或者s字节的数据+最后1个字节为数据的CRC校验码)，如图5所示。

    远程升级DSP程序时，DSP端程序流程如图6所示。ARM将从邮箱中读取新程序代码传送给DSP，数据的传送采用基于CRC8校验的数据传输方式。其中，DSP先将ARM发送来的数据保存到Flash中(地址为70000h~7FFFFh的sector7中)。在确保DSP正确无误地接收完所有从ARM发送来的程序代码后,才将sector7中的数据转存到地址为00000h~0FFFFh的sector0中。sector0是DSP指定外部储存程序的地址空间，保证了远程升级的可靠性。如果传输过程中重传次数超过上限N，则说明此次传输可靠性降低，系统取消本次升级，保证系统的安全与稳定。
