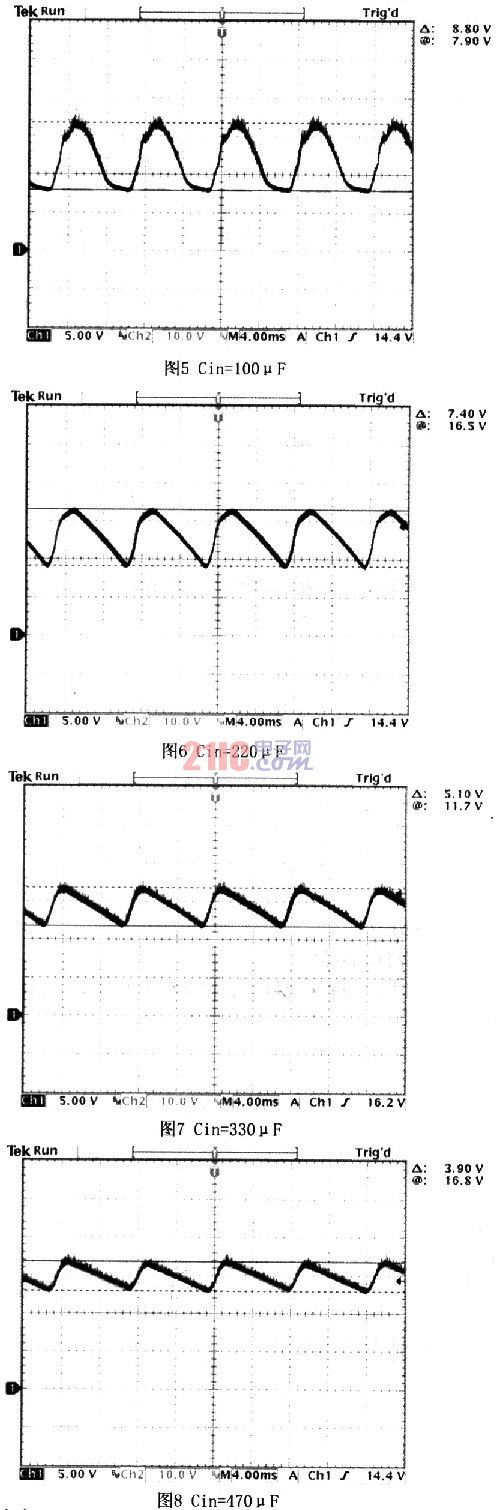

图5～图8列出了在不同输入电容值情况下，输入纹波Vin：CHl与SW：CH2的变化情形，输入电容值越大输入电压纹波越小，图5中因为纹波太大，造成Vin最小值刚好等于LED导通电压，这时候PWM全开，如果电容更小时LED导通电压不足，造成LED会无法发亮，图8中电容用330μF就能让输入电压不会过低。(串联3颗1W LED)
5 结束语
使用FP7102 LED Driver For MRl6 Lamp可达到应用板小型化、可靠度高、元件使用精简与整体高效能运作，在应用上能够有更大的弹性空间。因为电路板小，所以在PCB板布局上要特别注意，高功率的LED本身温度也很高，在摆放上需注意避免热源影响到其它元件；输入输出电容值，取决于LED电流大小，选用上需特别注意，会影响LED的运作效能。
