一种小型探照灯的设计
来源:本站整理  作者:佚名  2010-07-10 11:39:46




1.2 C1电容的作用
    Cl为滤波电容,将经过整流后的脉动直流电源滤波为稳定的直流电源。输入电源是交流电源时,电容值选用须特别注意,电容太小影响滤波效果,若无法得到稳定的直流电源,可能会造成纹波最低点电压低于LED的导通电压,使得LED不亮或是平均亮度下降,所以在选用电容值时必须考虑到LED瓦数与LED串并联数目,简单的说,LED瓦数越大,相对的电容值要越大。
1.3 二极管D1
    当NMOS截止时,D1导通提供电感放电回路。Dl使用1A 40V的萧特基二极管(MSCDl04)。
1.4 电阻R1、R2、R3
    R2用来设定LED电流值之回授电阻,R3是预留用来分散流经电阻的电流,增加电阻瓦数:LED瓦数不同电流值也会不一样,设计时不可超过LED最大电流值,否则会导致LED寿命迅速缩短甚至烧毁,电流设定公式ILED=0.25V/(R2//R3)。R1、C2是整个系统的补偿回路,关系到系统的稳定度。
1.5 电容C3、C4
    C3、C4用来降低纹波电流,依据LED电流大小来调整电容值,但因成本与空间考量,电容的选用也需注意。另外输入与输出电容的选择可依成本空间来决定,钽电容体积小、容值大,但是价格较高,适合用于LED电路上,若无空间考虑也可使用成本便宜的电解电容器,相对的体积比钽电容大很多,元件选用可依设计者自行评估与考虑。
1.6 电感L1
    电感L1有储能与滤波的功用,感抗越大纹波越小,相对的感抗越小纹波越大,选用电感需注意电感是否适合高频操作,及电感额定饱和电流值。

2 PCB板布线注意点


    (1)大电流路径需铺铜,由AC IN到IC VCC Pin,再从SW Pin经由萧特基二极管D1、电感L1、LED+到回授电阻R2与R3。
    (2)开关切换SW引脚、Dl与L1之间的距离尽量要短,以铺铜方式连接,减少寄生电感产生的震荡,对于EMI有所改善。
    (3)为了达到系统稳定性,补偿电阻R1与电容C2要尽量靠近FP7102芯片的COMP脚,且不要靠近电感L1。
    (4)输入电容C1尽可能靠近IC VCC Pin脚,IC GNDPin能与输入输出电容靠近与共地。
    (5)回授电阻R1与R2,连接到FB Pin距离越短越好。
    (6)板子面积很小,在Layout时特别注意散热问题。

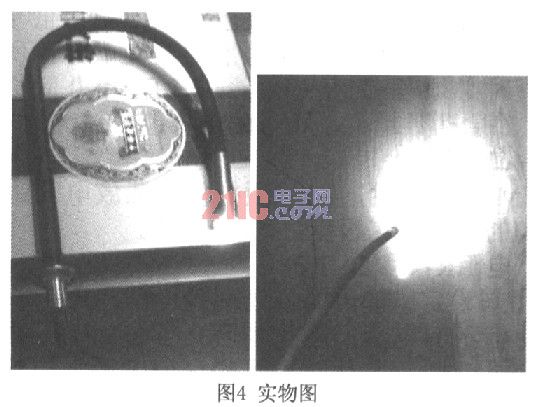

3 实物图

4 电路效能

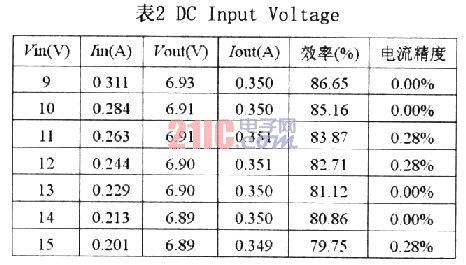

    表2为输入用直流电源,电压范围9~15V,从表中可以看出Iout几乎不因输入电压不同而变动,效率为79.75~86.65%,电流精确度0.00~0.28%。(表2的数值是用1W LED量测)

上一页  [1] [2] [3]
