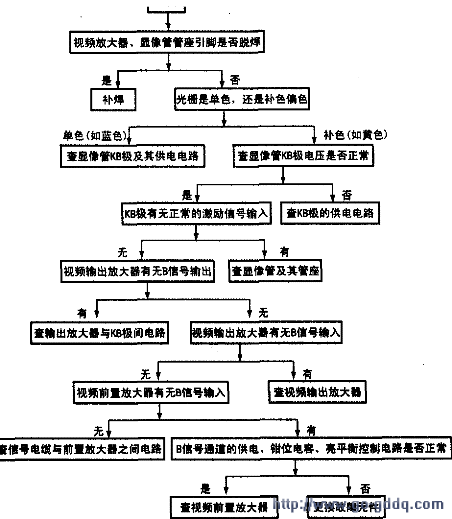

检修流程：偏色，说明视频处理电路，显像管电路或显像管异常。检修流程如图所示。

 　　[注意事项]
   ●维修实践证明，部分缺色故障是由于信号电缆的插针弯曲所致，所以在打开显示器后壳前，应首先确认插针是否弯曲。

　　●由于视频输出电路功耗较大。且显像管尾板电路多设置屏蔽罩。所以元件引脚脱焊是产生偏色故障的最主要的原因之一。

　　●若维修时没有示波器。可采取代换法进行故障部位的判断。由于R、G、B信号放大通道的构成相同，所以可采用正常的通道分段代换怀疑的通道。来判断故障部位。

　　●部分彩显脱机后。其屏幕上显示用于提醒未联机的“无信号输入”字符或画面是变化的。所以在脱机后，测显像管阴极、视频放大器的信号输入端/输出端的电压有跳变现象。因此通过所测电压有无眺变。也可判断故障部位。有一定经验后，采用该方法比较好。
