厦华17YAK彩显的维修流程图
来源:本站整理  作者:佚名  2010-08-19 09:58:00



机型名称

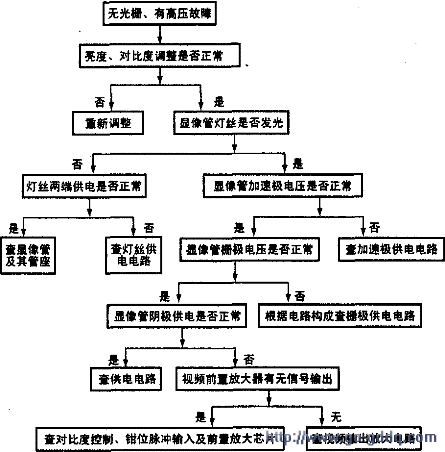

  [检修流程]若彩显出现无光栅、有高压的故障,说明主电源电路、微处理器电路、扫描电路正常,故障多为节能控制、视频电路、显像管电路异常所致。此类故障检修流程如图所示。

  [注意事项]
    ●部分彩显加速极供电电压低,是由于静噪电路或行频失锁电路动作所致。所以在检修加速极供电电压低故障时,应确认原始的故障原因,以免误判行输出变压器损坏。

  ●对于具有软件保护功能的部分彩显(如LG 774彩显)。当视频前置放大芯片未工作时,会进入软件保护状态。

  ●当部分彩显的视频输出放大器短路时,会导致主电源电路不能正常工作。从而产生无光栅、无高压且电源指示灯不亮或闪烁发光的故障。

  ●若怀疑静噪电路、行频失锁电路动作引起无光栅,可通过脱开这部分电路进行故障部位的判断。

  ●对于具有无信号输入检测功能的彩显。若联机时无光栅,而脱机后有字符显示。说明对比度控制、视频钳位电路异常;若脱机后仍然无光栅。多为视频输出放大电路异常。
