厦华17YAK彩显视频放大电路分析
来源:本站整理  作者:佚名  2010-08-19 09:58:02



机型名称

  厦华17YAK彩显的视频信号输出也采用交流耦合输出方式,信号流程与三星743DF相同。并且该机的暗平衡调整采用电位器调整方式,所以下面仅介绍亮平衡调整和栅极供电及其控制电路。

  1、亮平衡调整

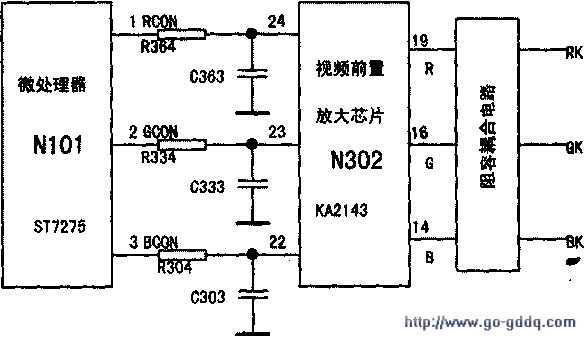

    参阅上图所示电路。该机亮平衡是由微处理器N101通过①~③脚输出亮平衡调整信号,利用低通滤波电路获得直流控制电压,再对前置放大芯片N302(KA2143)内三个放大通道的副对比度控制电路实施控制,改变N302的19、16和14脚信号幅度大小,从而实现亮平衡的调整。

  2.显像管栅极供电及其控制

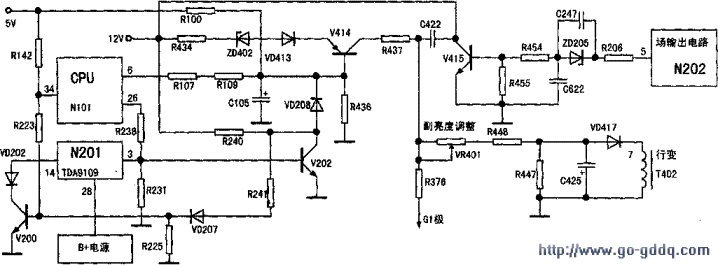

    该机的显像管栅极供电及其控制电路如下图所示。

  行输出变压器T402⑦脚输出的脉冲电压经VD417整流,C425滤波。获得-174.7V电压。该电压经R448和副亮度电位器VR401限流后,作为显像管栅极G1控制电压的一部分。而G1极电压的另一部分是由V414的e极输出的正电压,该电压与负压叠加后为G1极提供-50V左右供电电压。12V电压经R434限流,ZD402和VD413降压后为V414的e极供电。

  该机的亮度控制也是通过改变栅极供电电压实现。增大亮度时,微处理器N101亮度控制端⑥脚输出的控制电压的占空比减小,经R107、R109和C105低通滤波获得的直流控制电压下降。该电压使V414导通加强。致使V414的c极输出的电压升高,促使加到显像管G1极的负压下降,亮度因显像管的栅一阴极间电位下降而增大。反之,控制过程相反。调整亮度时,G1极电压可在-51.3~-62.8V之间变化。

  开机或变换模式瞬间,扫描芯片N201(TDA9109)的行频失锁控制端③脚变为低电平,致使V202截止。V414的b极变为高电平,使V414截止,V414的c极不能输出正电压。导致加到G1极的负压达到最大,显像管阴极停止发射电子,荧光屏上的光栅消失。实现行频失锁控制。正常工作时N201的③脚为高电平,使V202导通,不影响V414的b极电位,显像管开始正常工作。

  场输出电路N202⑤脚输出的场逆程脉冲经R206、ZD205、R454限流送到V415的b极,经V415倒相放大后,通过C422、R376送到显像管GI极,实现场回扫线的消隐。
