在星级宾馆的客房供电系统中，为了加强安全，采用一种叫做“插牌取电”的供电设备。此种设备分操作和执行两个部分。执行部分装在房间顶棚内；操作部分装在门一侧。

　　客人进入房间后，将塑料牌插入，房间内即有电。客人离开房间，拔出塑料牌后，延时约半分钟，房间内断电。

　　工作原理

    根据“鸿雁”牌取电器实物绘出其电路如右图、左图。元件标号同印刷电路板上的标记一致。右图为电源板，其中包括执行电路元件继电器J。由变压器T1的次级输出17V电压，经Vl～V4桥式整流，C1等元件滤波，输出约24V直流电压，经三端稳压集成电路。IC2稳压输出+12V供整机工作。

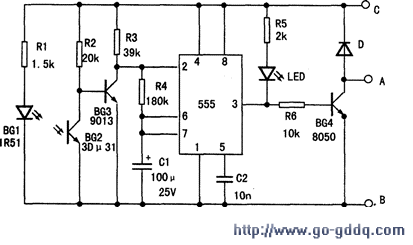

　　左图为操作板电路，它的A、B、C三端与右图的相应端用导线相连接，核心电路是一块555时基电路。未插牌时，BGl（正极电压为1.2V）发出的红外光照射到红外接收管BG2上，BG2内阻变小，相当于将BG3的基极短接到“地”（未插牌时0.2V，插牌时O.6V），BG3无偏压而截止。+12V电压将通过R3加到集成块555的②脚上（9.5V/0V），555③脚输出低电平（OV/10.5v），BG4截止，J不吸合，LED点亮，整机处于不供电状态。当将塑料插板插入时，BGl发出的红外光被阻断，BG2内阻升高，BG3正偏而饱和导通。

　　相当于将555的②脚接地，555立即翻转，③脚输出高电平，控制BG4导通，A端输出低电平，LED熄灭，J吸合。接通火线输出端（见右图）OUT，向外供电。

　　当拔出塑料插板时，BG2因受到光照，内阻降低，BG3截止，+12V通过R3加到555的②脚上。须注意的是：此时555的③脚并不马上输出低电平，它还要受⑥⑦脚电压的控制。此时b  ②脚已是高电平，它通过R4向接在⑥⑦脚的电容C1充电，约半分钟左右，⑥⑦脚的电压逐步上升到8V时，555翻转（⑥⑦脚的电压通过555内部电路迅速放电），③脚输出低电平，LED点亮，J释放，室内停电。取电器等待下一个工作过程
