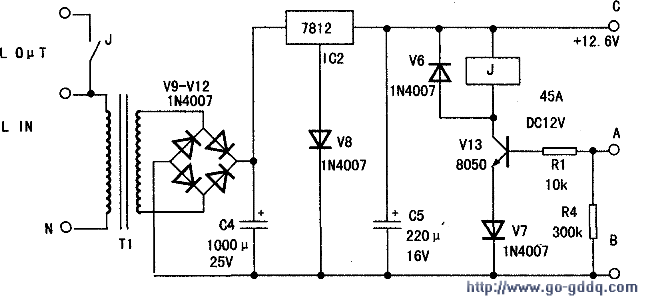

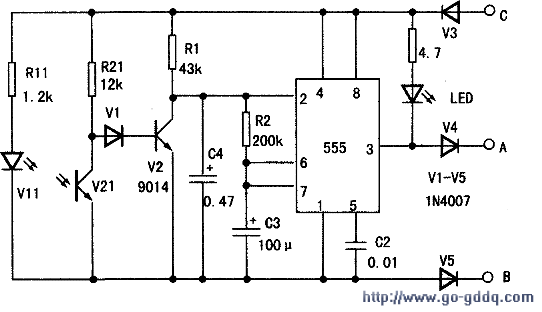

在上图、下图中，电路做了一些改进（元件标记有了变化，为对照实物方便，未改动）。上图中，加了一只V8，这样输出电压将被抬高O.6V，成为12.6V。原BG4移到了电源板上，改为V13。下图中，增加了V3-V5，这样可防止接错线而烧毁元件。

　　另增加的元件还有Vl、C4等。因上述改动，检测时应考虑被测点电压的变化。另外公共参考点（接负表笔处）应由B点改接到V5的正极在“检修技巧”中介绍的方法之一，也应改短接AB为AC，相应的电流指示也就变小了，因此时提供的只是V13的偏置电流。
