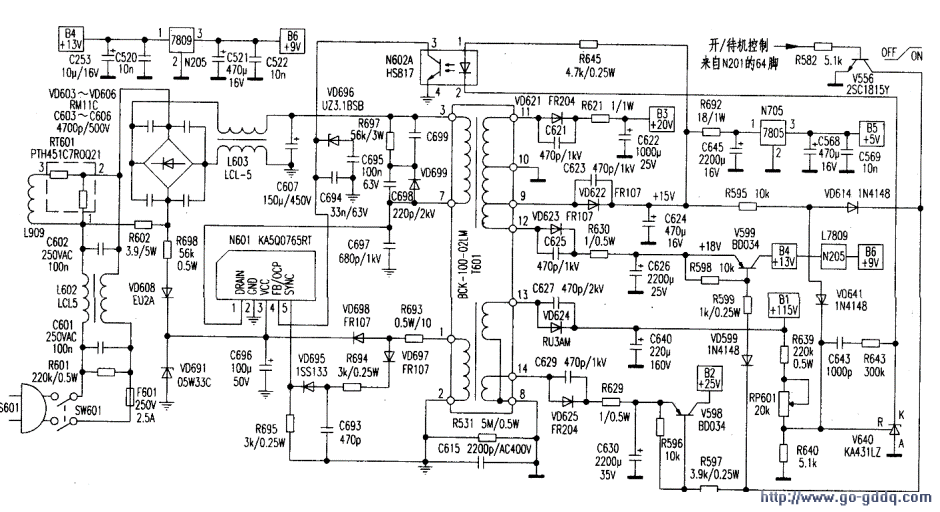

以海信超级芯片CRT彩电TF2107DH为例（见附图），介绍由KA5Q0765RT构成的开关电源的原理。

    1.启动振荡及输出
　　
　　整流后的脉冲电压经L603、C607滤波后得到约300V左右的直流电压。该电压经开关变压器T60l的③一⑦绕组加至电源厚膜块N60l（KA5Q0765Rg）的①脚（内部开关管漏极）。与此同时，市电还经R698限流，VD608半波整流，VD69l稳压，C696滤波后获得约15~20V的启动电压，被送至N601③脚。于是N60l内部的振荡器得电工作。经后面的整形及脉冲放大电路放大后，被送至内部开关管G极。以控制开关管不断处于导通与截止状态。显然开关变压器的③一⑦绕组中有大小、方向时刻变化的脉冲电流通过。在开关管截止时，由于电磁感应，在开关变压器次级各绕组会产生感应电动势，经各自的整流滤波系统后，得到直流电压。然后送至各自的负载。其中①一②绕组产生的感应电压经R693限流。

　　VD698整流，C696滤波后，得到约23V的工作电压，以替代VD608整流后的启动电压。这是因为一旦N60l内部的振荡器工作，N601向外面索取的电流值将增大。这时C696正端电压将大幅下降，不能再满足振荡器耗电的需要。而必须转为由VD698整流后的电压供给。电源工作后T60l（13）脚输出的脉冲电压经VD624整流、C640滤波后获得Bl电压（115V），供给行输出电路及调谐电路。（14）脚输出的脉冲电压经VD625整流、R629限流、C630滤波后获得约27V电压，经V598降压后。作为B2电压（25V）被送至行推动级和场输出级。T601（11）脚输出的脉冲电压经VD62l整流、R621限流、C622滤波后获得B3（20V）电压，作为伴音功放级电源。T60l（12）脚输出的脉冲电压经VD623整流、R630限流、C626滤波后获得约18V电压，经V599降压后为B4（13V）电压，再经三端稳压器N205（L7809）稳压后获得B6（9V）电压。为超级芯片的行振荡电路电源及数字电路工作电源（已被限流电阻降为5V）。T60l（9）脚输出的脉冲电压经VD622整流、C624滤波后获得约15V电压，并被分成三路，一路作为光耦器N602A（HS817）（1）脚的工作电源；另一路经R692限流降压。送入三端稳压器N705（L7805）（1）脚，经稳压后输出5V作为B5（5V）电压。

　　供给N20l内CPU和N20l外接的存储器N202（AT2408）使用；第三路经R595降压后，又分成两路：一路由VD614送给待机控制管V556c极；另一路由VD641送给精密取样比较IC V640（KA431LZ）R极。

　　电源工作后，T601①一②绕组的感应脉冲还经VD697整流、R694限流、C693滤波后得到正脉冲，该脉冲由VD695加至N601⑤脚。N60l内部的比较器在接收到正脉冲信号后会自动调整振荡器的振荡频率，保证振荡器频率始终与正脉冲的频率严格一致，故N601⑤脚称为同步信号输入端。这样可以使开关电源的效率及带负载能力与稳压范围均得以提高。该机的稳压范围为150～270V。

　　2.稳压过程
　　
　　本机稳压电路由R639、RP60l、R640构成分压取样电路。其取样电压被送至精密比较器V640（KA431LZ）的R极。取样采集点在+Bl（115V）输出端点上。当某种原因（比如声音增大、亮度变亮）而引起电源输出电压下降时，经分压取样电路送给V640R极的取样电压降低。于是V640K、A之间的导通电阻增大→流过光耦器N602A（HS817）中发光二极管电流减小→发光强度变小→N602A中光敏三极管内阻增大→N60l④脚电压上升→内部脉宽调制电路控制送至开关管的脉冲宽度变宽→开关管导通时间延长→开关变压器储能增大→电源输出电压上升至正常值，反之亦然。

　　3.待机过程  正常工作时。

　　超级芯片N20l（TMPA8853）（64）脚输出高电平（3V）→控制管V556导通→V598（PNP管）因b极低电平而导通，于是对外输出B2（25V）电压。

　　与此同时，控制管V599（PNP管）也因VD599导通而导通，对外输出B4（13V）电压，其余各电源端也对外输出正常电压。当按下待机键时，N201（64）脚输出低电平→V556截止→V598因b极高电平而截止→B2（25V）电压被切断，即行推动级和场输出级停止工作。与此同时，V599也因b极电位升高而截止，切断了B4（13V）电压，使行振荡停止，整机处于待机状态。
