MF-47F万用表新功能-红外发射检测功能
来源:本站整理  作者:佚名  2010-10-06 09:29:29

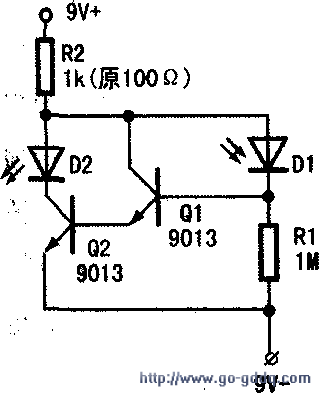

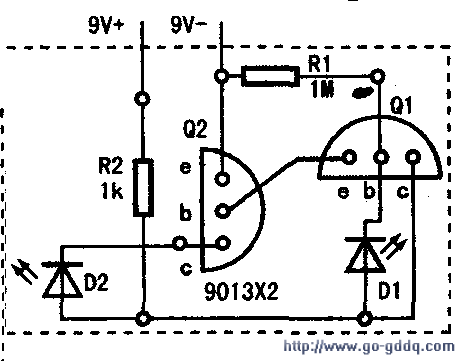

  MF-47F型万用表上有一种新功能一红外发射检测功能。当选择开关置于该挡时,可检测多种红外遥控发射器是否工作正常。并可直观显示。表内附加的遥控红外检测电路如上图所示。元件安装印制板见下图。

  上图中三极管Q1、Q2组成NPN-NPN型复合管,D1为红外光接收二极管,D2为红色发光二极管。当无光照时D1为高阻,Q1、Q2均截止,D2不发光。有光照时D1变为低阻,Q1、Q2均导通,D2发光。用电视机红外遥控器对准Q1照射时,因其发射的是红外脉冲光,故D2应有连续闪烁,检测很方便。爱好者按图组装,也可方便地做成红外检测器,既可单独使用,也可放入其他型号的万用表中。

  MF-47F表中红外检测电路出故障时,此挡检测无显示。当将万用表电流挡接入D2两焊点时,用台灯照D1,竟会有52mA电流,电池电压也降低了1V多。这说明D2已损坏,可能是电流过大所致。检查原电路中R2仅100Ω。与电阻色环一致。这可能是设计上的不足或是用错电阻。考虑到万用表所用积层电池(BF229V或15V一类)的使用电流以不超过10mA为宜,越大越会减少电池的使用寿命。因此在更换D2后,又将R2换成1kΩ,使用中其发光亮度仍好,消除了故障再现的隐患。
