用CH452组成64键的键盘扫描电路
来源:本站整理  作者:佚名  2010-10-06 09:29:40

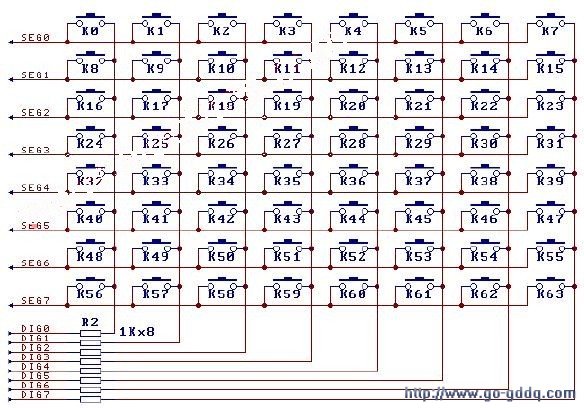

  CH452具有64键的键盘扫描功能,如果应用中只需要很少的按键,那么可以在8×8矩阵中任意去掉不用的按键。为了防止键被按下后在SEG信号线与DIG信号线之间形成短路而影响显示,一般应该在CH452的DIG0~DIG7引脚与键盘矩阵之间串接限流电阻R2,其阻值可以从1KΩ至10KΩ。如果单片机使CH452进入低功耗睡眠状态,那么处于睡眠状态的CH452可以被按键K0~K31唤醒,如果之前单片机还启用了CH452的键盘扫描功能,那么唤醒后的CH452将会向单片机提供按键中断。
