2BMF-4型玉米免耕施肥精量播种机设计原理分析及田间使用调整
来源:农机使用与维修  作者:佚名  2016-09-17 09:24:56

   摘要:播种机械是农业种植中的一个重要环节,是增产增收的先决条件,2BMF - 4型玉米免耕施肥精量播种机设计原理分析及田间实验,主要介绍玉米免耕施肥精量播种机总体方案和工作原理间试验调整。

    0 引言
    玉米免耕施肥精量播种是保护性耕作的一项关键技术,玉米免耕施肥播种机能在麦茬未耕地作业一次完成破茬、开沟、下种、施肥、覆土、镇压等多道工序,在不破坏土壤结构、在残茬覆盖地面的情况下,利于蓄水保墒。为种子发芽提供良好的条件,以达到高产、稳产,提高播种作业劳动生产率,减轻了劳动强度。

    1 玉米免耕施肥精量播种机总体方案和工作原理
    1.1总体方案
    2BMF-4型玉米免耕施肥精量播种机采用悬挂式结构,根据玉米种植的农艺要求和玉米播种的季节特点进行设计,简便、实用、高效的播种机,2BMF-4型玉米免耕施肥精量播种机作业速度一般为6~7 km/h,配套拖拉机动力50~70马力。
    1.2工作原理
    在拖拉机牵引下,与机架连接的镇压轮转动,通过链传动驱动排肥装置运转,外槽轮排肥器旋转排肥,排肥轴一端设置肥量调节器方便随时调节排肥量大小,地轮外圈设置防滑部件,避免滑移,保证传动可靠;风机工作时,吸室产生一定的真空度,使排种盘型孔形成吸力,将存种室内部的种子吸附在型孔上;种子随排种盘旋转到刮种部位时,刮种器将多余种子刮掉,种子随排种盘进入无吸力区后,靠自重排出。化肥,种子排出后分别落到肥沟与种沟内,再由覆土器覆土完成播种作业。

    2 玉米免耕施肥精量播种机关键部件分析
    2.1箭铲式开沟器

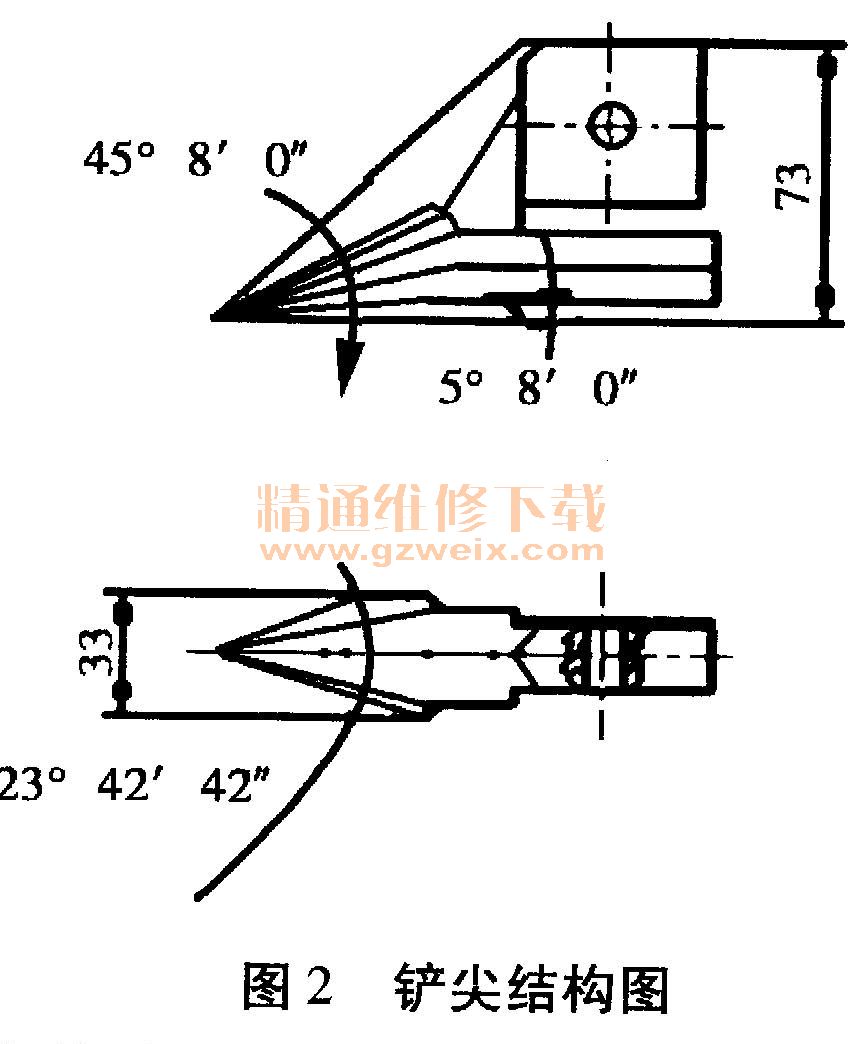

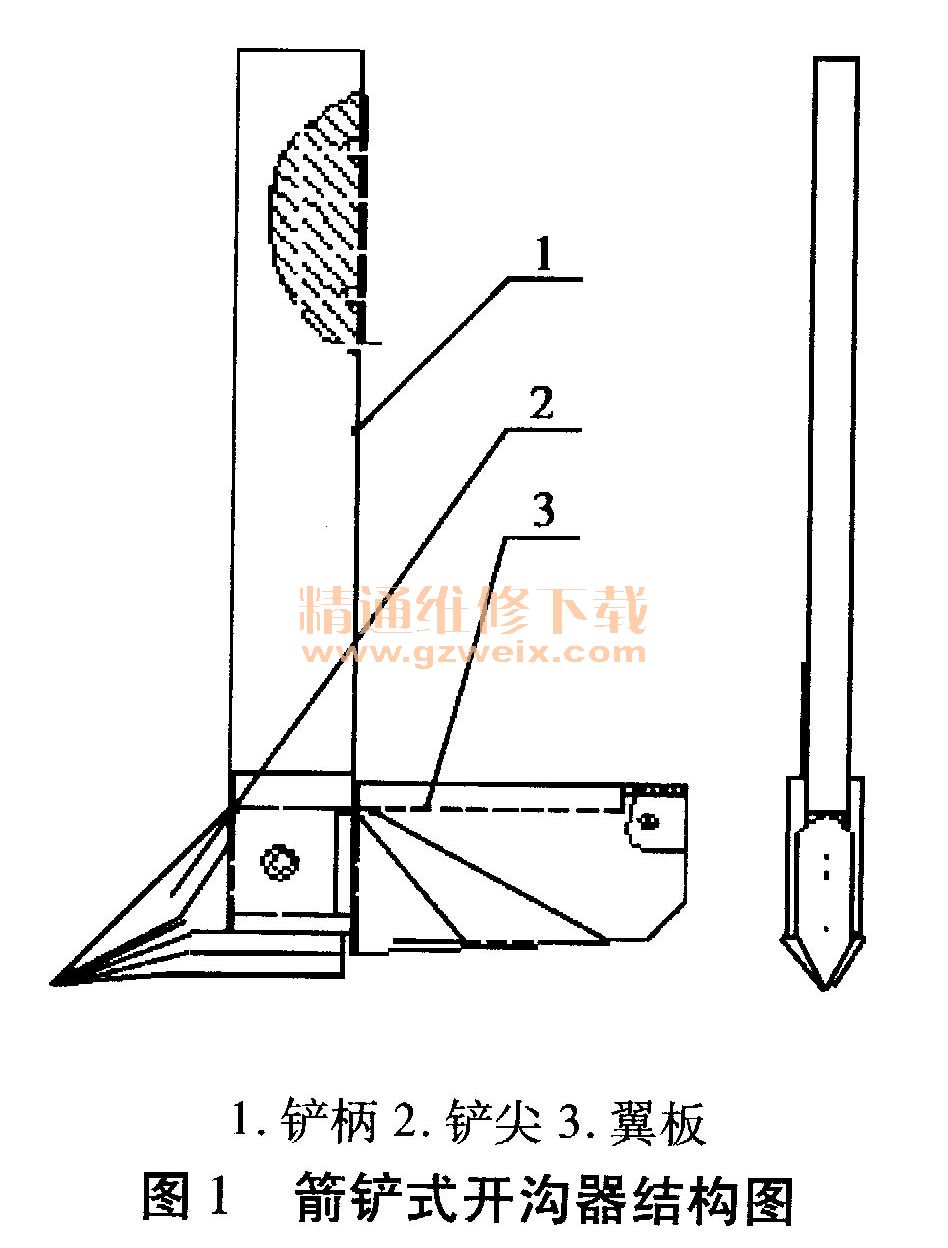

    箭铲式开沟器主要由铲柄、铲尖、翼板等组成(如图1)。箭铲用65 Mn铸钢制成,硬度为HRC40~45,铲尖部工作表面经过热处理,硬度为HRC45~50,以增加其耐磨性。箭铲式开沟器的主要参数(如图2)有:



    (1) 入土角过大,入土性能差,且阻力增加。入土角过小,会使箭铲尖而长,强度减弱。箭铲入土角为25°
    (2)隙角。箭铲底部有一隙角为5°,它有利于入土,过大则使沟底不平,过小使入土性能差。
    (3)斜切角。箭铲的斜切角不能过大,此角必须保证土粒、残茬、杂草沿刃口向后滑移,而不致缠挂、拥堵,斜切角r=23°。
    (4)箭铲高H在不影响种子散落的情况下,箭铲不宜过高,过高易发生拥上,且增加阻力。箭铲高H =73 mm。
(5)箭铲式开沟器幅宽B=33 mm。
    2.2气吸式排种器
    气吸式排种装置(如图3)是利用空气真空度产生的吸力工作的。它的主要工作件是一个带有吸孔的竖直排种圆盘。排种盘的背面有真空室。真空室与风机吸风口相连接,使真空室内存在负压。排种盘的另一面是种子室。当排种盘回转时,在真空室负压作用下,种子被吸附于吸孔上,并随排种盘一起转动。U型刮种片的作用是除去吸孔上多余的种子。其位置可调整。当种子转出真空室后,不再承受负压,靠自重作用落到种沟内。排种盘可以更换,以改变吸孔大小和盘上吸孔数,使之适应于不同种子尺寸形状和株距。

[1] [2]  下一页
