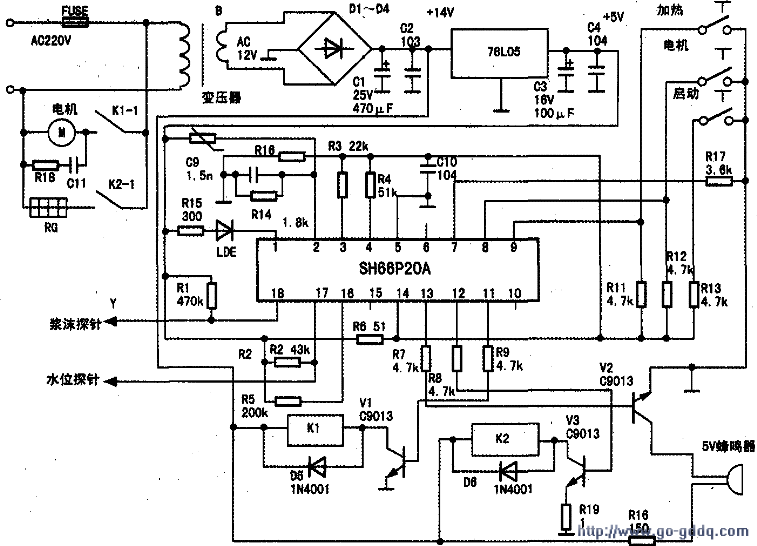

整机电路见图所示。接通电源，220V交流电经变压器B降压。由D1～D4整流，C1、C2滤波输出14V直流电压，分别给继电器K1、K2和蜂鸣器供电；另一路经三端稳压块78L05转换成稳定5V电压为CPU（SH66P20A）的14脚供电。此时CPU的13脚输出信号经V2驱动蜂鸣器发出“嘀”的一声提示，同时发光二极管LED发光指示，整机处在待机状态。

　　当按下启动开关时，CPU的⑦脚由高电平变成低电平。如果CPU的17脚外接的水位探针检测到杯体内无水后，CPU的17脚变为高电平，CPU的13脚输出高电平，蜂鸣器长鸣报警。

　　加热器停止加热，防止干烧；如果检测到杯体内有水，CPU的17脚为低电平，12脚输出高电平，V3饱和导通、继电器K2吸合，加热器工作。

　　当水温达到84℃以上时，通过温度传感器RT检测，CPU的②脚变为高电平，CPU的11脚输出高电平，V1导通，继电器K1吸合，电机M高速转动进行打浆。打浆4次后，CPU的12脚输出高电平继续加热。直到豆浆沸腾，浆沫溢出到浆沫探针电极后，CPU的18脚变成低电平，12脚输出低电平停止加热。当浆沫离开探针电极后，CPU的18脚又变成高电平，同时12脚输出高电平控制加热器继续进行加热，加热累计15分钟后，CPU的11、12脚同时输出低电平，13脚输出报警信号。K1、K2释放，LED闪烁指示。自动执行程序完成。
