美的MC-PSY19A电磁炉，故障维修关键电压测试点（先接上加热线盘L2，以上电待机时测试为准）。

　　（1）整机电源对地电压

    1）用500型万用表直流电压500V挡测滤波电容C14两端电压+305V为正常。低于+250V时，则滤波电容C14失效，由于C14失效导致电磁炉LC振荡电路振荡频率偏高，有时甚至还造成IGBT击穿受损故障。

　　2）用500型万用表直流电压50V挡测电解电容器EC22正端对地电压为+18V，正常。低于+18V时，则开关电源稳压二极管Z10（+18V）漏电或电解电容EC20漏电及开关电源高频变压器L101受损。当0电压时，在LM7805输出端电压+5V正常情况下一上电开机后均导致IGBT击穿受损。

　　3）用500型万用表直流电压10V挡测U2三端稳压器输出端对地电压为+5V，正常。低于3.8V时，则开关电源二极管D31、正向电阻变大或电解电容EC21失容、稳压二极管Z11（+13V）漏电及U2失常。当0电压时，均造成控制板上无电源指示，甚至电磁炉出现开不了机故障。

　　4）当开关电源高频变压器L101损坏时，可自制重绕，用高强度漆包线Φ0.19mm初级绕225T，次级绕92T，初级与次级之间加一层绝缘纸，高频变压器绕时还应注意绕线的相位。

　　（2）同步电压比较电路取样电阻对地电压

    1）同步电压比较电路，取样电阻R35（240kΩ/2W）串联R36（240kΩ/2W）后送往比较器IC2D、LM339⑩脚反相输入端对地电压+4V为正常。当0电压时，则电感L1脱焊、电阻R35、R36开路、贴片电容C17击穿及比较器IC2D、LM339损坏。均导致电磁炉加热时出现不报警不加热故障。有时甚至还出现报警不加热故障，在维修中应加以注意。

　　2）同步电压比较电路，取样电阻R37（330kΩ/2W）送往比较器IC2D、LM339 11脚同相输入端对地电压+4.2V为正常。当O电压时，则电感L1脱焊、电阻R37开路、贴片电容器C16击穿及比较器IC2D、LM339损坏。均导致电磁炉出现报警不加热故障。有时甚至还出现不报警不加热故障。

　　3）当比较器IC2D、LM339⑩脚反相输入端对地电压和比较器IC2D、LM339 11脚同相输入端对地电压接近时，均导致电磁炉加热时出现不停地检锅声故障或断续加热故障、及吱吱响声故障，有时甚至还导致IGBT击穿受损。

　（3）电压检测电路取样电阻对地电压

    1）电压检测电路取样电阻R309（330kΩ/1W）对地电压+2.3V为正常。并同时送往跟随器三极管Q7，基极进行放大，由Q7发射极输出基准电压送往（POWER）CPU芯片23脚识别控制。当电压低于1.8V时，则电网电压偏低或整流二极管D300、D301正向电阻变大及Q7损坏。当0电压时，则电阻R309开路或电容C29击穿及CPU芯片受损等。均导致电磁炉控制板出现代码E7故障。

　　2）当电压检测电路，取样电阻R309（330kΩ/1W）对地电压高于+2.3V时，则电网电压超过250V或三极管Q7基极与发射极击穿损坏，均导致电磁炉控制板显示出现代码E8。

　　3）电压检测电路取样电阻R1308（330KΩ/1W）对地电压+0.7V为正常。并同时送往（ZERO）CPU芯片17脚识别控制。当0电压时则电阻R308开路及CPU芯片受损。均导致电磁炉控制板出现代码故障，当电压过高或过低时CPU就自动关机保护。

　　（4）浪涌保护电路取样电阻对地电压

    浪涌保护电路，经取样电阻R27（750kΩ/1W）后并同时送往比较器IC3A、LM339④脚反相输入端，对地电压+7.2V为正常。当0电压时，则电阻R27开路、电容器C30击穿、IC3A、LM339损坏。均导致电磁炉出现报警不加热故障。

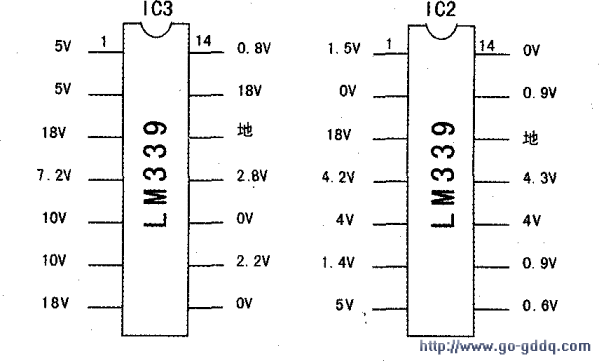

　　（5）美的MC-PSY19A电磁炉，比较器LM339各脚对地电压数据如左图、右图所示。
