膜片式电动吸引器
来源:本站整理  作者:佚名  2011-01-12 07:37:36



  1.结构与工作原理

  在膜片式电动吸引器中。其结构和驱动方式有两种:一种是电动机带动曲轴使两侧膜片工作;另一种是利用电磁原理带动橡胶膜片进行工作。采用电磁原理工作的膜式吸引器噪声耍比电动机带动的膜式吸引器大。这两种形式的膜式电动吸引器其真空泵都是无油的。电动机带动单缸曲轴使侧橡胶膜片工作型。为了不使液体吸入真空泵。在电路中有液面控制电路。当储液瓶内的液体达到规定的液面时。机器自动停止。以防止液体吸入真空泵。其整机结构如右图所示。

  1、2一储液瓶;3一报警控制器;4一讯响器;5一真空表;6一防倒流阀;7一真空调节闱;8一消音器;9一止逆阀;10-真空泵。

  2.电路工作原理(如下图所示)

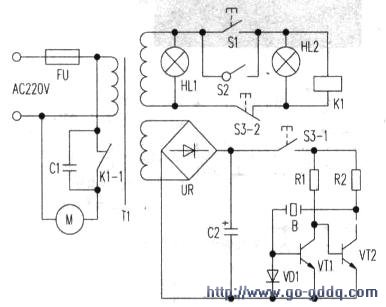

  膜式电动吸引器电原理图及其工作原理:当接通电源后指示灯HL1亮。S1为脚踏开关。S2为手动开关。这两个开关有一个打开时。一是继电器K1得电吸合。接通K1一1接点,电动机旋转。使吸引器工作:二是指示灯HL2点亮。当吸引控制液面达到设定位置时。使开关S3一l接通。使报警电路工作,讯响器报警;同时开关S3—2被断开。使继电器Kl失电而停止工作。从而起到保护作用。
