滑片式电动吸引器
来源:本站整理  作者:佚名  2011-01-12 07:37:38

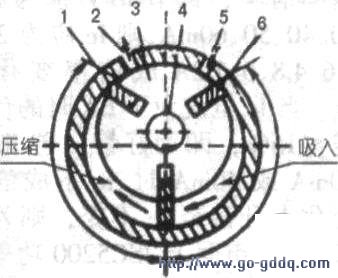

  真空泵的结构为滑片式单缸转动压缩机(如右图所示)。

  1-气缸:2-排气口;3-转子:4-电动机的主轴:5一进气口:6一滑片(共有3块。分别插入转子的3个槽内,其槽间隔是120°)。 此外还具备必需的安全阀和过滤器,安全阀是为了防止电动机逆转,当电动机逆转时,负压即变成正压,抽气则变成打气。将对病人造成危害。其原理当正常负压时安全阀内膜片被吸住。阻止空气进入;当正压时膜片被顶开放出空气起到安全作用。缠有白纱布的空气过滤器在安全阀的下部,用以防止杂质或油污抽人真空泵内。

  1.工作原理

  当电动机转动时,主轴即带动转子旋转。使滑片离心并紧紧贴于气缸内壁。由于滑片的不断旋转。气体即由进气口被吸进真空泵内,然后被压缩并由排气口排出。这样进气口就产生了负压。即产生了吸引力。

  真空泵工作时须有润滑油。除起润滑作用外,还可使滑片与气缸接触严密(起密封作用)。从而增大真空泵的吸力。

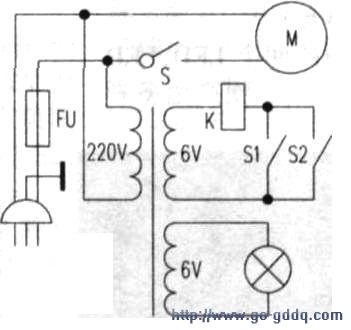

  2.电路原理(如下图所示)

  电动机的电源是由两个开关控制。一个是手动开关S1,另一个是脚踏开关s2。两个开关并联。继电器K为交流6V。由电源变压器供电。熔断器FU.指示灯为6.3V。当电源接通后。指示灯亮。此时。开关S1和s2只要有一个开关闭合,继电器K即得电工作。并打开吸引器电动机电源开关工作。

  电动机的启动方式有两种:一种是离心器启动方式。一种是电容启动方式。滑片式吸引器电动机多数用离心器式启动方式:膜片式吸引器电动机多数采用电容启动方式。
