一、遥控电路的组成
　　

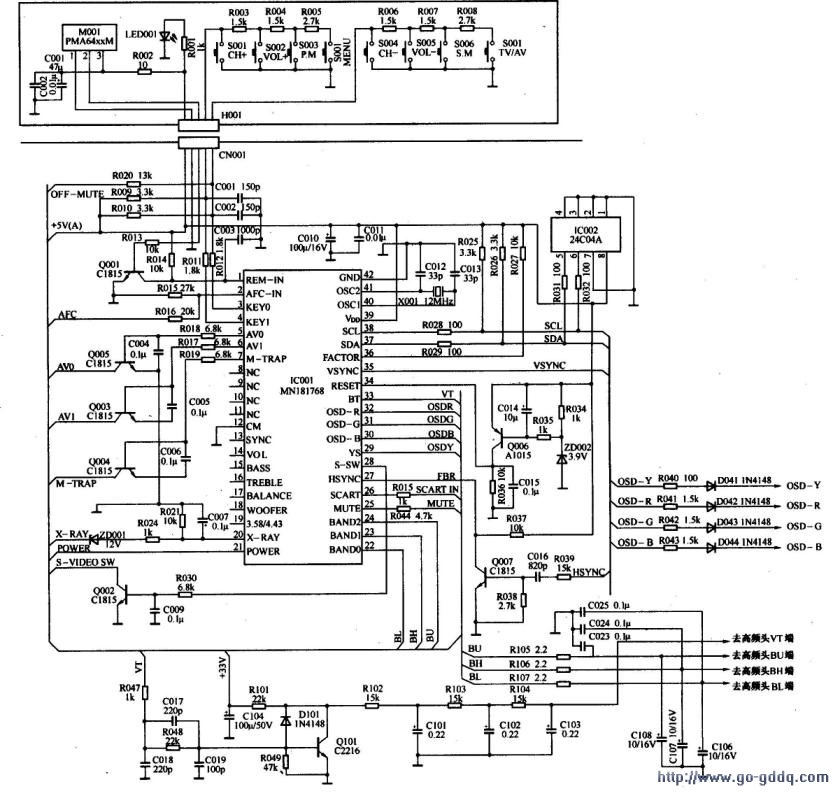

　　遥控电路以主控微处理器ICO01 （MN181768）为核心，配合存储器IC002 （24C04A）及红外线接收器等组成，电路如下图所示。

　　二、微处理器的基本工作条件
　　
　　1.供电电压CPU的（39）脚为供电端，由电源电路输出的+5V（A）电压提供。

　　2.复位电压复位电路由0006、ZD002等组成。当+5V（A）电源电压未上升到稳定值时，ZD002截止，Q006也截止，CPU的复位端（34）脚为低电平，使CPU复位。ZD002 一旦导通，则0006处于饱和导通状态，此时+5V（A）电压经0006的e-c结加到CPU的（34）脚，使CPU开始执行程序。当电源断开时，+5V（A）逐渐下降，当它下降到复位工作电压时，ZD002截止，使Q006截止，因此CPU的（34）脚突然变为0V，迫使程序停止执行，这样可使CPU免受干扰的影响，井处于复位状态。

　　3.时钟振荡信号CPU在工作时要求有一个标准振荡信号来维持。这一振荡由（40）、（41）脚外接的XOOl（ 12MHz）、C012、C013组成的振荡电路产生。

　　三、操作指令电路
　　
　　1.遥控输入电路遥控接收头MO01输出的脉冲经QO01放大，从其集电极输出，加至CPU的（1）脚。在CPU内完成译码、控制功能。

　　2.键盘输入电路CPU的（3）、（4）脚外接按键输入电路，按不同的按键，将会使CPU的（3）、（4）脚获得不同的直流电压，CPU根据（3）、（4）脚电压的大小，就可以判断按压的是哪个功能键。该机采用的是模拟电压键盘输入方式，因此，这种键盘在长期使用后易产生操作误码的现象。

　　四、控制电路分析
　　
　　1.频段选择控制电路CPU的（22）、（23）、（24）脚分别输出BL、BH、BU控制电压，加至高频调谐器的BL、BH、BU端。当接收L频段信号时，CPU的（22）脚输出高电平、（23）、（24）脚输出低电平；当接收H频段信号时，CPU的（23）脚输出高电平，（22）、（24）脚输出低电平，当接收U频段信号时，CPU的（24）脚输出高电平，（22）、（23）脚输出低电平，控制高频调谐器工作在相应的频段。

　　2.调谐电压产生电路CPU的（33）脚输出脉宽可调的脉冲，经R047、C018、R048、C019滤波，Q101电平转换，再经R102、Cl01、R103、C102、R104、C103三级低通滤波，形成0～32V的模拟调谐电压，送到高频调谐器VT端，控制调谐器内变容二极管两端的电压，以完成对带通滤波器、本振等回路的调整，完成调谐的目的。

　　3.自动搜台控制电路CPU收到自动搜台指令时，从其（33）脚VT端输出脉宽可调的脉冲，经外部积分和三极管倒相，变成0～32V可变的调谐电压送至高频头VT端，此时，机器从L段低端向高端开始搜索。在调谐电压变化的过程中，调谐电压每增长1级，CPU就会通过IIC总线访问NN5199 （NN5198）内部的行同步检测器1次。如果信息显示没有电台识别信号，则调谐电压再增长1级，并重复检查，如果NN5199（NN5198）内部的行同步检测信息反映出有电台识别信号出现，则CPU就认为已经接收到1个电视节目信号，就会自动使CPU的（33）脚的调谐输出的变化电压速度放慢。同时，NN5199 （NN5198）启动内部AFT电路，并从（23）脚输出，送到CPU的（2）脚，CPU对输入的AFC信号进行处理后，微调（33）脚输出的调谐PWM脉冲，当AFT电压显示调谐最准确时，CPU便发出存储指令，将节目的有关信息存入存储器，L频段搜索完毕，再跳到H频段、U频段进行搜索，直至所有节目搜索、存储完毕为止。

　　五、屏显电路
　　
　　CPU的（35）脚为场同步信号输入端，以确定图像扫描的开始，（27）脚为行同步信号输入端，用于判断图像扫描的纵向位置，屏显振荡信号由CPU内部分频电路通过对12MHz晶振分频后得到，产生的字符振荡脉冲，用于确定图像扫描横向位置和提供字模的读出脉冲。显示的字符形状数据存储在CPU内部的ROM（存储器）中，在字符显示期间按时钟脉冲节拍可读出、ROM中的字符数据，从CPU的（32）、（31）、（30）脚输出屏幕显示用的R、G、B字符信号，加到NN5199 （NN5198）的（6）、（7）、（8）脚，屏显RGB信号和图像RGB信号经NN5199 （NN5198）内部RGB开关切换后，从NN5199 （NN5198）的（10）、（11）、（12）脚输出R、G、B三基色信号。

　　CPU的（29）脚为消隐信号输出端，加到NN5199 （NN5198）的（5）脚，用于对图像R、G、B信号和屏显R、G、B信号进行高速切换。
