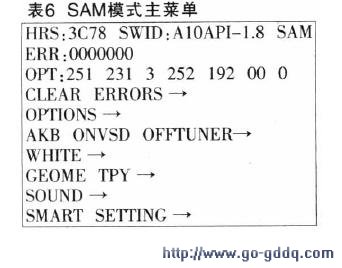

表6中显示的内容意义如下：

　　1、“HRS：3C78”表示电视机的开机时间，以十六进制表示小时数；“SWID：A10API—1.8”表示机芯型号和软件编号。

　　2、“ERR：0000000”表示故障代码，“0”表示没有检测出故障。

　　故障代码包含所有被查出的故障以及上次被删掉的，从左到右排列。当电视机出现新的故障时，其故障代码排在左边，曾有的故障代码依次右移一位。

　　例如：显示“6000000”，则表示故障代码“6”是此时唯一检测到的故障；若显示“9600000”，则表示故障代码“6”是第一次被检测出的故障，故障代码“9”是最后检测出的最新故障。

　　查看故障代码须进入总线SDM模式，而且要求电视机能够显示。该机还有另一种了解故障代码的方法，那就是通过指示灯LED的闪烁方式来判断，这种判断方法在电视机不能显示和处于保护状态时特别有用。其故障代码解读如下：

　　（1）ERR0：没有故障。

　　（2）ERR1：表示保护电路起控，指示灯闪烁一次或反复闪烁。

　　X射线保护：可能是行输出变压器引起，可检测IC7301的③脚。

　　E/W枕校电路保护：可检测行偏转线圈，行线性线圈5417，S校正电容2418、2419，逆程电容2414、2416，行输出级是否有短路故障，阻尼二极管6414，E/W校正变压器5478、5479及5474、5475、5476，E/W校正驱动电路7470等。

　　显像管束电流保护：检测显像管尾板的视放电源200V电压是否正常，若正常，检测显像管　　尾板及显像管。若无200V电压，应检查电阻3840、3445和二极管6445等200V电压形成电路。

　　（3）ERR2：场扫描电路故障保护，指示灯闪烁二次。

　　场输出级集成电路7501异常、场输出级供电的±13V电源异常或场偏转线圈回路开路或接触不良等。

　　（4）ERR3、5、22、24、29为备用代码。

　　（5）ERR4：+5V电源保护，指示灯闪烁四次。

　　+5V电源过低或短路、CPU不断的通过I2C总线检测所有使用+5V电源的集成电路，如果这些集成电路的响应不正确，即被认为+5V电源有故障。此时进入SDM默认模式，即可去掉+5V电源保护，以查明保护的原因。注意：去掉+5V保护功能可能引起元件损坏，因此不要长时间开机！

　　检测+5V电源时，可断开5430，再测+5V电压，如有+5V电压，可能是伴音处理电路7604有故障。检测高频头时，可将9044开路，再测+5V电压。

　　（6）ERR6：I2C总线故障，指示灯闪烁六次。

　　可能是时钟线SCL和数据线SDA之间短路、SCL或SDA对地短路、SCL或SDA开路等。

　　（7）ERR7：束电流环（BC—LOOP）不稳定，指示灯闪烁七次。

　　可能是RGB放大电路、驱动电路或显像管RGB电子枪故障引起。

　　（8）ERR8：小信号处理集成电路TDA88xx与CPUI2C总线之间不能通讯，指示灯闪烁八次。

　　故障可能是rIDA88xx损坏或其、脚无供电电压（或低于3.3V）引起。

　　（9）ERR9：指示灯闪烁九次。

　　小信号处理集成电路TDA888x的8V电源故障。若脚无电压，检查3331和5333。

　　（10）ERR10：存储器I2C总线故障，存储器没有通过I2C总线响应CPU。

　　（11）ERR11：存储器与CPU不能互相识别（或存储器被置如默认值）。

　　（12）ERR12：CPU内部RAM故障。

　　（13）ERR13：主高频头I2C总线故障，可能原因是高频头损坏或高频头⑨、⑥、⑦脚无供电电压或电压太低。

　　（14）ERR14：伴音处理电路I2C总线故障，MSP3400或MSP3410集成电路不能响应CPU。

　　（15）ERR15：SRAMVUPIM31000A—B检测错误（位号7070）（16）ERR16：画中画/双视窗高频头I2C总线故障。画中画高频头未响应CPU。（17）ERR17：画中画M65669SPFC总线故障或双视窗SAB9081I2C总线故障。

　　（18）ERR18：7910故障。

　　（19）ERR19、20仅适用于美国。

　　（20）ERR21：7011故障。

　　（21）ERR23：DW板上的第二个小信号处理集成电路TDA888xI2C总线通讯故障。

　　故障代码≥10时，指示灯的闪烁方式是：首先是一个持续750ms的长闪（这是故障代码≥10的标志），接着停顿1.5s，随后是短的闪烁，表示个位。然后停顿3s，闪烁第二个故障代码，又停顿3s。闪烁第三个故障代码，最后是一个持续长3s的长闪，表示结束。

　　例如：故障代码为“ERR129600”时，指示灯的闪烁方式是：一个持续750ms长的闪烁，停顿1.5s，2次短的闪烁、停顿38，9次短的闪烁，停顿3s，6次短的闪烁，停顿3s，最后持续长3s的闪烁。

　　3、OPT项表示功能选择字节。A10A机芯的软件和硬件功能由选择位控制，若不正确设置将导致电视机不能正常工作。

　　4、“CLEARERRORS”表示清除故障代码，选中该项，然后按遥控器方向键“→”就可清除故障代码。

　　进入SAM模式后，调出子菜单、选项和修改数据的方法SDM模式下的操作方法相同。
