新多XD-688型探照灯工作原理
来源:本站整理  作者:佚名  2011-01-28 09:18:52



  新多XD-688型强力探照灯是一种具有反光罩探照型便携式照明用具,多在安全巡防、日常维修工作中作为专业照明工具使用。该灯内部采用免维护铅酸蓄电池供电,并由碘钨灯泡为光源,照明亮度较高。该灯由外壳上一只轻触式开关进行开/关和调光操作,依次触按可进行“弱光-强光-警闪-关灯”的功能转换。全套灯具包括手提灯与专用座充组成,手提灯不用时应放回座充上进行充电,使灯内电池的电量长时维持饱满。从而保证随拿随用。现根据灯具实物内电路板线路测绘其电路原理图如上图、下图所示。

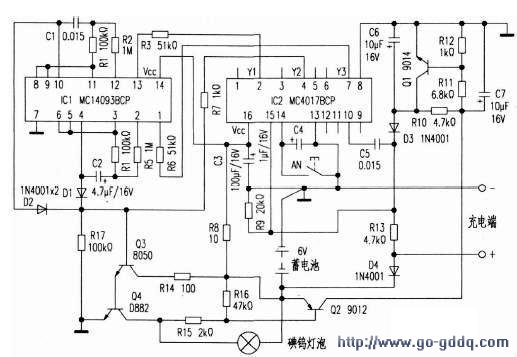

  上图为灯内控制电路部分。照明控制轻触开关为AN,当从座充上取下灯具后,第一次按动AN,计数器数字集成电路IC2CP端脚受触发,在计数输出Yl端②脚输出高电平,经R3加至IC1(13)脚,触发IC1内ICla-IC1b与非门单元与R1-R2、C1构成的振荡器产生振荡,再由其⑩脚输出信号和经D2整形,从而以一定的占空比驱动Q3—Q4导通,使碘钨灯泡负载随之发出弱光;这种利用可变占空比来改变灯泡亮度的方法,较一般采用线性降压器降压的方法,可大大降低电源无功电流的消耗和节约电池的电量。当需强光照明时,则可再次按动AN,于是,相应IC2的Y2④脚会变成高电平,并立即经较小阻值R7直接输至Q3基极,使Q3-Q4进入饱和工作状态,随即碘钨灯泡就以接近6V(除去Q4的c-e极饱和压降)的全压供电发出强光。顺此序若第三次按AN,IC2⑦脚Y3端转为高电平,触发IC1内IClc—Ic1d单元及R4-R5、C2组成的超低频振荡器工作,由④脚输出2Hz左右的间隔方波电压,然后经由D1加至Q3基极,驱动Q3-Q4电路以此间隔规律导通,而让碘钨灯泡发出等频闪亮,作为警闪功能用。随后再按动AN一下,则⑩脚Y4端转变为高电平,经C5加至IC2(15)脚复位端,致使IC2全部输出置零,进入关闭状态。

  为了防止因连续长时间照亮,致使电池过度消耗、降低其寿命,灯具电路设有由Q2-Q1等构成的欠压自关闭保护功能,电池两端电压一旦因过耗而下降,由于灯泡两端并联的R15-R16串联回路R16上的分压降低。将使Q2管e-b极上偏压降至其e-c极变为截止,于是电解C7上已充有的电压就由R11-R12、R10回路放电,随之Q1c极电压升高,此电压立即经D3输至IC2的R复位脚,关闭掉Y1-Y3各脚输出;由此中断灯泡供电,以免电池过度放电,而进行保护。

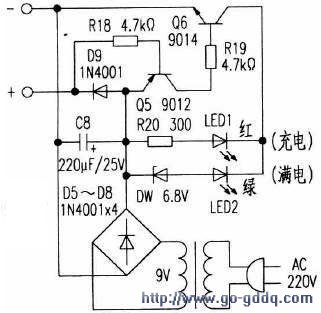

  下图是专用座充部分的电路。当手提灯回放到座充上进行充电时,变压器的次级电压经D5~D8、C8整流滤波后的直流电压经D9传输到充电端电极上,又经灯内D4为蓄电池充电。充电的同时,该电压又能由R13加至IC2(15)脚R端。使之复位;所以即使灯未关闭就放入座充,灯也会自动转入熄灭状态,以免对正常充电造成影响。充电过程中,座充电路:D9上的压降通过R18供给Q5管偏流;从而让Q6保持恒流充电导通状态;并由LED1红色发光管作出充电指示。当蓄电池充满后,其端电压升高会致使座充上Q5e极电位上升并超过DW管击穿电压,随之DW导通使回路中绿色LED2发光,作出满电指示。
