因诊断仪基本能工作，只是图像暗淡而模糊不清，初步分析是某信号电路传输信号衰减严重所致。先在测得各组输出电压正常的前提下，试将探头放到手掌上检验回波信号的强弱，并调节增益、（STC）调节键，发现超声图像信号略有变化，但图像仍显得较弱，经试验表明该部分电路工作基本正常，于是将检修重点放在A/D、D/A转换电路板（EP－1894板）。

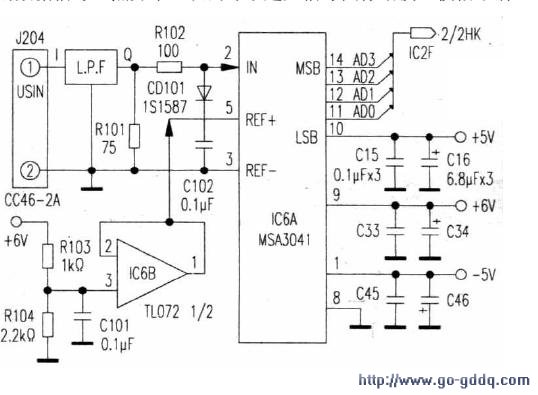

　　该EP－1894板部分电路见图。IC6A（MSA3041）为A/D转换器电路，模拟信号经低通滤波器（L、P、F）滤波后，经负载电阻R102（100Ω）加到IC6A②脚，由IC6A的11、12、13、14脚输出经转换后的数据信号AD0～AD3。IC6B（TL0721/2）运算放大器为跟随器，产生并输出的电平为1.0V。IC6A输出的数据信号AD0～AD3被锁存在IC2F中。在检修中，将探头放于手掌中，用示波器观测IC6A（MSA3041）模，数转换器的、、、脚输出数据信号异常，但观测IC6A的②脚输入信号正常。分别测量IC6A各相关脚的电压，测得⑩、①、⑨脚的±5V和±6V电压均正常，但⑤脚电压在2.0V左右波动，于是分析认为，IC6B（TL0721/2）运算放大器为跟随器，+6V电压经分压电阻R103（1kΩ）、R104（2.2kΩ）分压后应为约1.0v的电压加到IC6B③脚，其IC6B的①脚输出电压应为1.0V左右，而实际测得IC6B①脚的输出电压也为2V左右。断电后，分别检查R103、R104、C101、C102等相关元件，发现R104（2.2kΩ）阻值已增大至5.6kΩ左右，将其更换后试机故障排除。从检修过程不难分析，由于R103（1kΩ）、R104（2.2kΩ）组成的分压电路因R104阻值增大了1.5倍，所以分压点电压成倍升高，导致跟随器IC6B①脚输出电压也成倍升高，这样加到IC6A（MSA3041）⑤脚的基准信号电压同步增大，由于基准电压的增大或变化，A/D转换失常，～脚输出的数据信号必然异常，从而导致超声信号图像暗淡且模糊不清。
