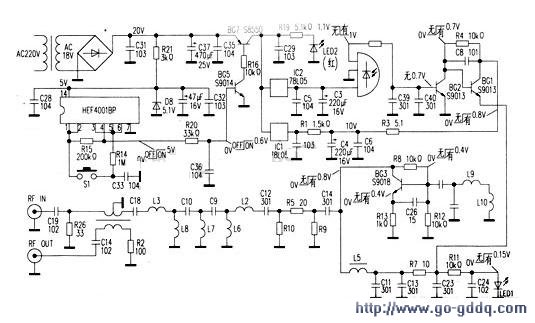

SB-102B电路原理见下图。

　　HEF4001BP与周围电路组成开/关机控制电路。待机时或非门输出①、②脚为0V，输出端③脚为高电平5V，或非门输入端⑤、⑥脚也为高电平5V，输出端④脚为低电压0V，BG5截止，BG7截止。遥控电路无电源停止工作。按电源轻触开关S1，或非门输入端①、②脚瞬间输入高电平，输出端③脚由高电平5V变为低电平0V，输出端④脚由低电平0V变为高电平5V，BG5导通，BG7导通，为遥控电路供电，电源指示灯LED2（红色）亮。④脚高电平5V还通过R15使或非门输入端①、②脚继续保持高电平，③脚输入端继续保持低电平，就使④脚始终保持高电平，即始终保持开机状态，松开S1.开机状态不变并自保。

　　开机后测①、②脚电压时电源自动转为待机状态，即开机状态不能测①、②脚电压。原理就是指针式万用表10V挡内阻较小，使①、②脚瞬间变为低电平。相当于按S1关机。

　　遥控时：BG1e极电压由OV上升为0.8V，LED1得电发光作遥控接收指示。遥控信号经BG2放大、BG1e极输出。再经R7、L5、C14等传输选频电路，最后经C19、RFIN端传递至影音分配器主控制器102B，实现异地遥控操作客厅的机顶盒。

　　各点电压变化实测数据在图中标出，检修时照数据检查即可。
