（一）电源部分：
　　
　　本机工作时，有+5V-S、+5V-M、12V、14V、24V、3.3V、1.8V，2.5V 等多组电压。

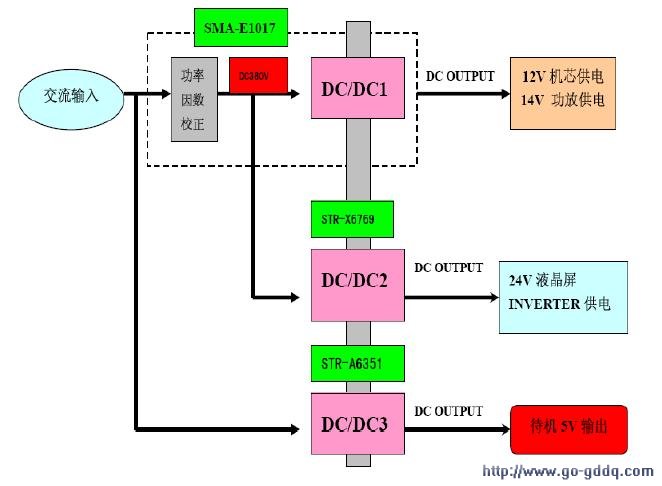

　　电源部分由三个相对独立的电源组成：待机电源、小信号部分主电源、背光灯部分主电源，其流程如图所示：

　　简单的工作原理如下：本机开关电源电路是由85～264V交流电压输入，共5路输出：

　　（1）背光灯INVERTER电源24V/10A；（2）芯片电源12V/3.5A；（3）芯片电源5V/3A；（4）功放块电源14V/2A，此路输出单独接地，防止音频干扰图像；（5）待机电源5V/2A。

　　启动时，由85～264V交流电压输入，首先将待机电源启动，5V输出给CPU供电。

　　由CPU根据整机设定情况，发出ON/OFF开机指令反馈给电源电路，通过继电器将主电路接通，85～264V交流电压经整流输出，通过PFC电路将整流后的电压升到375V左右。

　　此电压分成两路：一路通过PFC内部集成的PWM驱动MOSFET，经变压器转换输出12V、14V、5V；另一路经过厚膜电路STR-X6769，经变压器转换输出24V，电源至此正常工作。

　　需注意的是，STR-X6769的瞬间启动是通过PFC电路启动后，PFC电感的次级来完成的；

　　即如果PFC不启动（一般是12V没带负载），是不会有24V电压输出的，从而保证了正常的开机时序。主要电源工作说明：

　　（1）12V部分：

　　12V电源主要给两个部分供电：

　　一是通过条形连接线XPE03接到主板，然后通过接屏的LVDS连线直接供应屏的逻辑模块；二是给伴音板供电，12V电源通过U13（7808）变为8V，为芯片U6（MSP3460G）和U7（TDA2822）、U9（TDA2822）供电；12V通过升压变为33V后，为高频头供电。

　　（2）5V部分：

　　本机5V有两种，一种是+5V_MCU，作为主5V变换为3.3V、2.5V、1.8V供主芯片FLI8668和DDR存储器使用；另一种是+5V_SW作为待机5V，供MAX3232C（U603）、遥控接收等部分。

　　（3）14V部分：

　　14V电压主要供伴音的功放部分，本机的数字功放芯片为U5（TPA3100D2）。

　　（4）3.3V部分：

　　本机的3.3V电压是通过三个低压差线性电压稳压器U1002（AIC1084）、U1005（LM1117MPX-3.3）、U1004（LM1117MPX-3.3）对5V直流电压进行稳压得到；AIC1084-3.3的最大输出电流为5安培，LM1117-3.3的最大输出电流为800毫安。

　　（5）2.5V部分：

　　本机的2.5V电压是通过低压差线性电压稳压器U1014（LM1117MPX-2.5）对5V直流电压进行稳压得到，此外该芯片还具有内部限流和热关断的功能。

　　（6）1.8V部分：

　　本机的1.8V电压是通过低压差线性电压稳压器U1007（LM1117MPX-1.8）对5V直流电　　压进行稳压得到。

　　（7）24V部分：

　　本机的24V电压主要提供给液晶屏内部的背光电源驱动板，其将24V直流电压变为60KHz、有效值约为760VRMS的正弦交流电压来驱动背光源的冷阴极射线管（CCFL）。
